میکرو سوئیچ: معرفی و کاربردها

میکروسوئیچ‌ها چیستند؟

میکروسوئیچ‌ها که به عنوان سوئیچ‌های مینیاتوری Snap-Action نیز شناخته می‌شوند، حسگرهایی هستند که تغییر حالت را تشخیص داده و جهت برق را در مدار تغییر می‌دهند. این سوئیچ‌ها با استفاده از یک فنر برای باز و بسته کردن مجموعه‌ای از کنتاکت‌های داخلی کار می‌کنند. ما در فروشگاه سوئیچ سنتر، طیف کاملی از میکروسوئیچ‌ها را از برندهای برتر از جمله Panasonic، Omron، Honeywell و Cherry عرضه می‌کنیم. همچنین انواع لوازم جانبی از جمله اهرم‌های میکروسوئیچ، محرک‌ها، پوشش‌های ترمینال و درپوش‌ها نیز موجود است.

میکرو سوئیچ

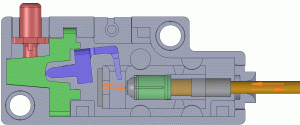

نحوه کارکرد میکروسوئیچ‌ها

یک میکروسوئیچ از یک فنر برای باز و بسته کردن مجموعه‌ای از کنتاکت‌های داخلی استفاده می‌کند تا جهت برق در مدار تغییر کند. وقتی اهرم سوئیچ حرکت می‌کند، فنر به جلو و عقب می‌چرخد که منجر به تغییر سریع جهت برق بین دو دستگاه می‌شود. این سوئیچ‌ها از سه نقطه اتصال استفاده می‌کنند:

• مشترک (C): برق معمولاً به این ترمینال متصل است. این حالت استراحت نامیده می‌شود، به این معنی که هیچ فشاری روی بازوی فعال وجود ندارد.
• معمولاً باز (N/O): وقتی بازو حرکت می‌کند، فنر به حالت U می‌زند و مسیر معمولاً باز را فعال می‌کند. در این حالت، جریان الکتریسیته قطع می‌شود و مدار خاموش می‌شود.
• معمولاً بسته (N/C) : مسیر به طور معمول بسته است که نشان می‌دهد جریان الکتریسیته قطع نمی‌شود. وقتی این مسیر فعال می‌شود، مدار روشن است.

تغییر جهت برق زمانی اتفاق می‌افتد که یک بازوی فعال در اتصال حرکت می‌کند. زمانی که یک مسیر اتصال فعال می‌شود، مسیر دیگر به طور همزمان قطع می‌شود.

میکرو سوئیچ

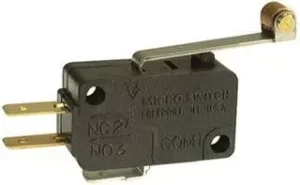

کاربردهای میکروسوئیچ‌ها

میکروسوئیچ‌ها به دلیل توانایی در باز و بسته کردن سریع مدارها به عنوان وسایل ایمنی مفید هستند و از حوادث ناشی از فعال شدن خودکار ماشین‌های برقی یا بسته شدن درها جلوگیری می‌کنند. این سوئیچ‌ها در بخش‌های صنعتی و خودروسازی به طور گسترده‌ای استفاده می‌شوند و در عملکرد اشیاء روزمره مانند ماشین‌های خودکار، آسانسورها، قفل‌های درب و ابزارهایی که نیاز به تشخیص تغییر وضعیت دارند، دخیل هستند.

میکرو سوئیچ

لوازم جانبی میکروسوئیچ‌ها

ما علاوه بر ارائه طیف گسترده‌ای از میکروسوئیچ‌ها، لوازم جانبی نیز برای بهبود کارایی و ساده‌سازی تعمیر و نگهداری آن‌ها عرضه می‌کنیم. این لوازم شامل:

• محرک‌های میکروسوئیچ
• درپوش‌های میکروسوئیچ
• مهره‌های شش‌گوش میکروسوئیچ
• اهرم‌های میکروسوئیچ
• پوشش‌های ترمینال

سوئیچ‌های آشکارساز چیستند؟

سوئیچ‌های آشکارساز برای تشخیص حرکات مکانیکی و تبدیل آن‌ها به سیگنال‌های الکترونیکی استفاده می‌شوند. این سوئیچ‌ها معمولاً برای تشخیص باز یا بسته بودن یک وضعیت استفاده می‌شوند و در لوازم خانگی، صنعتی و همچنین صنعت خودروسازی کاربرد دارند.

انواع میکروسوئیچ‌ها

این نوع میکروسوئیچ‌ها کلیدهای الکتریکی مکانیکی هستند که شامل یک محرک و پایانه‌هایی به نام‌های معمولی، معمولاً باز و معمولاً بسته طراحی شده‌اند. این سوئیچ‌ها که به عنوان سوئیچ‌های ضربه‌ای نیز شناخته می‌شوند، با استفاده از یک اهرم فنری کار می‌کنند که مجموعه‌ای از کنتاکت‌های داخلی را در داخل واحد باز و بسته می‌کند.

میکرو سوئیچ

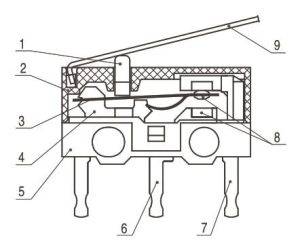

نحوه عملکرد میکروسوئیچ

برق معمولاً به ترمینال مشترک متصل می‌شود. این اتصال به سوئیچ منتهی شده و به فنر انرژی می‌دهد. در حالت عادی، فنر در حال تماس با پین معمولاً بسته است و برق را به آنجا می‌فرستد، به این حالت استراحت می‌گویند. پس از جابجایی بازو، برق به پین ​​معمولاً باز منتقل می‌شود.

مکان استفاده از میکروسوئیچ‌ها

میکروسوئیچ‌ها به خاطر ویژگی‌های الکتریکی خود شناخته می‌شوند. این دستگاه‌های کوچک معمولاً برای حمل جریان و ولتاژ کم طراحی شده‌اند. به دلیل قابل اعتماد بودن و قیمت مناسب، این سوئیچ‌ها معمولاً به عنوان وسایل ایمنی استفاده می‌شوند و می‌توانند مداری را باز کنند تا از روشن شدن دستگاه یا بسته شدن درب در زمانی که کسی سر راه است، جلوگیری کنند.

انواع محرک‌ها

انواع مختلفی از محرک‌ها برای میکروسوئیچ‌ها وجود دارد، اما اصول عملکرد آن‌ها یکسان است. این سوئیچ‌ها توسط یک پیستون، یک دکمه، یک غلتک یا یک اهرم

عمر عملیاتی میکروسوئیچ‌ها

عمر عملیاتی میکروسوئیچ‌ها معمولاً بسیار طولانی است و در بیشتر موارد به میلیون‌ها چرخه می‌رسد. محصولات مصرفی عموماً دارای میکروسوئیچ‌های سبک‌تری نسبت به محصولات صنعتی هستند، اما هزینه پایین این قطعات امکان ارتقاء به طول عمر مکانیکی بالاتر را فراهم می‌کند.

کاربردهای استاندارد میکروسوئیچ‌ها

میکروسوئیچ‌ها در دستگاه‌های مصرفی و تجهیزات صنعتی استفاده می‌شوند. یکی از کاربردهای متداول آن‌ها در قفل درب‌ها، اجاق‌های مایکروویو یا جاهایی است که قبل از روشن شدن برق دستگاه، باید درب بسته شود. این سوئیچ‌ها همچنین در دستگاه‌های تراز، مانند دستگاه‌های فروش خودکار، استفاده می‌شوند. در آسانسورها نیز به عنوان کلید ایمنی در درب‌ها استفاده می‌شوند.

میکرو سوئیچ

کاربردهای پیشرفته

سوئیچ‌های میکرو را می‌توان به گونه‌ای طراحی کرد که بسیار حساس باشند. چنین طرح‌هایی در تجهیزات دقیق، مانند تجهیزاتی که جریان هوا یا گازهای دیگر را در یک سیستم اندازه‌گیری می‌کنند، استفاده می‌شوند. این دستگاه‌ها به طور گسترده در صنعت و در مدارهای کنترل کاربرد دارند.

فروشگاه سوئیچ سنتر با ارائه انواع میکرو سوئیچ‌های با کیفیت و گارانتی دار و خدمات پس از فروش و انواع برندهای اروپایی ، تمامی نیازهای صنعتی و مصرفی شما را برآورده می‌کند.
