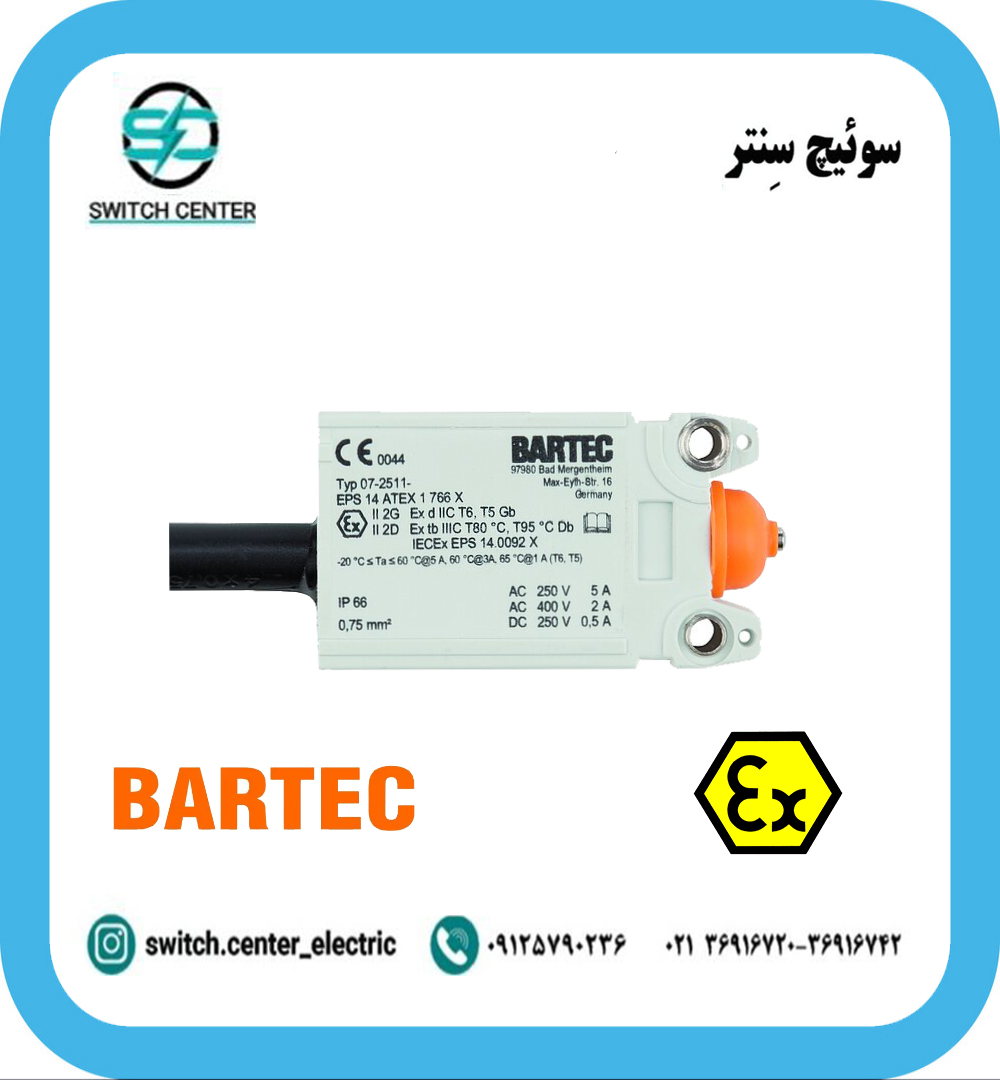

میکروسوئیچ کابل دار ضدانفجار بارتک(BARTEC) مدل07-2511

میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 یک لیمیت سوئیچ ایمنی (Explosion Proof Limit Switch with Cable) برای استفاده در مناطق مستعد انفجار است که وظیفه ارسال سیگنال‌های کنترلی و ایمنی را به‌صورت مطمئن بر عهده دارد. میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 با بدنه مقاوم، طراحی ضدجرقه، دقت سوئیچینگ بالا و قابلیت کار در شرایط محیطی سخت، راهکاری حرفه‌ای برای افزایش ایمنی، اطمینان از عملکرد صحیح تجهیزات و کاهش ریسک حوادث در صنایع نفت، گاز، پتروشیمی، شیمیایی و محیط‌های صنعتی حساس به شمار می‌آید.

معرفی میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511

میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 یک سوئیچ موقعیت (Position / Limit Switch) با طراحی ضدانفجار است که برای کار در محیط‌های طبقه‌بندی‌شده به‌عنوان Zone 1، Zone 2 و مناطق دارای گردوغبار قابل اشتعال طراحی شده است. این میکروسوئیچ درون محفظه‌ای با حفاظت ضدانفجار ساخته می‌شود تا در صورت ایجاد قوس یا جرقه داخلی، انرژی به بیرون منتقل نشود و از اشتعال گازها یا بخارات اطراف جلوگیری گردد.

در میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511، سیگنال‌دهی الکتریکی بر اساس تغییر وضعیت عملگر داخلی انجام می‌شود. این عملگر می‌تواند به‌واسطه حرکت مکانیکی یک قطعه، وضعیت یک محور، موقعیت یک دریچه یا سایر اجزای متحرک تحریک گردد. کابل متصل (Connection Cable) در پشت بدنه، وظیفه انتقال ایمن سیگنال‌ها به ترمینال باکس یا تابلو کنترل را بر عهده دارد و نیاز به باز کردن محفظه برای سیم‌کشی مستقیم را کاهش می‌دهد.

این تجهیز به‌عنوان یک المان ایمن و قابل اعتماد در مدارهای فرمان، مدارهای اینترلاک (Interlock) و سیستم‌های ابزار دقیق (Instrumentation) مورد استفاده قرار می‌گیرد و به دلیل ساختار صنعتی و کیفیت بالای برند بارتک، در پروژه‌هایی که سطح ایمنی بالا و تطابق با استانداردهای بین‌المللی ضدانفجار اهمیت دارد، انتخابی متداول است.

ویژگی‌های کلیدی میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511

● طراحی ضدانفجار (Explosion Proof / Ex) مناسب برای استفاده در مناطق دارای گاز، بخار و گردوغبار قابل اشتعال.
● بدنه صنعتی مقاوم، معمولاً از جنس آلیاژ فلزی یا ترموپلاستیک تقویت‌شده (Reinforced Thermoplastic / Metal Housing) با استحکام مکانیکی بالا.
● مجهز به کابل متصل (Pre-Wired with Connection Cable) برای انتقال سیگنال بدون نیاز به باز کردن محفظه اصلی.
● استفاده از مکانیزم اسنپ‌اکشن (Snap Action Mechanism) جهت سوئیچینگ سریع، دقیق و تکرارپذیر.
● کنتاکت‌های باکیفیت به‌صورت NO و NC برای اتصال به مدار فرمان، سیستم‌های ایمنی و ورودی PLC.
● درجه حفاظت بالا مانند IP66 یا مشابه جهت مقاومت در برابر نفوذ گردوغبار، باران و پاشش آب.
● رنج دمای کاری گسترده، مناسب برای نصب در محیط‌های سرد و گرم صنعتی.
● قابلیت نصب در فضاهای محدود به دلیل طراحی کامپکت و ابعاد مناسب.
● سازگاری با استانداردهای جهانی ATEX و IECEx (بسته به مدل و گواهی) برای کاربرد در پروژه‌های بین‌المللی.
● عمر مکانیکی طولانی و تحمل تعداد بالای سیکل سوئیچینگ در کاربردهای پیوسته و تکراری.

کاربردهای میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 در صنعت

میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 برای محیط‌هایی طراحی شده که در آن‌ها ترکیبی از نیاز به کنترل مکانیکی و الزامات سخت‌گیرانه ایمنی در برابر انفجار وجود دارد. این تجهیز در بسیاری از سیستم‌ها و دستگاه‌ها به‌عنوان نقطه‌ای حساس برای نظارت بر موقعیت و وضعیت به کار می‌رود.

مهم‌ترین حوزه‌های کاربرد میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 عبارت‌اند از:
● خطوط فرآیندی در صنایع نفت، گاز و پتروشیمی برای اعلام وضعیت مکانیکی تجهیزات، دریچه‌ها و مکانیزم‌های متحرک.
● پمپ‌ها، کمپرسورها و تجهیزات دوار جهت تشخیص حد حرکت، وضعیت حفاظ‌ها و درب‌های دسترسی.
● واحدهای بارگیری، تخلیه و ذخیره‌سازی سوخت، حلال‌ها و مواد شیمیایی قابل اشتعال.
● تجهیزات حمل و انتقال مواد فله و پودری در سیلوها و واحدهای بسته‌بندی، در مناطقی که گردوغبار قابل انفجار وجود دارد.
● خطوط تولید و اختلاط مواد شیمیایی، رنگ، رزین و حلال‌ها که نیاز به سیگنال موقعیت در محیط Ex دارند.
● ماشین‌آلات صنعتی که در آن‌ها باید باز/بسته بودن درب‌ها، کاورهای حفاظ و دریچه‌های دسترسی با سطح ایمنی بالا نظارت شود.
● سیستم‌های ابزار دقیق و کنترلی برای ارسال سیگنال End Position یا Limit Position به اتاق کنترل یا PLC.
● واحدهای فرآیندی ساحلی و دریایی (Offshore / Onshore) که در آن‌ها وجود بخارهای قابل اشتعال محتمل است و تجهیزات باید ضدانفجار باشند.

مزایای استفاده از میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511

● ایمنی بالا در محیط‌های انفجاری: میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 با محفظه ضدانفجار، از انتشار جرقه و شعله به محیط جلوگیری کرده و ریسک آتش‌سوزی را کاهش می‌دهد.
● سیگنال‌دهی قابل اعتماد: استفاده از مکانیزم اسنپ‌اکشن و کنتاکت‌های باکیفیت، باعث می‌شود سوئیچینگ در نقطه مشخص و با تکرارپذیری عالی انجام شود.
● سهولت در نصب و سیم‌کشی: وجود کابل متصل کارخانه‌ای، نیاز به باز کردن محفظه اصلی را کاهش داده و احتمال خطای نصب را کم می‌کند.
● کاهش هزینه نگهداری: دوام مکانیکی بالا، کیفیت ساخت مناسب و طراحی صنعتی، باعث کاهش دفعات خرابی و توقفات ناشی از تعویض سوئیچ می‌شود.
● سازگاری با سیستم‌های کنترل مدرن: کنتاکت‌های NO/NC و ولتاژ و جریان استاندارد، میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 را برای اتصال مستقیم به PLC، رله‌های ایمنی و سیستم‌های مانیتورینگ مناسب می‌سازد.
● عملکرد پایدار در شرایط سخت: درجه حفاظت IP و طراحی مقاوم در برابر گردوغبار، رطوبت، لرزش و شوک مکانیکی، امکان کارکرد مطمئن در محیط‌های صنعتی سنگین را فراهم می‌کند.
● انعطاف‌پذیری در طراحی سیستم: با توجه به نوع عملگر و طول کابل، این میکروسوئیچ در انواع چیدمان‌ها و روی تجهیزات مختلف قابل استفاده است.
● کمک به انطباق با استانداردها: استفاده از میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 به تامین الزامات HSE، استانداردهای ایمنی فرآیند و دستورالعمل‌های ضدانفجار کمک می‌کند.

مشخصات فنی میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511

• مدل محصول: میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 (BARTEC Explosion Proof Cable Limit Switch Type 07-2511).

• نوع عملکرد: لیمیت سوئیچ مکانیکی با مکانیزم اسنپ‌اکشن (Snap Action Limit Switch) و کابل متصل برای انتقال سیگنال.

• نوع حفاظت: ضدانفجار مطابق رده‌های Ex برای گاز و غبار، مناسب برای نصب در مناطق Zone 1 / Zone 2 و Zone 21 / Zone 22 (بسته به کد دقیق).

• نوع عملگر: عملگر مکانیکی از نوع Plunger Type یا هد مشابه برای تشخیص وضعیت مکانیکی قطعه متحرک.

• نوع کنتاکت: کنتاکت‌های NO و NC، مناسب برای کاربردهای فرمان ایمنی و کنترلی.

• ولتاژ نامی: قابل استفاده در مدارهای فرمان AC و DC با ولتاژ متعارف تابلوهای صنعتی.

• جریان نامی: متناسب با رده کاربرد فرمان (AC-15 / DC-13) برای تحریک کویل کنتاکتور، رله، یا ورودی تجهیزات کنترلی.

• جنس بدنه: فلزی یا ترموپلاستیک صنعتی مقاوم در برابر خوردگی و ضربه، بر اساس نسخه انتخابی.

• درجه حفاظت: معمولاً IP66 یا مشابه، مناسب برای محیط‌های دارای گردوغبار، رطوبت و شست‌وشوی دوره‌ای.

• نوع کابل متصل: کابل چندرشته صنعتی با روکش مقاوم، متصل به بدنه و آماده اتصال به ترمینال باکس یا تابلو.

• طول کابل: در طول‌های استاندارد چندمتری و قابل سفارش بر اساس نیاز پروژه و فاصله تا جعبه ترمینال.

• دمای کاری: مناسب برای محدوده دمایی صنعتی از دماهای زیر صفر تا دماهای مثبت بالا، بسته به کلاس دمایی و گواهی محصول.

• کلاس کاربرد: سوئیچ موقعیت و ایمنی برای تجهیزات Ex در صنایع فرآیندی، پمپ‌ها، واحدهای ذخیره‌سازی و تجهیزات مکانیکی.

• برند: بارتک (BARTEC)، تولیدکننده معتبر تجهیزات ضدانفجار و سامانه‌های ایمنی صنعتی.

نکات مهم هنگام استفاده از میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511

برای عملکرد صحیح و رعایت کامل الزامات ایمنی، در نصب و بهره‌برداری از میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 توجه به موارد زیر ضروری است:

● نصب، سیم‌بندی و راه‌اندازی باید توسط افراد دارای صلاحیت و آموزش‌دیده در حوزه تجهیزات ضدانفجار و استانداردهای Ex انجام شود.
● محل نصب باید به‌گونه‌ای انتخاب شود که میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 در معرض ضربات مستقیم مکانیکی، تنش شدید و لرزش خارج از محدوده مجاز قرار نگیرد.
● کابل متصل باید از مسیرهای امن عبور داده شود؛ از تماس با لبه‌های تیز، سطوح بسیار داغ و نقاطی که احتمال له‌شدن یا کشش بیش از حد وجود دارد جلوگیری شود.
● شعاع خم کابل (Bending Radius) طبق توصیه سازنده رعایت شود تا از شکستگی داخلی هادی‌ها و آسیب به روکش جلوگیری گردد.
● برای ورود کابل به ترمینال باکس یا تابلو، استفاده از گلند مناسب و استاندارد الزامی است تا آب‌بندی و حفاظت مکانیکی حفظ شود.
● قبل از تحویل سیستم به بهره‌برداری، عملکرد میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 چندین بار به‌صورت عملی تست شود و وضعیت تغییر کنتاکت‌ها در مدار کنترل بررسی گردد.
● در زمان انجام هرگونه کار تعمیراتی، حتماً برق قطع شده و اطمینان حاصل شود که محیط عاری از گاز یا بخار قابل اشتعال است؛ سپس بر اساس دستورالعمل سازنده، اقدامات انجام شود.
● بازدیدهای دوره‌ای جهت کنترل سلامت کابل، محکم بودن پیچ‌های نصب، وضعیت بدنه، عدم نفوذ رطوبت و تمیزی سطح تجهیز در برنامه نگهداری پیشگیرانه لحاظ شود. در صورت مشاهده هرگونه آسیب، تعویض یا بررسی توسط مرکز مجاز توصیه می‌گردد.

پرسش‌های متداول درباره میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511

میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 برای چه نوع محیط‌هایی مناسب است؟
میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 برای استفاده در محیط‌هایی مناسب است که طبق استاندارد به‌عنوان مناطق مستعد انفجار طبقه‌بندی شده‌اند؛ محیط‌هایی که در آن‌ها گاز، بخار یا گردوغبار قابل اشتعال وجود دارد، مانند واحدهای نفت، گاز، پتروشیمی، سیلوهای مواد پودری و تاسیسات ذخیره‌سازی سوخت.

تفاوت اصلی میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 با میکروسوئیچ معمولی چیست؟
تفاوت اصلی در طراحی ضدانفجار و محفظه ویژه این تجهیز است. میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 برای جلوگیری از انتشار جرقه یا دمای بالا به محیط اطراف طراحی شده، در حالی که میکروسوئیچ‌های معمولی چنین قابلیتی ندارند و برای مناطق Ex تایید نشده‌اند.

آیا می‌توان میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 را مستقیم به PLC متصل کرد؟
بله، با توجه به وجود کنتاکت‌های NO و NC و ظرفیت الکتریکی مناسب، می‌توان از میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 برای ارسال سیگنال مستقیم به ورودی‌های PLC، رله‌های واسط و سایر تجهیزات کنترلی استفاده کرد؛ کافی است ولتاژ و جریان مدار با مشخصات کنتاکت‌ها منطبق باشد.

طول کابل در میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 چگونه انتخاب می‌شود؟
طول کابل میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 بر اساس نیاز پروژه و فاصله میان محل نصب سوئیچ تا ترمینال باکس یا تابلو انتخاب می‌شود. معمولاً طول‌های استاندارد کارخانه‌ای وجود دارد و در برخی موارد امکان سفارش طول‌های خاص نیز فراهم است.

در زمان انتخاب میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 به چه نکاتی باید توجه شود؟
در انتخاب این محصول باید مواردی مانند کلاس ضدانفجار، نوع و تعداد کنتاکت‌ها، ولتاژ و جریان مدار فرمان، رنج دمای محیط، نوع عملگر مکانیکی، طول کابل مورد نیاز و نحوه اتصال به ترمینال باکس در نظر گرفته شود تا میکروسوئیچ کابل دار ضدانفجار بارتک مدل 07-2511 به بهترین شکل با شرایط فرایند و سطح ایمنی مدنظر هماهنگ شود.
