کنتاکتور اشنایدر
کنتاکتورهای اشنایدر به عنوان یکی از انتخاب‌های برتر و معتبر برای خرید و استفاده از کنتاکتورها در نظر گرفته می‌شوند. این محصولات، از دو سری D و E تشکیل شده‌اند که در بازار ایران به فروش می‌رسند. اشنایدر با کیفیت بالا، عملکرد مطلوب، و قیمت مناسب به عنوان یکی از بهترین گزینه‌ها محسوب می‌شود.
سری D اشنایدر که بیشتر مورد استفاده قرار می‌گیرد، از رنج 9 آمپر تا 150 آمپر را شامل می‌شود. در این سری، وضعیت کنتکت کمکی به صورت 1NC+1NO است. در حالی که سری E اشنایدر، از رنج 6 آمپر تا 160 آمپر را پوشش می‌دهد و وضعیت کنتکت کمکی در این سری بصورت 1NO می‌باشد.
با توجه به ویژگی‌های فنی و عملکرد برتر اشنایدر نسبت به رقبا، این محصولات انتخابی مناسب برای انواع نیازهای صنعتی و تجاری می‌باشند.
کنتاکتور اشنایدر (Schneider) یک قطعه الکترومکانیکی است که در سیستم‌های الکتریکی و الکترونیکی به کنترل جریان الکتریکی و قطع و وصل برق در مدارها استفاده می‌شود
هنگام انتخاب و خرید کنتاکتور اشنایدر، دو نکته حیاتی را در نظر بگیرید:
رنج جریان یا توان مصرفی و ولتاژ تغذیه بوبین:
با توجه به رنج جریان مورد نیاز، می‌توانید کنتاکتور نوع D و F را انتخاب کنید. همچنین، بر اساس ولتاژ تغذیه بوبین که می‌تواند 24، 48، 110، 220، 230 و 380 ولت AC یا DC باشد، دسته بندی مورد نظر را انتخاب کنید.
برای کنترل موتور به صورت راه‌اندازی مستقیم یا راه‌اندازی ستاره مثلث:
می‌توانید کنتاکتور مناسب خود را در هر رنجی از جریان و ولتاژ بوبین از میان محصولات اشنایدر انتخاب کنید. با ترکیب آن با قطع‌کننده‌های مدار مانند کلیدهای اتوماتیک اشنایدر، موتور را در برابر اضافه‌بار و اتصال کوتاه محافظت کنید.
جدول انتخاب کنتاکتور اشنایدر برای مدار راه‌اندازی ستاره مثلث:
بر اساس استانداردهای تعیین شده توسط برند اشنایدر، کنتاکتورهای راه‌انداز ستاره مثلث باید بر اساس توان موتور انتخاب شوند. برای هماهنگی میان حفاظت و کنترل مدار، انتخاب کنتاکتورها بر اساس دو نوع کوردینیشن یا هماهنگی بین فیوز، کنتاکتورها و بی‌متال انجام می‌شود.

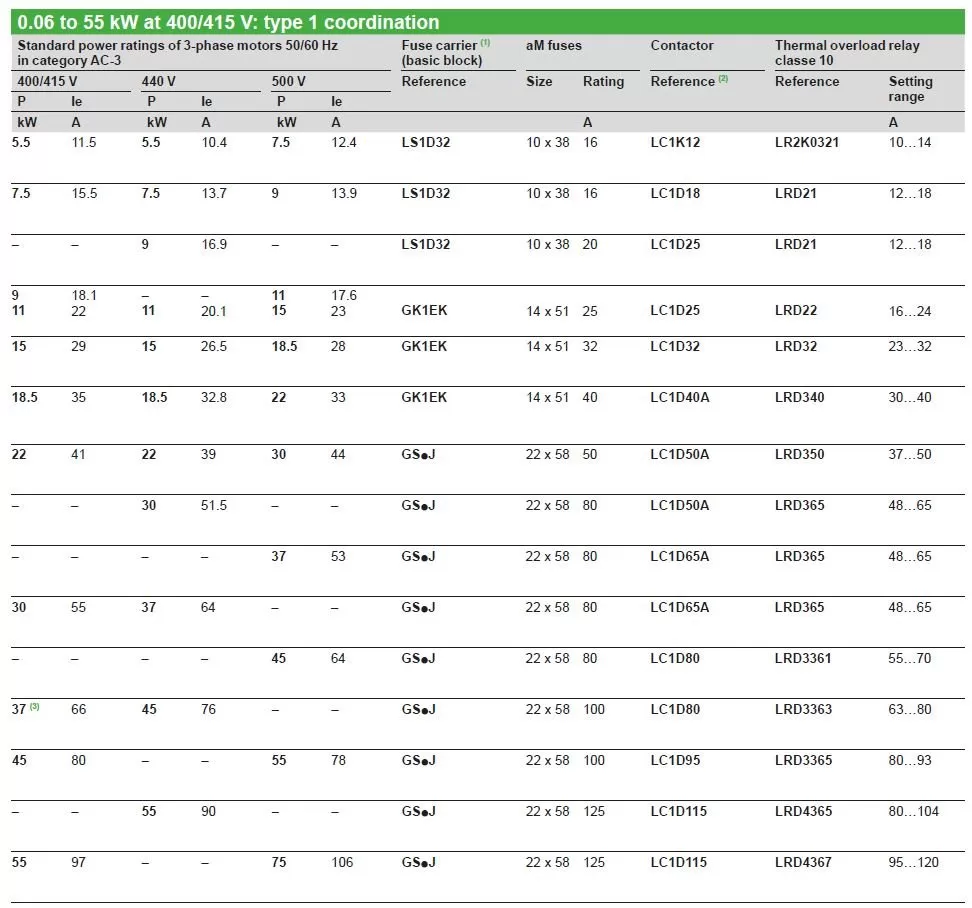

کوردینیشن نوع 1:
در این نوع کوردینیشن که برای موتورهایی با توان 0.06 تا 55 کیلووات در ولتاژ 400/440 ولت تعریف شده است، انتخاب کنتاکتور به نحوی انجام می‌شود که در حالت اتصال کوتاه هیچ خطری برای افراد یا سیستم وجود نداشته باشد و امکان راه‌اندازی مجدد مدار بدون نیاز به تعمیر یا جایگزینی تجهیزات وجود نداشته باشد.
کنتاکتور اشنایدر

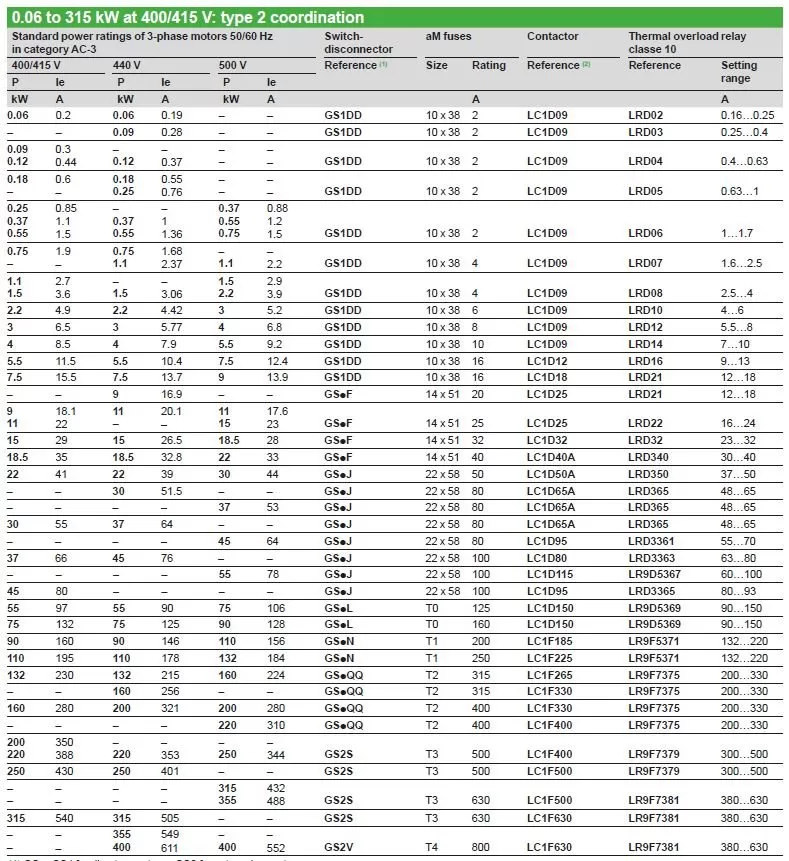

در کوردینیشن نوع 2:
، که برای موتورهایی با توان 0.06 تا 315 کیلووات در ولتاژ 400/440 ولت تعریف می‌شود، انتخاب کنتاکتور به نحوی صورت می‌گیرد که در حالت اتصال کوتاه هیچ خطری برای افراد یا سیستم به وجود نیاید، اما می‌توان سیستم را بدون نیاز به تعمیر یا جایگزینی مجدداً راه‌اندازی کرد. در کوردینیشن نوع 2، حفاظت با درجه بالاتری انجام می‌شود، که به این معناست که سطح ایمنی سیستم بهبود یافته و ریسک‌های احتمالی به حداقل ممکن کاهش یافته است.
کنتاکتور اشنایدر
کنترل و فرمان مدار با استفاده از کنتاکتور اشنایدر
کنتاکتور اشنایدر به دو سری D و F تقسیم می‌شود. سری D، که از جریان 9 تا 150 آمپر و سری F، با جریان 115 تا 800 آمپر تولید می‌شوند. این کنتاکتورها، به عنوان یک کلید مغناطیسی عمل می‌کنند که برای قطع و وصل، کنترل و فرمان الکتریکی و کلیدزنی یک مدار قدرت مورد استفاده قرار می‌گیرند.
کنتاکتور دارای تیغه‌های باز و بسته است که با وصل جریان برق AC و DC به دو سر بوبین آن عمل می‌کند و تیغه‌های باز را بسته و تیغه‌های بسته را باز می‌کند. با قطع جریان بوبین، به واسطه فنرهای تعبیه شده درون کنتاکتور، تیغه‌ها به حالت اولیه باز می‌گردند.
