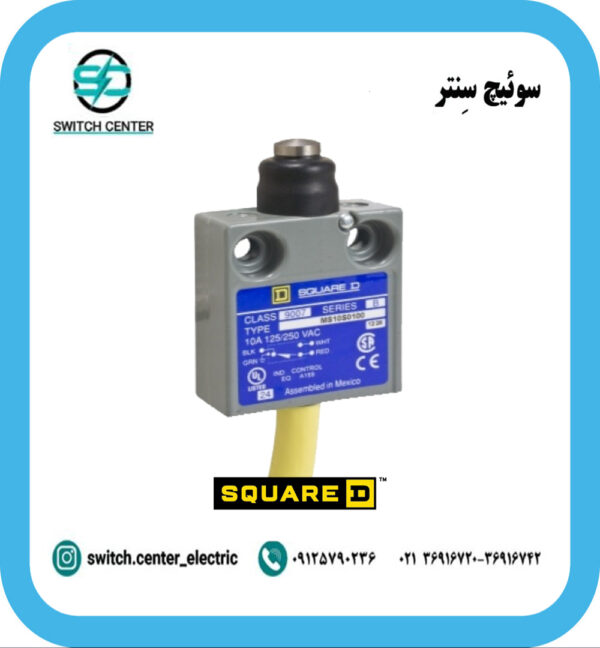

میکروسوئیچ کابل دار اسکواردی(SQUARED) مدل 9007MS10S0300

میکروسوئیچ کابل‌دار اسکواردی مدل 9007MS10S0300 از سری 9007 شرکت Square D یک سوئیچ صنعتی دقیق و مقاوم است که برای تشخیص موقعیت، قطع و وصل مدار یا ارسال فرمان کنترلی در سیستم‌های اتوماسیون و ماشین‌آلات طراحی شده است. این محصول با بدنه فلزی مقاوم، سیم از پیش-سیم‌کشی‌شده، و مکانیزم فلاش و سریع (Snap-Action)‌ همراه است و برای محیط‌های صنعتی با شرایط سخت گزینه‌ای مطمئن به شمار می‌آید.

میکروسوئیچ 9007MS10S0300 به‌خصوص در کاربردهایی مفید است که فضای نصب محدود، نیاز به سیم‌کشی سریع و اطمینان از عملکرد در شرایط محیطی سخت (گردوغبار، رطوبت، روغن، لرزش) وجود دارد. کابل آماده این محصول، فرایند نصب را ساده کرده و ریسک اشتباه در سیم‌کشی یا آب‌بندی را کاهش می‌دهد.

معرفی میکروسوئیچ کابل‌دار اسکواردی مدل 9007MS10S0300

میکروسوئیچ اسکواردی مدل 9007MS10S0300 یک مدل «Miniature / Compact» از خانواده 9007 است. بدنه آن از آلیاژ فلزی ریختگی ساخته شده و پوشش مقاوم دارد تا در برابر ضربه، خوردگی و فشار مکانیکی دوام خوبی داشته باشد. این طراحی فلزی اطمینان می‌دهد که سوئیچ در طول زمان و تحت شرایط صنعتی سخت دوام بیاورد.

عملگر این میکروسوئیچ از نوع Plunger (فشاری) است. یعنی با فشرده شدن کلید (پلانجر) توسط قطعه متحرک، کنتاکت داخلی تغییر وضعیت می‌دهد. مکانیزم داخلی از نوع Snap-Action است؛ یعنی تغییر وضعیت کنتاکت با کمترین فشار و با پاسخ بسیار سریع اجرا می‌شود؛ بنابراین برای کاربردهایی با حرکت‌های سریع و دقیق، مناسب است.

کابل خروجی از قسمت پایین (پایه سوئیچ) بیرون آمده است و سوئیچ به‌صورت «کابل‌دار» ارائه می‌شود. این ویژگی برای نصب سریع و اتصال مستقیم به سیستم کنترلی یا تابلو برق مناسب است.

ویژگی‌های کلیدی میکروسوئیچ کابل‌دار اسکواردی مدل 9007MS10S0300

• بدنه فلزی ریختگی مقاوم در برابر ضربه و فشار مکانیکی

• طراحی کامپکت / مینیاتوری مناسب فضاهای محدود

• عملگر Plunger با Snap-Action برای پاسخ سریع

• خروجی با کابل از پیش‌سیم‌کشی‌شده (Pre-wired cable) برای نصب آسان

• پیکربندی کنتاکت SPDT — 1NO + 1NC — برای انعطاف در طراحی مدار

• جریان کاری nominal تا ‎10 A در 240 V AC (و مدارهای DC با شرایط تعریف‌شده)

• حفاظت در برابر گردوغبار، رطوبت و روغن به دلیل پوشش مقاوم و آب‌بندی مناسب

• مقاومت در برابر شوک و لرزش: مناسب محیط‌های صنعتی پرکار

• قابلیت استفاده در خطوط تولید، ماشین‌آلات، سیستم‌های انتقال و اتوماسیون

کاربردهای میکروسوئیچ کابل‌دار اسکواردی مدل 9007MS10S0300

میکروسوئیچ 9007MS10S0300 به‌دلیل طراحی مقاوم و نصب ساده، در طیف وسیعی از کاربردهای صنعتی استفاده می‌شود، مخصوصاً در موارد زیر:

• ماشین‌آلات صنعتی با فضای محدود و نیاز به سوئیچ کوچک

• دستگاه‌های CNC، پرس، برش، مونتاژ و خطوط تولید خودکار

• سیستم‌های نقاله و انتقال مواد صنعتی

• سیستم‌های اتوماسیون کارخانجات با شرایط محیطی سخت (گردوغبار، روغن، رطوبت)

• سیستم‌های ایمنی، توقف اضطراری و تشخیص موقعیت قطعه

• تجهیزات با حرکت پرسرعت و تماس مکرر

• پروژه‌هایی که نیاز به نصب سریع و کابل‌کشی سریع دارند

• دستگاه‌هایی که نیاز به سوئیچ کوچک، کم‌حجم و مقاوم دارند

مزایای استفاده از میکروسوئیچ کابل‌دار اسکواردی مدل 9007MS10S0300

• نصب بسیار سریع و ساده به دلیل کابل پیش‌سیم‌کشی‌شده

• صرفه‌جویی در زمان و هزینه سیم‌کشی و راه‌اندازی

• عملکرد سریع و دقیق با مکانیزم Snap-Action

• دوام بالا در شرایط صنعتی (ضربه، لرزش، گردوغبار، روغن)

• انعطاف در طراحی مدار با استفاده از کنتاکت SPDT

• مناسب برای کارکرد مداوم در خطوط تولید و ماشین‌آلات

• مقاومت مکانیکی و الکتریکی بالا برای جریان و ولتاژ استاندارد

• کاهش نیاز به نگهداری یا تعویض زودهنگام

• مناسب برای محیط‌های با شرایط ناشی از نویز، رطوبت و آلودگی

مشخصات فنی میکروسوئیچ کابل‌دار اسکواردی مدل 9007MS10S0300

• مدل: Square D 9007MS10S0300

• سری: 9007 – Miniature / Compact Limit Switch

• نوع بدنه: ثابت (Fixed Body) از جنس فلز ریختگی

• نوع عملگر: Plunger (فشاری) با بازگشت فنری

• نوع خروجی: کابل از پایین بدنه (Pre-wired cable)

• نوع کنتاکت: SPDT — 1NO + 1NC

• جریان نامی: تا 10 A در 240 V AC

• در مدارهای DC با شرایط تعریف‌شده نیز قابل استفاده است

• مقاومت مکانیکی: مناسب برای شوک و لرزش شدید

• مقاومت محیطی: مقاوم در برابر گردوغبار، رطوبت، روغن

• کلاس کاری: Heavy Duty / Industrial Use

نکات مهم در نصب و استفاده از میکروسوئیچ کابل‌دار اسکواردی مدل 9007MS10S0300

• محل نصب باید ثابت و محکم باشد تا بدنه دچار لقی نشود و لرزش روی عملکرد اثر نگذارد.

• کابل خروجی را به‌گونه‌ای عبور دهید که تحت تنش، کشش یا فشار قرار نگیرد.

• در محیط‌های آلوده یا روغنی، آب‌بندی محل کابل و اتصالات باید رعایت شود.

• هنگام تحریک پلانجر، فشار باید ملایم و مطابق مشخصات فنی باشد تا عمر مکانیکی افزایش یابد.

• برای استفاده در مدارهای با جریان بالا، حتماً از تجهیزات حفاظتی یا رله کمکی استفاده شود.

جمع‌بندی میکروسوئیچ کابل‌دار اسکواردی مدل 9007MS10S0300

میکروسوئیچ کابل‌دار اسکواردی مدل 9007MS10S0300 یک سوئیچ صنعتی کوچک، مقاوم و حرفه‌ای است که برای سیستم‌های اتوماسیون، ماشین‌آلات صنعتی، خطوط تولید و کاربردهای حساس طراحی شده است. این مدل با ترکیب بدنه محکم، کابل آماده، مکانیزم فشاری دقیق و مقاومت بالا در شرایط سخت، گزینه‌ای ایده‌آل برای پروژه‌هایی است که دقت، دوام و سرعت نصب برایشان اهمیت دارد.

اگر به دنبال یک میکروسوئیچ با عملکرد مطمئن، نصب ساده، عمر بلندمدت و سازگار با محیط‌های صنعتی هستید، 9007MS10S0300 یکی از بهترین انتخاب‌ها در دسته سوئیچ‌های صنعتی Square D است.

پرسش‌های متداول درباره میکروسوئیچ کابل‌دار اسکواردی مدل 9007MS10S0300

آیا 9007MS10S0300 برای محیط‌های صنعتی سنگین مناسب است؟
بله؛ طراحی Heavy Duty، بدنه فلزی و مقاوم بودن در برابر ضربه، لرزش، گردوغبار و روغن، آن را برای شرایط سخت صنعتی مناسب ساخته است.

آیا نصب و سیم‌کشی آن ساده است؟
بله؛ این مدل با کابل آماده عرضه می‌شود و نیاز به ترمینال یا سیم‌کشی پیچیده ندارد.

نوع کنتاکت آن چیست؟
یک کنتاکت باز و یک کنتاکت بسته (1NO + 1NC)، مناسب برای طراحی مدارهای کنترلی منعطف.

آیا برای مدارهای AC و DC مناسب است؟
بله؛ برای 240 V AC با جریان تا 10 A طراحی شده و در مدارهای DC با شرایط تعریف‌شده نیز قابل استفاده است.

آیا این مدل برای کاربردهای با حرکت سریع و پرتکرار مناسب است؟
بله؛ مکانیزم Plunger + Snap-Action آن برای کاربردهای با سرعت و تماس مکرر طراحی شده است.
