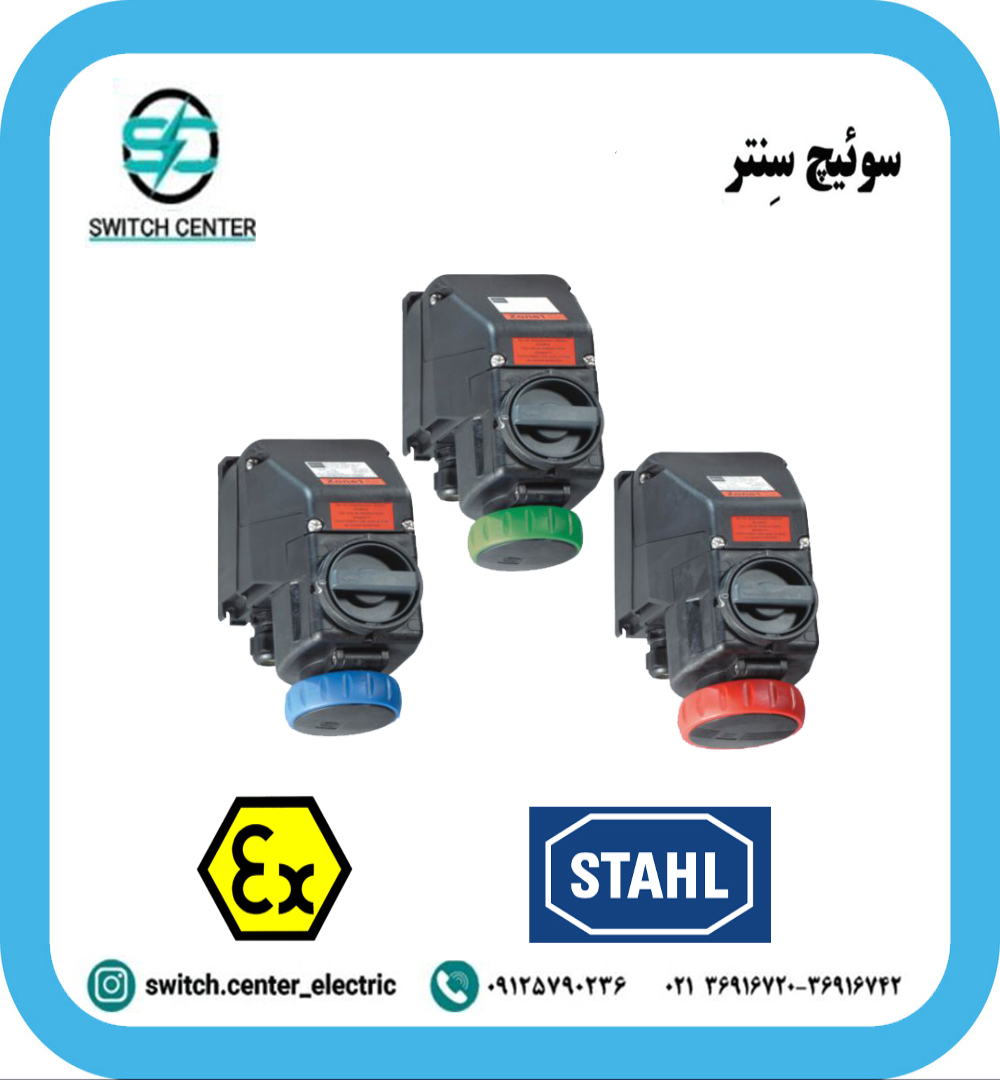

سوکت های ضدانفجار اشتال(STAHL) سری8570

سوکت‌های ضدانفجار اشتال سری 8570 سوکت‌های صنعتی Ex برای اتصال ایمن برق در محیط‌های مستعد انفجار هستند.

سوکت‌های ضدانفجار اشتال سری 8570 همراه با پلاگ‌های هم‌خانواده خود، امکان تأمین و قطع برق تجهیزات را بدون ایجاد جرقه خطرناک در صنایع نفت، گاز، پتروشیمی، شیمیایی و محیط‌های دارای گاز و گردوغبار قابل اشتعال فراهم می‌کنند.

معرفی سوکت‌های ضدانفجار اشتال سری 8570

سوکت‌های ضدانفجار اشتال سری 8570 از نوع سوکت‌های صنعتی سه‌فاز و تک‌فاز برای نصب در مناطق Zone و محیط‌های خطرناک هستند.

این سوکت‌ها روی دیوار، استراکچر فلزی یا باکس‌های مناسب نصب می‌شوند و پلاگ ضدانفجار متناظر به آن‌ها متصل می‌شود. با قفل شدن پلاگ در سوکت، اتصال برق ایمن، مطمئن و با آب‌بندی مناسب برقرار می‌شود.

سوکت‌های ضدانفجار اشتال سری 8570 برای تغذیه موتور، پمپ، هیتر، کمپرسور، تجهیزات سیار و یونیت‌های فرایندی که نیاز به اتصال و قطع دوره‌ای دارند، استفاده می‌شوند.

ویژگی‌های کلیدی سوکت‌های ضدانفجار اشتال سری 8570

• طراحی ضدانفجار برای محیط‌های دارای گاز، بخار و گردوغبار قابل اشتعال

• بدنه صنعتی مقاوم از آلیاژ فلزی یا پلیمر تقویت‌شده با استحکام مکانیکی بالا

• درجه حفاظت بالا در برابر نفوذ گردوغبار و آب، مناسب فضای باز و محیط‌های مرطوب

• سازگار با پلاگ‌های ضدانفجار اشتال سری 8570 برای تشکیل مجموعه کامل پلاگ و سوکت

• عرضه در کانفیگ‌های مختلف پین مانند 3P+N+PE، 3P+PE و مدل‌های تک‌فاز

• ترمینال‌های داخلی پیچی برای اتصال مطمئن کابل مسی و تحمل لرزش

• امکان قفل مکانیکی یا نصب قفل ایمنی (Padlock) برای جلوگیری از جداسازی یا استفاده غیرمجاز

• طراحی ارگونومیک درپوش و بدنه برای اتصال و جداسازی راحت پلاگ حتی با دستکش کار

• استفاده از کنتاکت‌های با رسانایی مناسب برای کاهش افت ولتاژ و گرمایش موضعی

• مناسب برای کار در بازه دمایی متنوع در محیط‌های صنعتی سرد و گرم

کاربردهای سوکت‌های ضدانفجار اشتال سری 8570 در صنعت

سوکت‌های ضدانفجار اشتال سری 8570 در هر جایی که نیاز به اتصال و قطع سریع و ایمن برق در محیط‌های Ex وجود داشته باشد، کاربرد دارند.

برخی کاربردهای متداول سوکت‌های ضدانفجار اشتال سری 8570:

• تغذیه پمپ‌ها، موتورهای الکتریکی، میکسرها و کمپرسورها در واحدهای نفت، گاز و پتروشیمی

• اتصال هیترها و المنت‌های گرمایشی روی مخازن، خطوط لوله و تجهیزات فرایندی

• استفاده برای تجهیزات سیار تعمیراتی و سرویس مانند پمپ‌های موقت، یونیت‌های شست‌وشو و فن‌های سیار

• نصب در اسکله‌ها، پایانه‌های سوخت و سکوهای دریایی برای تأمین برق در محیط‌های مرطوب و خورنده

• کاربرد در واحدهای ذخیره‌سازی مواد شیمیایی، رنگ، حلال و رزین‌های قابل اشتعال

• استفاده در سیلوها و سیستم‌های انتقال مواد پودری با خطر ابر گردوغبار قابل انفجار

• نصب در اتاق‌های موتورخانه، ایستگاه‌های پمپاژ و ایستگاه‌های تقلیل فشار گاز با طبقه‌بندی Zone

• تأمین برق موقت در زمان اورهال، تعمیرات اساسی (Shutdown) و نصب موقت تجهیزات در محیط‌های Ex

مزایای استفاده از سوکت‌های ضدانفجار اشتال سری 8570

سوکت‌های ضدانفجار اشتال سری 8570 ایمنی اتصال برق را در مناطق خطرناک افزایش می‌دهند.

از مهم‌ترین مزایا می‌توان به موارد زیر اشاره کرد:

• ایمنی بالا در مناطق Ex و کاهش احتمال ایجاد منبع اشتعال در نقطه اتصال

• اتصال و قطع سریع‌تر و ساده‌تر نسبت به باز و بسته‌کردن ترمینال‌ها

• کاهش استهلاک کابل‌ها به دلیل حذف باز و بسته‌کردن مکرر سرکابل

• مناسب برای سرویس، تعمیر و تعویض تجهیزات بدون دست‌کاری در سیم‌کشی ثابت

• مقاومت بالا در برابر رطوبت، گردوغبار، ضربه و شرایط سخت محیطی

• کمک به رعایت الزامات HSE و استانداردهای ایمنی فرایند

• ایجاد انعطاف در جابه‌جایی و جابجاکردن تجهیزات بدون تغییر اساسی کابل‌کشی

• کاهش خطای اپراتور با طراحی استاندارد پین‌ها، نشانه‌گذاری و امکان قفل‌گذاری

مشخصات فنی کلی سوکت‌های ضدانفجار اشتال سری 8570

• نام محصول: سوکت‌های ضدانفجار اشتال سری 8570

• نوع کاربرد: سوکت صنعتی ضدانفجار برای اتصال پلاگ متناظر در محیط‌های Ex

• رنج ولتاژ نامی: مناسب ولتاژهای صنعتی AC مانند 230V، 400V یا بالاتر (بسته به مدل)

• رنج جریان نامی: معمولاً در رنج‌های 16A، 32A، 63A و بالاتر متناسب با بار

• تعداد پل‌ها: نسخه‌های 2P+PE، 3P+PE، 3P+N+PE بر اساس نوع شبکه و مصرف‌کننده

• جنس بدنه: پلیمر صنعتی تقویت‌شده یا آلیاژ فلزی مقاوم در برابر ضربه و خوردگی

• درجه حفاظت: معمولاً در حد IP65 / IP66 در صورت نصب و آب‌بندی صحیح

• نوع ترمینال: ترمینال پیچی جهت اتصال کابل مسی با سطح مقطع متناسب با جریان

• قطر کابل مجاز: تعریف‌شده برای هر مدل، مطابق سطح مقطع کابل و گلند مورد استفاده

• دمای کاری: مناسب محیط‌های صنعتی سرد و گرم طبق کلاس دمایی تعریف‌شده برای سری

• نحوه نصب: نصب دیواری، روی استراکچر یا باکس، با پایه و سوراخ‌کاری استاندارد

• سازگاری: قابل اتصال به پلاگ‌های ضدانفجار اشتال سری 8570 با جریان و پین‌کانفیگ همسان

نکات مهم در نصب و استفاده از سوکت‌های ضدانفجار اشتال سری 8570

در انتخاب سوکت‌های ضدانفجار اشتال سری 8570 باید ولتاژ، جریان، تعداد پل‌ها، نوع شبکه و Zone محیط را در نظر بگیری.

نصب و سیم‌بندی حتماً باید توسط تکنسین برق صنعتی آشنا با استانداردهای Ex انجام شود.

برای ورود کابل از گلند استاندارد و تأییدشده استفاده شود تا آب‌بندی و مهار مکانیکی کابل حفظ گردد.

مسیر کابل باید طوری انتخاب شود که در معرض کشش، خم تند، لبه تیز یا سطوح بسیار داغ قرار نگیرد.

قبل از اتصال پلاگ، تطابق رنج ولتاژ، جریان و پین‌کانفیگ پلاگ و سوکت حتماً بررسی شود.

در صورت امکان، قبل از جدا کردن پلاگ از سوکت، تغذیه مدار از تابلو قطع شود تا از ایجاد قوس تحت بار جلوگیری گردد.

در بازدید دوره‌ای، وضعیت بدنه، گلندها، پیچ‌های ترمینال، پین‌ها و آثار حرارتی یا سوختگی بررسی شود و در صورت مشاهده ایراد، سوکت سرویس یا تعویض گردد.

پرسش‌های متداول درباره سوکت‌های ضدانفجار اشتال سری 8570

سوکت‌های ضدانفجار اشتال سری 8570 چه تفاوتی با سوکت‌های معمولی دارند؟
سوکت‌های ضدانفجار اشتال سری 8570 برای محیط‌های Ex طراحی شده‌اند و ساختار آن‌ها مانع انتقال جرقه یا شعله از محل اتصال به محیط اطراف می‌شود، در حالی که سوکت‌های معمولی چنین حفاظتی ندارند.

آیا سوکت‌های ضدانفجار اشتال سری 8570 برای تجهیزات سیار مناسب هستند؟
بله، این سوکت‌ها برای اتصال تجهیزات سیار و موقت مانند پمپ‌های قابل‌حمل، هیترهای موقت و یونیت‌های سرویس در محیط‌های مستعد انفجار بسیار مناسب‌اند.

چگونه جریان نامی مناسب سوکت‌های ضدانفجار اشتال سری 8570 را انتخاب کنم؟
باید حداکثر جریان مصرف‌کننده، نوع بار (موتوری یا اهمی)، طول کابل و شرایط محیطی بررسی شود و جریان نامی سوکت برابر یا بزرگ‌تر از جریان کاری مدار باشد.

آیا امکان قفل‌کردن سوکت‌های ضدانفجار اشتال سری 8570 وجود دارد؟
در بسیاری از مدل‌ها، امکان استفاده از قفل مکانیکی یا قفل ایمنی روی مجموعه پلاگ و سوکت برای جلوگیری از اتصال یا جداسازی ناخواسته پیش‌بینی شده است.

آیا می‌توان از سوکت‌های ضدانفجار اشتال سری 8570 در محیط‌های عادی هم استفاده کرد؟
بله، از نظر فنی امکان‌پذیر است و مزیت استحکام و طول عمر بیشتر را دارد، اما معمولاً به دلیل قیمت بالاتر، این سوکت‌ها بیشتر در محیط‌های Ex و پروژه‌های حساس استفاده می‌شوند.
