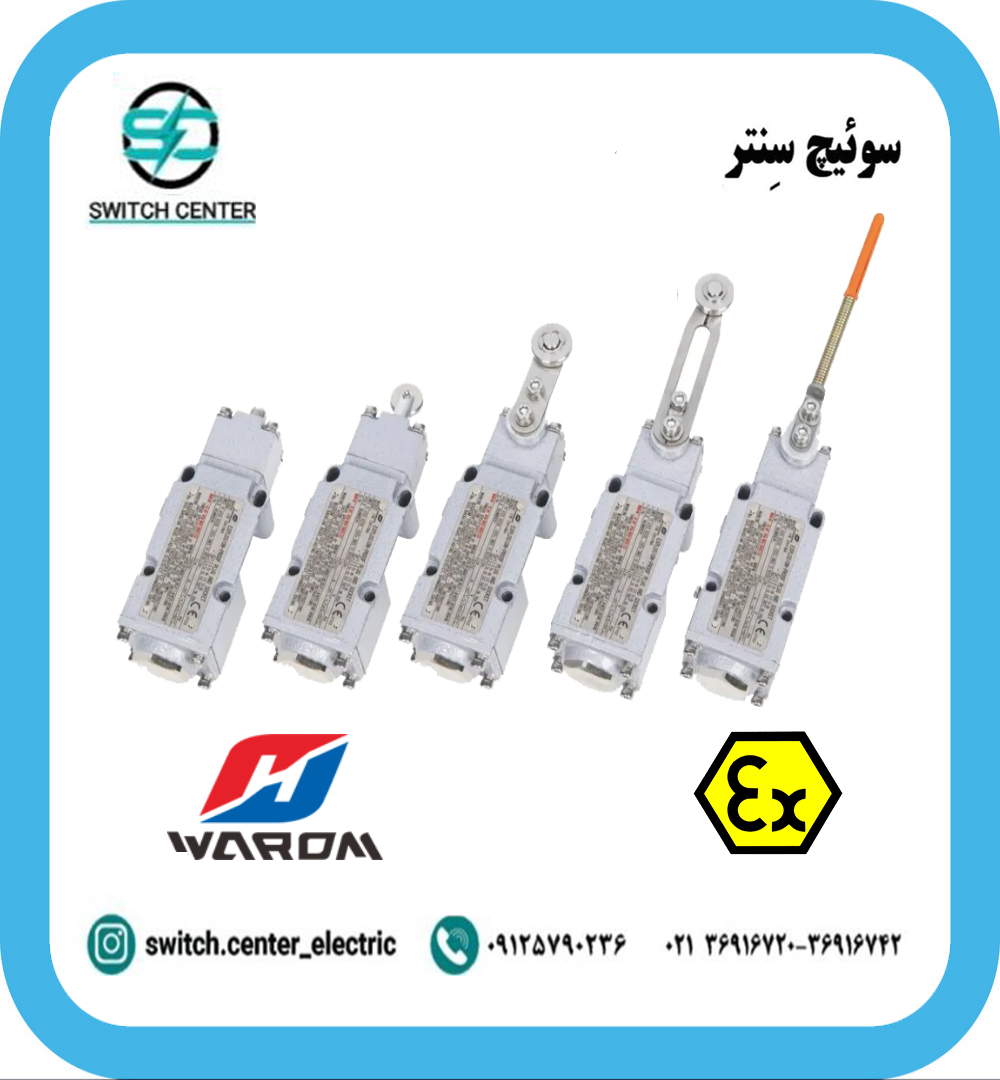

لیمیت سوئیچ های ضدانفجار واروم (WAROM) مدلHRZX91

لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 یک سوئیچ موقعیت صنعتی Ex برای تشخیص وضعیت باز یا بسته بودن تجهیزات مکانیکی در محیط‌های مستعد انفجار است.
لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 با بدنه مقاوم، کنتاکت‌های صنعتی و طراحی مناسب برای نصب روی تجهیزات فرایندی، گزینه‌ای مطمئن برای صنایع نفت، گاز، پتروشیمی، شیمیایی و محیط‌های دارای گاز و گردوغبار قابل اشتعال محسوب می‌شود.

معرفی لیمیت سوئیچ ضدانفجار واروم مدل HRZX91

لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 یک سوئیچ موقعیت (Limit Switch) است که با تغییر وضعیت مکانیکی عملگر خود (Lever، Roller یا Plunger)، کنتاکت‌های داخلی را تغییر وضعیت می‌دهد و به این ترتیب، باز یا بسته بودن یا رسیدن قطعه‌ای متحرک به یک نقطه مشخص را تشخیص می‌دهد.

این لیمیت سوئیچ برای استفاده در مناطق طبقه‌بندی‌شده به‌عنوان Zone، جایی که احتمال حضور گاز، بخار یا گردوغبار قابل اشتعال وجود دارد، طراحی شده است. نصب آن روی ولو، دمپر، مکانیزم‌های حرکتی، درب‌ها، دریچه‌ها و سازه‌های متحرک، امکان ارسال سیگنال موقعیت به PLC، سیستم DCS یا مدار اینترلاک را فراهم می‌کند.

بدنه و محفظه لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 به‌گونه‌ای ساخته شده که در صورت ایجاد جرقه یا قوس داخلی در زمان سوئیچینگ، انرژی اشتعال‌زا به محیط اطراف منتقل نشود و الزامات ضدانفجار رعایت گردد.

ویژگی‌های کلیدی لیمیت سوئیچ ضدانفجار واروم مدل HRZX91

• طراحی ضدانفجار مناسب برای استفاده در محیط‌های مستعد انفجار (Hazardous Area).

• بدنه صنعتی مقاوم در برابر ضربه، لرزش و تنش‌های مکانیکی.

• استفاده از کنتاکت‌های NO و NC باکیفیت برای مدارهای فرمان و اینترلاک.

• امکان استفاده با عملگرهای مختلف مانند Lever Type، Roller Lever، Plunger Type بسته به نوع کاربرد مکانیکی.

• تکرارپذیری مناسب در نقطه عمل (Operating Point Repeatability) برای تشخیص دقیق موقعیت.

• عمر مکانیکی بالا، مناسب برای تعداد زیاد عملکرد روزانه.

• مناسب برای مدارهای فرمان AC و DC در تابلوها و سیستم‌های کنترل صنعتی.

• طراحی شده برای نصب ساده روی براکت‌ها، سازه‌ها و مکانیزم‌های تجهیزات فرایندی.

• آب‌بندی مناسب در ترکیب با گلند استاندارد برای جلوگیری از نفوذ گردوغبار و رطوبت.

• قابلیت ارسال سیگنال‌های وضعیت به PLC، رله‌ها و سیستم‌های مانیتورینگ.

کاربردهای لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 در صنعت

لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 در هر جایی که لازم است وضعیت مکانیکی یک تجهیز یا قطعه متحرک در محیط Ex تشخیص داده شود، قابل استفاده است. برخی کاربردهای متداول عبارت‌اند از:

• نصب روی ولوهای موتوردار (Motorized Valves) برای اعلام وضعیت باز یا بسته بودن کامل.

• کنترل موقعیت دمپرها و دریچه‌های هوا و گاز در واحدهای فرایندی.

• تشخیص موقعیت انتهایی در جک‌های مکانیکی، سیلندرها و اکچواتورها.

• استفاده در مکانیزم‌های قفل و درب‌های محفظه‌ها، اتاقک‌ها و دسترسی‌های ایمن در محیط‌های خطرناک.

• تشخیص حضور یا عدم حضور قطعه روی نوار نقاله‌ها یا سیستم‌های انتقال مواد در مناطق دارای گاز یا گردوغبار قابل اشتعال.

• استفاده روی جرثقیل‌ها، بالابرها و سیستم‌های حرکت خطی به عنوان سوئیچ حد بالا/پایین (Upper/Lower Limit).

• نصب در اسکیدهای فرایندی، پکیج‌های تزریق، فیلتراسیون و بوسترپمپ‌ها برای اینترلاک وضعیت مکانیکی.

• کاربرد در سیلوها، واحدهای بسته‌بندی و خطوط انتقال مواد پودری در محیط‌های دارای گردوغبار قابل انفجار.

مزایای استفاده از لیمیت سوئیچ ضدانفجار واروم مدل HRZX91

استفاده از لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 علاوه بر افزایش ایمنی، کنترل فرایند را دقیق‌تر و قابل اعتمادتر می‌کند. برخی مزایا:

• ایمنی بالا در محیط‌های خطرناک به‌دلیل طراحی مطابق الزامات ضدانفجار و جلوگیری از انتقال جرقه به محیط.

• بهبود عملکرد اینترلاک‌ها و حفاظت تجهیزات با ارسال سیگنال دقیق موقعیت به سیستم کنترل.

• کاهش احتمال برخورد مکانیکی، گیر کردن، یا حرکت بیش از حد تجهیزات به کمک محدودیت مکانیکی و اعلام به‌موقع.

• کمک به جلوگیری از خطاهای اپراتوری، زیرا وضعیت تجهیزات به‌صورت الکتریکی به سیستم‌های کنترلی ارسال می‌شود.

• طول عمر بالا و عملکرد پایدار در سرویس‌های مداوم و با تعداد سیکل زیاد.

• سازگاری با سیستم‌های PLC، DCS، رله‌های حفاظتی و مدارهای ایمنی.

• امکان تنظیم موقعیت نصب به‌گونه‌ای که نقطه عمل دقیقاً با وضعیت مطلوب فرایندی منطبق شود.

• کمک به رعایت استانداردهای HSE و الزامات ایمنی تجهیزات و فرایند در سایت‌های حساس.

مشخصات فنی کلی لیمیت سوئیچ ضدانفجار واروم مدل HRZX91

مقادیر به‌صورت کلی و معرفی عمومی در نظر گرفته شده‌اند و بسته به نسخه و کد دقیق ممکن است جزئیات کمی تفاوت داشته باشد.

• نام محصول: لیمیت سوئیچ ضدانفجار واروم مدل HRZX91.

• نوع عملکرد: Limit Switch مکانیکی با عملگر دوار یا فشاری (بر اساس نسخه، Lever / Roller / Plunger Type).

• نوع کنتاکت‌ها: ترکیب NO و NC (Normally Open / Normally Closed) به صورت 1NO+1NC یا مشابه، متناسب با مدار فرمان.

• ولتاژ نامی کنتاکت‌ها: مناسب مدارهای فرمان AC و DC در رنج متداول تابلوهای صنعتی (مثلاً تا حدود 230V AC در کاربرد فرمان، بسته به طراحی مدار).

• جریان نامی کنتاکت‌ها: در رده‌های فرمان مانند AC-15 / DC-13 برای تحریک رله، کنتاکتور و ورودی PLC.

• بدنه: محفظه صنعتی مقاوم، مناسب نصب در محیط‌های سخت و مستعد انفجار.

• درجه حفاظت: در ترکیب با گلند و آب‌بندی صحیح، قابلیت دستیابی به IP بالا برای جلوگیری از نفوذ گردوغبار و رطوبت.

• دمای کاری: مناسب برای استفاده در محدوده دمایی متداول محیط‌های صنعتی سرد و گرم، مطابق کلاس دمایی محصول.

• نوع نصب: نصب روی براکت‌ها، فریم‌ها یا بدنه تجهیزات با پیچ و اتصالات استاندارد.

• اتصال الکتریکی: ترمینال‌های پیچی برای اتصال سیم‌های فرمان.

• کاربرد اصلی: تشخیص وضعیت مکانیکی (باز/بسته، انتهای کورس، حضور/عدم حضور) در محیط‌های مستعد انفجار.

نکات مهم هنگام استفاده از لیمیت سوئیچ ضدانفجار واروم مدل HRZX91

برای عملکرد صحیح و ایمن لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 رعایت نکات زیر ضروری است:

• قبل از انتخاب، نوع عملگر مناسب (Lever, Roller, Plunger) و جهت حرکت مکانیزم را مشخص کن تا سوئیچ به‌درستی عمل کند.

• محل نصب باید به‌گونه‌ای انتخاب شود که ضربه‌های شدید، نیروی بیش از حد یا خمش غیرمجاز به عملگر وارد نشود.

• طراحی و سیم‌کشی مدار فرمان باید توسط تکنسین برق صنعتی آشنا با استانداردهای Ex انجام شود.

• از گلندهای استاندارد و تأییدشده برای ورود کابل استفاده شود تا آب‌بندی و مهار مکانیکی کابل حفظ گردد.

• در طراحی مدار اینترلاک، کنتاکت‌های لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 به‌گونه‌ای استفاده شود که در شرایط خطا، سیستم به حالت ایمن برود.

• پس از نصب، چندین بار حرکت مکانیزم و عملکرد سوئیچ تست شود تا نقطه عمل و رهاسازی (Operating / Release Point) به‌طور دقیق کنترل شود.

• در برنامه نگهداری دوره‌ای، وضعیت بدنه، عملگر، سفتی اتصالات و سلامت کنتاکت‌ها بررسی گردد.

• از اعمال روغن یا مواد نامناسب روی بخش‌های حساس که ممکن است به آب‌بندی یا عملکرد مکانیکی آسیب بزند، خودداری شود.

• در صورت مشاهده گیرکردن عملگر، تغییر غیرعادی نقطه عمل، قطع و وصل نامنظم یا خرابی ظاهری، لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 باید توسط متخصص بررسی و در صورت لزوم تعویض شود.

پرسش‌های متداول درباره لیمیت سوئیچ ضدانفجار واروم مدل HRZX91

لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 بیشتر در چه کاربردهایی استفاده می‌شود؟
لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 عمدتاً روی ولوهای موتوردار، دمپرها، مکانیزم‌های حرکتی، نوار نقاله‌ها و اکچواتورهای صنعتی در محیط‌های مستعد انفجار برای تشخیص موقعیت و انتهای کورس استفاده می‌شود.

آیا می‌توان لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 را مستقیم به PLC متصل کرد؟
بله، کنتاکت‌های NO/NC این سوئیچ را می‌توان با رعایت ولتاژ و جریان مجاز، به ورودی‌های دیجیتال PLC یا رله‌های واسط متصل کرد.

آیا لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 خودش به‌تنهایی ضدانفجار است؟
این لیمیت سوئیچ برای استفاده در سیستم‌های ضدانفجار طراحی شده است و در ترکیب با گلند و نصب صحیح، می‌تواند الزامات Ex را برآورده کند، اما در هر پروژه باید طبق استاندارد و مدارک سازنده بررسی شود.

آیا می‌توان از لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 در محیط‌های عادی هم استفاده کرد؟
بله، از نظر فنی امکان‌پذیر است و مزیت‌هایی مانند استحکام بالا و طول عمر مناسب دارد، اما معمولاً به‌دلیل قیمت بالاتر، برای محیط‌های Ex و کاربردهای حساس انتخاب می‌شود.

در زمان سفارش لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 به چه نکاتی باید توجه کرد؟
نوع عملگر، تعداد و نوع کنتاکت‌ها (NO/NC)، شرایط محیطی (دما، رطوبت، نوع Zone)، ولتاژ و جریان مدار فرمان، نوع مکانیزم متحرک و نحوه نصب باید دقیق مشخص شوند تا لیمیت سوئیچ ضدانفجار واروم مدل HRZX91 کاملاً با نیاز پروژه هماهنگ باشد.
