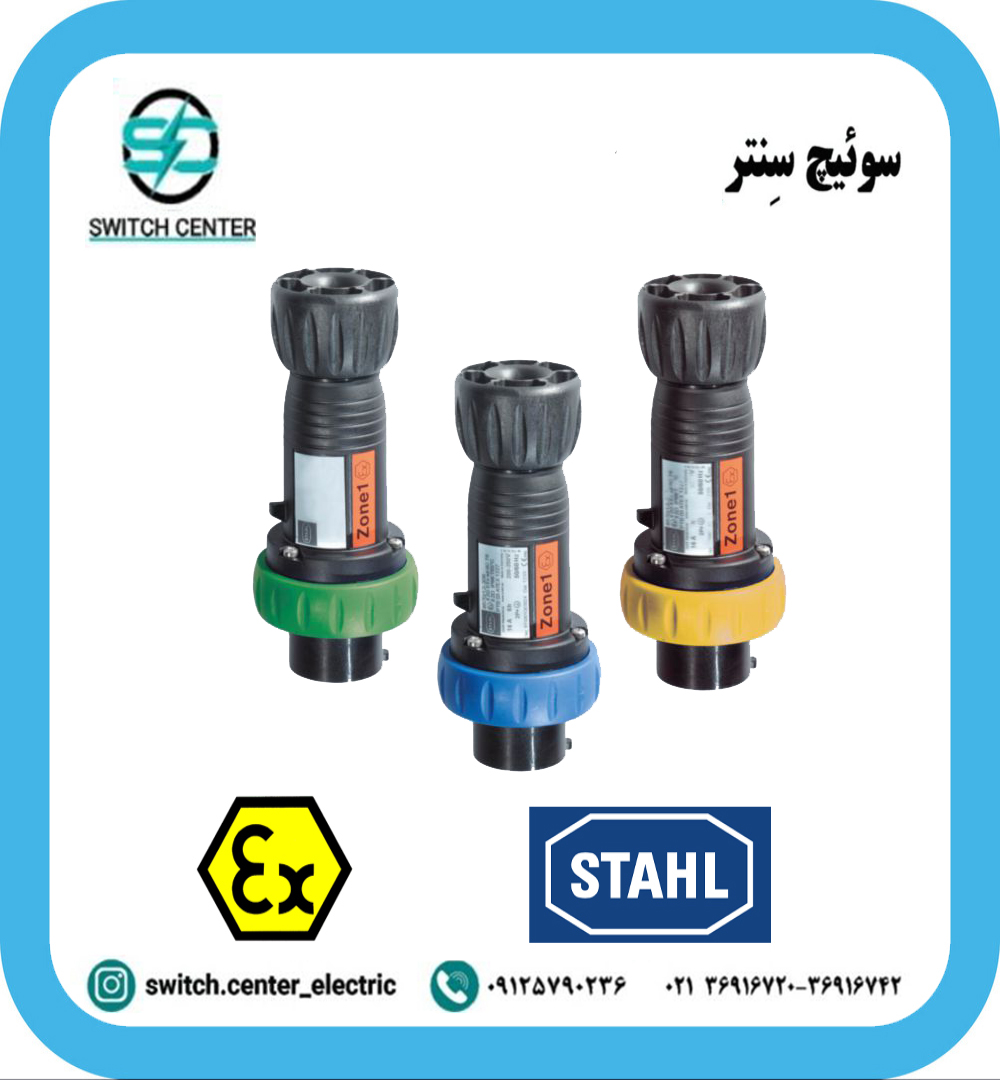

پلاگ های ضدانفجار اشتال(STAHL) سری8570

پلاگ های ضدانفجار اشتال سری 8570 مجموعه‌ای از پلاگ‌های صنعتی ایمن (Explosion-Proof Industrial Plugs) هستند که برای اتصال و قطع برق تجهیزات در محیط‌های مستعد انفجار طراحی شده‌اند. پلاگ های ضدانفجار اشتال سری 8570 با بدنه مقاوم، طراحی ایمن، آب‌بندی قوی و سازگاری با سوکت‌های ضدانفجار هم‌خانواده، راه‌حلی مطمئن برای تغذیه موتور، پمپ، هیتر و تجهیزات سیار در صنایع نفت، گاز، پتروشیمی، شیمیایی و سایر محیط‌های Ex محسوب می‌شوند.

معرفی پلاگ های ضدانفجار اشتال سری 8570

پلاگ های ضدانفجار اشتال سری 8570 بخشی از سیستم اتصالات برق ضدانفجار برند R. STAHL هستند که برای استفاده در مناطق طبقه‌بندی‌شده Zone (محیط‌های دارای گاز، بخار یا گردوغبار قابل اشتعال) طراحی شده‌اند. این پلاگ‌ها همراه با سوکت‌های ضدانفجار متناظر خود، امکان اتصال و جداسازی ایمن تجهیزات را فراهم می‌کنند، بدون آن‌که در زمان قطع و وصل، جرقه‌ای به محیط قابل اشتعال اطراف منتقل شود.

ساختار پلاگ های ضدانفجار اشتال سری 8570 به گونه‌ای است که با قفل‌شدن مطمئن در سوکت، هم تماس الکتریکی مطمئن برقرار می‌شود و هم آب‌بندی و حفاظت مکانیکی مناسب تأمین خواهد شد. این سری در رنج‌های جریان مختلف (مثلاً 16A، 32A و بالاتر بسته به مدل) و برای ولتاژهای صنعتی سه‌فاز و تک‌فاز تولید می‌شود و قابلیت استفاده در سیستم‌های 3P+N+PE یا 3P+PE را دارد.

ویژگی‌های کلیدی پلاگ های ضدانفجار اشتال سری 8570

● طراحی ضدانفجار (Explosion-Proof / Ex) مطابق استانداردهای مناطق خطرناک برای جلوگیری از انتشار جرقه و شعله به محیط.
● بدنه مقاوم از جنس آلیاژ فلزی یا پلیمر صنعتی تقویت‌شده با استحکام بالا و مقاومت در برابر ضربه و خوردگی.
● درجه حفاظت بالا در برابر گردوغبار و آب (معمولاً در رده IP بالا) مناسب برای استفاده در فضای باز، محیط‌های مرطوب و خطوط فرآیندی.
● کانفیگ‌های مختلف تعداد پین مانند 3P+N+PE، 3P+PE یا نسخه‌های تک‌فاز متناسب با نوع شبکه و بار.
● ترمینال‌های داخلی صنعتی با اتصال پیچی (Screw Terminals) برای اتصال محکم و مطمئن کابل.
● طراحی ارگونومیک بدنه و گریپ، جهت سهولت در گرفتن، اتصال و جداسازی حتی با دستکش ایمنی.
● استفاده از کانتکت‌های با رسانایی بالا (High Conductivity Contacts) برای کاهش افت ولتاژ و گرمایش موضعی.
● امکان قفل‌کردن پلاگ در وضعیت متصل با مکانیزم قفل مکانیکی یا محل تعبیه‌شده برای قفل ایمنی (Padlock).
● سازگاری کامل با سوکت‌های ضدانفجار اشتال هم‌سری، جهت ایجاد یک سیستم اتصال کامل و استاندارد.
● قابلیت کار در بازه دمایی گسترده، مناسب برای سایت‌های سردسیر، گرمسیر و محیط‌های صنعتی سنگین.

کاربردهای پلاگ های ضدانفجار اشتال سری 8570 در صنعت

پلاگ های ضدانفجار اشتال سری 8570 برای هر جایی که نیاز به اتصال و قطع ایمن برق در محیط‌های مستعد انفجار وجود دارد، گزینه‌ای ایده‌آل هستند. این پلاگ‌ها به‌خصوص در مواردی که تجهیزات نیاز به جابه‌جایی، سرویس دوره‌ای یا استفاده موقت دارند، بسیار کارآمدند.

کاربردهای رایج پلاگ های ضدانفجار اشتال سری 8570 عبارت‌اند از:

● تغذیه الکتریکی پمپ‌ها، کمپرسورها، میکسرها و موتورهای الکتریکی در واحدهای نفت، گاز و پتروشیمی.
● اتصال هیترها و المنت‌های گرمایشی روی مخازن، خطوط لوله و تجهیزات فرایندی در محیط‌های Ex.
● تأمین برق تجهیزات سیار سرویس و تعمیرات مانند پمپ‌های موقت، یونیت‌های شست‌وشو، فن‌های سیار و ابزارهای برقی.
● استفاده در سکوهای دریایی، اسکله‌های بارگیری سوخت و تأسیسات ساحلی با محیط‌های مرطوب و خورنده.
● اتصال تجهیزات در واحدهای ذخیره‌سازی و بارگیری مواد شیمیایی، رنگ، حلال‌ها و سایر مواد قابل اشتعال.
● کاربرد در سیلوها و خطوط انتقال مواد پودری که احتمال وجود گردوغبار قابل انفجار وجود دارد.
● استفاده در اتاق‌های موتورخانه، ایستگاه‌های پمپاژ و ایستگاه‌های تقلیل فشار گاز با طبقه‌بندی Zone.
● تغذیه موقت تجهیزات در دوران توقفات برنامه‌ریزی‌شده (Shutdown) و تعمیرات اساسی واحدهای فرایندی.

مزایای استفاده از پلاگ های ضدانفجار اشتال سری 8570

● ایمنی بسیار بالا در مناطق خطرناک
پلاگ های ضدانفجار اشتال سری 8570 با طراحی مخصوص مناطق Ex، خطر ایجاد منبع اشتعال در هنگام اتصال یا جداسازی تجهیزات را به حداقل می‌رسانند و از بروز حوادث انفجاری جلوگیری می‌کنند.

● سهولت و سرعت در اتصال و جداسازی تجهیزات
به کمک پلاگ های ضدانفجار اشتال سری 8570 می‌توان تجهیزات را بدون نیاز به باز کردن سرکابل‌ها یا دست‌کاری ترمینال‌ها، به‌سرعت از مدار جدا یا به آن متصل کرد؛ این موضوع در زمان سرویس و تعمیرات، صرفه‌جویی قابل توجهی ایجاد می‌کند.

● کاهش استهلاک کابل و اتصالات
استفاده از سیستم پلاگ و سوکت به جای باز و بسته‌کردن مکرر ترمینال‌ها، باعث افزایش طول عمر کابل‌ها و کاهش احتمال قطع‌شدن هادی‌ها در اثر خمش و تنش مکانیکی می‌شود.

● مقاومت بالا در برابر شرایط محیطی سخت
بدنه مقاوم و آب‌بندی مناسب پلاگ های ضدانفجار اشتال سری 8570 امکان استفاده در محیط‌های مرطوب، دارای گردوغبار، فضای باز و محیط‌های خورنده را فراهم می‌کند.

● سازگاری با استانداردهای ایمنی و HSE
انتخاب پلاگ های ضدانفجار اشتال سری 8570 به آسان‌تر شدن رعایت استانداردهای ایمنی فرایند، مقررات HSE و الزامات بازرسی کمک می‌کند.

● انعطاف‌پذیری در جابه‌جایی تجهیز
در سیستم‌هایی که لازم است تجهیزات مانند پمپ، فن یا هیتر در محل‌های مختلف استفاده شوند، استفاده از پلاگ های ضدانفجار اشتال سری 8570 جابه‌جایی را بدون تغییر اساسی در کابل‌کشی امکان‌پذیر می‌کند.

● کاهش ریسک خطای اپراتور
طراحی واضح محل پین‌ها، نشانه‌گذاری مناسب و امکان قفل‌کردن، احتمال اتصال اشتباه یا جدا شدن ناخواسته پلاگ از سوکت را کاهش می‌دهد.

مشخصات فنی کلی پلاگ های ضدانفجار اشتال سری 8570

مقادیر زیر به‌صورت کلی و عمومی برای پلاگ‌های ضدانفجار صنعتی ذکر می‌شود و در مدل‌های مختلف پلاگ های ضدانفجار اشتال سری 8570 ممکن است جزئیات دقیق متفاوت باشد.

• نام محصول: پلاگ های ضدانفجار اشتال سری 8570 (R. STAHL Explosion-Proof Plugs Series 8570).

• نوع کاربرد: پلاگ صنعتی ضدانفجار برای اتصال به سوکت متناظر در محیط‌های Ex.

• رنج ولتاژ نامی: مناسب برای ولتاژهای صنعتی AC (مانند 230V، 400V یا 690V بسته به مدل).

• رنج جریان نامی: به‌صورت متداول در رنج‌های 16A، 32A و بالاتر، متناسب با نیاز بار.

• تعداد پل‌ها: نسخه‌های 2P+PE، 3P+PE، 3P+N+PE متناسب با شبکه و نوع مصرف‌کننده.

• جنس بدنه: پلیمر صنعتی تقویت‌شده یا آلیاژ فلزی مقاوم در برابر ضربه، خوردگی و شرایط محیطی.

• درجه حفاظت: عموماً در رنج IP65 / IP66 یا مشابه برای محافظت در برابر گردوغبار و پاشش آب.

• نوع ترمینال: ترمینال‌های پیچی صنعتی جهت اتصال محکم هادی‌های مسی.

• قطر کابل مجاز: محدوده مشخص بر حسب میلی‌متر، متناسب با سطح مقطع و نوع گلند انتخابی.

• دمای کاری: قابل استفاده در محدوده دمایی صنعتی از دماهای زیر صفر تا دماهای مثبت بالا، متناسب با کلاس دمایی تعریف‌شده.

• رنگ بدنه: معمولاً در رنگ‌های صنعتی مانند خاکستری، زرد یا ترکیبی جهت تشخیص آسان در محیط.

• نحوه قفل: امکان قفل مکانیکی یا محل مخصوص نصب قفل ایمنی (Padlock) جهت جلوگیری از استفاده غیرمجاز.

• سازگاری: قابل اتصال به سوکت‌های هم‌سری و هم‌جریان از خانواده محصولات ضدانفجار اشتال.

نکات مهم هنگام نصب و استفاده از پلاگ های ضدانفجار اشتال سری 8570

● انتخاب مدل مناسب پلاگ های ضدانفجار اشتال سری 8570 باید بر اساس ولتاژ، جریان، نوع شبکه (تک‌فاز یا سه‌فاز)، تعداد پل‌ها، نوع محیط (Zone و گروه گاز/گردوغبار) و قطر کابل انجام شود.

● نصب کابل و اتصال آن به ترمینال‌های پلاگ حتماً باید توسط تکنسین یا مهندس برق صنعتی آشنا با استانداردهای Ex انجام شود تا هم اتصال الکتریکی و هم مهار مکانیکی کابل به‌درستی تأمین شود.

● برای ورود کابل به پلاگ از گلندهای استاندارد و تأییدشده استفاده کنید تا آب‌بندی مناسب و حفاظت مکانیکی کافی برقرار شود.

● هنگام اتصال پلاگ های ضدانفجار اشتال سری 8570 به سوکت متناظر، از هم‌خوانی ولتاژ، جریان، تعداد پل‌ها و نوع سری پلاگ و سوکت اطمینان حاصل کنید.

● در صورت وجود سیستم قفل، پس از اتصال پلاگ، قفل مکانیکی یا قفل ایمنی نصب شود تا از جدا شدن ناخواسته در حین کار جلوگیری شود، به‌خصوص در محل‌هایی که لرزش یا کشش کابل محتمل است.

● از اتصال یا جداسازی پلاگ تحت بارهای بسیار سنگین تا حد امکان پرهیز شود؛ در صورت امکان ابتدا مدار از تابلو قطع شود و سپس پلاگ جدا گردد.

● در بازدیدهای دوره‌ای، وضعیت بدنه، گلند، کابل، پین‌ها و کانتکت‌های داخلی بررسی شود و در صورت مشاهده آثار سوختگی، تغییر رنگ ناشی از حرارت، شل‌شدن اتصالات یا ترک، نسبت به تعمیر یا تعویض اقدام گردد.

● از استفاده پلاگ های ضدانفجار اشتال سری 8570 در شرایطی که رطوبت یا آلودگی شدید روی پین‌ها وجود دارد خودداری کنید؛ در صورت نیاز قبل از اتصال، محل تماس‌ها را به‌صورت ایمن و استاندارد تمیز کنید.

پرسش‌های متداول درباره پلاگ های ضدانفجار اشتال سری 8570

پلاگ های ضدانفجار اشتال سری 8570 چه تفاوتی با پلاگ‌های معمولی دارند؟
پلاگ های ضدانفجار اشتال سری 8570 به‌طور خاص برای محیط‌های مستعد انفجار طراحی شده‌اند. ساختار آن‌ها به‌گونه‌ای است که در صورت ایجاد قوس یا جرقه در محل اتصال، انرژی اشتعال‌زا به محیط اطراف منتقل نشود، در حالی‌که پلاگ‌های معمولی چنین ساختاری ندارند و برای مناطق Ex مناسب نیستند.

در چه صنایعی استفاده از پلاگ های ضدانفجار اشتال سری 8570 توصیه می‌شود؟
در صنایعی مانند نفت، گاز، پتروشیمی، شیمیایی، رنگ و رزین، سیلوهای مواد پودری، پایانه‌های سوخت، سکوهای دریایی و هر محیطی که احتمال حضور گاز، بخار یا گردوغبار قابل اشتعال وجود دارد، استفاده از پلاگ های ضدانفجار اشتال سری 8570 توصیه می‌شود.

آیا پلاگ های ضدانفجار اشتال سری 8570 برای تجهیزات سیار مناسب هستند؟
بله، یکی از مهم‌ترین کاربردهای پلاگ های ضدانفجار اشتال سری 8570 تغذیه تجهیزات سیار و موقت مانند پمپ‌های موقت، هیترهای قابل جابه‌جایی و یونیت‌های سرویس در محیط‌های Ex است؛ زیرا اتصال و جداسازی آن‌ها سریع، امن و مطابق استاندارد انجام می‌شود.

در انتخاب جریان نامی پلاگ های ضدانفجار اشتال سری 8570 به چه نکاتی باید توجه کرد؟
باید حداکثر جریان مصرف‌کننده، نوع بار (موتوری یا اهمی)، طول کابل و شرایط محیطی بررسی شود. جریان نامی پلاگ های ضدانفجار اشتال سری 8570 باید همیشه مساوی یا بزرگ‌تر از جریان کاری مدار باشد تا از گرم‌شدن بیش از حد و کاهش عمر تجهیز جلوگیری شود.

آیا امکان قفل‌کردن پلاگ های ضدانفجار اشتال سری 8570 برای جلوگیری از استفاده غیرمجاز وجود دارد؟
در بسیاری از مدل‌ها، امکان استفاده از مکانیزم قفل یا نصب قفل ایمنی (Padlock) پیش‌بینی شده است تا در زمان تعمیرات، اورهال یا زمانی که نباید تجهیز زیر برق قرار گیرد، از اتصال مجدد ناخواسته پلاگ جلوگیری شود.
