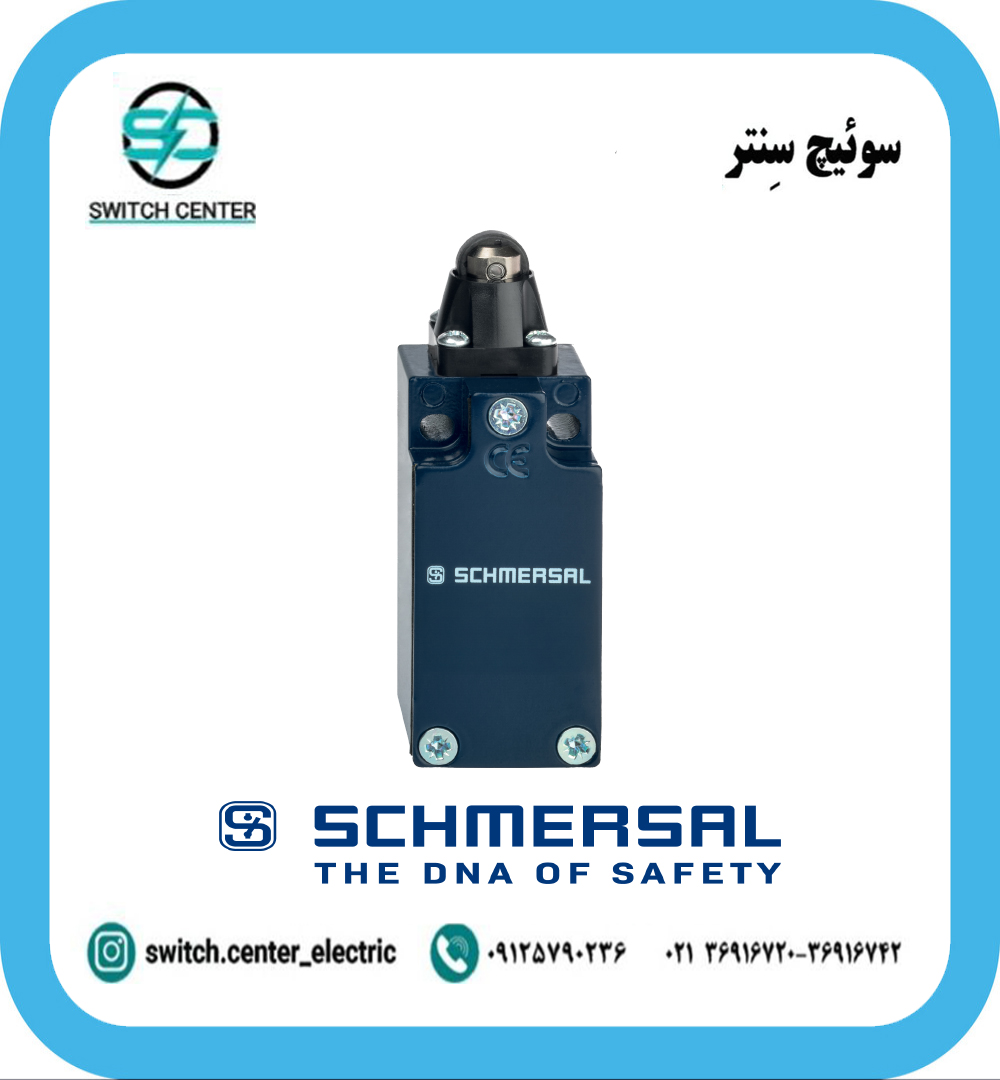

میکروسوئیچ فشاری قرقره دار شمرسال(SCHMERSAL)مدلTR 235-11Z-M20

میکروسوئیچ فشاری قرقره دار شمرسال مدل TR 235-11Z-M20 یکی از مدل‌های پرکاربرد در سیستم‌های کنترل صنعتی است که با بهره‌گیری از بدنه فلزی، عملکرد Snap Action و اهرم قرقره‌ای فشاری، قابلیت اطمینان بالایی در محیط‌های سخت صنعتی ارائه می‌دهد. این مدل برای کنترل موقعیت، قطع و وصل دقیق و استفاده در فضاهای محدود طراحی شده است.

معرفی میکروسوئیچ فشاری قرقره دار شمرسال مدل TR 235-11Z-M20

مدل TR 235-11Z-M20 از خانواده محصولات مقاوم و دقیق شمرسال با طراحی فشاری و مجهز به اهرم قرقره‌ای فیکس‌شده تولید شده است. این میکروسوئیچ با ساختار فنی Snap Action برای عملکرد سریع و دقیق طراحی شده و دارای بدنه‌ای فلزی و مقاوم در برابر ضربه، روغن، گردوغبار و شرایط صنعتی سخت می‌باشد. ورودی کابل از نوع M20 است که اتصال ایمن را در تابلوها و تجهیزات فراهم می‌سازد.

ویژگی‌های کلیدی میکروسوئیچ TR 235-11Z-M20

• بدنه فلزی با مقاومت بالا در برابر خوردگی و فشار
• اهرم فشاری قرقره‌ای با پاسخ‌دهی سریع و یکنواخت
• عملکرد Snap Action جهت قطع و وصل بدون تأخیر
• ورودی کابل با رزوه استاندارد M20
• مناسب برای کاربردهای با حرکت رفت و برگشتی قطعات
• مقاومت در برابر شرایط محیطی سخت مانند ارتعاش، گردوغبار، رطوبت و روغن
• طراحی جمع‌وجور و مناسب نصب در فضاهای محدود
• عمر مکانیکی طولانی (بیش از ۲۰ میلیون تحریک)

کاربردهای میکروسوئیچ TR 235-11Z-M20

• ماشین‌آلات بسته‌بندی و برش اتوماتیک
• کنترل موقعیت قطعات متحرک در خطوط مونتاژ
• تجهیزات انتقال مواد و نوار نقاله‌ها
• تابلوهای برق صنعتی و سیستم‌های کنترل موقعیت
• کاربرد در صنایع فلزی، پتروشیمی، خودروسازی و تولید قطعات دقیق

مزایای استفاده از میکروسوئیچ فشاری قرقره‌دار شمرسال

• دقت بالا در تحریک اهرم حتی در سرعت‌های بالا
• کاهش خرابی سیستم به دلیل قطع و وصل دقیق
• طول عمر بالا و عملکرد بدون نیاز به تعمیر مکرر
• نصب سریع و آسان با طراحی مهندسی شده
• قابلیت استفاده در شرایط سخت صنعتی
• کاهش مصرف انرژی به دلیل واکنش سریع و مکانیزم قابل اطمینان

مشخصات فنی میکروسوئیچ TR 235-11Z-M20

• مدل: TR 235-11Z-M20
• نوع عملکرد: Snap Action
• نوع تحریک: فشاری با قرقره ثابت
• کنتاکت‌ها: ۱ باز (NO) + ۱ بسته (NC)
• جنس بدنه: فلز دایکست مقاوم
• ورودی کابل: M20 × 1.5
• دمای کاری: از منفی ۳۰ تا مثبت ۸۰ درجه سانتی‌گراد
• حداقل نیروی تحریک: حدود 9 نیوتن
• نیروی بازشکنی مثبت: حدود 19 نیوتن
• درجه حفاظت: IP65
• سرعت تحریک: از 27 میلی‌متر در دقیقه تا 1 متر بر ثانیه
• عمر مکانیکی: بیش از ۲۰ میلیون بار عملیات
• ابعاد حدودی: 63.5 × 30 × 30 میلی‌متر

نکات مهم هنگام استفاده

• مسیر حرکت قطعه متحرک باید عمود یا با زاویه صحیح بر اهرم قرقره‌ای باشد
• از وارد کردن ضربه ناگهانی یا فشار بیش‌ازحد به قرقره اجتناب شود
• از گلند مناسب برای ورودی کابل استفاده شود تا از نفوذ گردوغبار یا مایعات جلوگیری شود
• پس از نصب، تست دستی عملکرد قبل از بهره‌برداری توصیه می‌شود
• بررسی و بازدید دوره‌ای از عملکرد اهرم و کنتاکت‌ها جهت اطمینان از کارایی مطلوب انجام شود

پرسش‌های متداول

آیا این مدل در محیط‌های دارای روغن و بخار قابل استفاده است؟
بله، با توجه به بدنه فلزی مقاوم و درجه حفاظت IP65، عملکرد مطلوبی در محیط‌های صنعتی دارد.

آیا نصب آن در تابلوهای کوچک ممکن است؟
بله، طراحی فشرده این مدل امکان نصب در فضاهای محدود را فراهم می‌سازد.

چه نوع اهرمی در این مدل استفاده شده؟
از نوع فشاری ثابت با قرقره فلزی یا پلاستیکی مقاوم استفاده شده است.

آیا قابلیت عملکرد سریع دارد؟
بله، مکانیسم Snap Action باعث پاسخ‌دهی سریع و دقیق در تحریک‌ها می‌شود.

در چه صنایعی کاربرد بیشتری دارد؟
در صنایع فلزکاری، بسته‌بندی، مواد غذایی، خودروسازی و خطوط نقاله کاربرد فراوان دارد.
