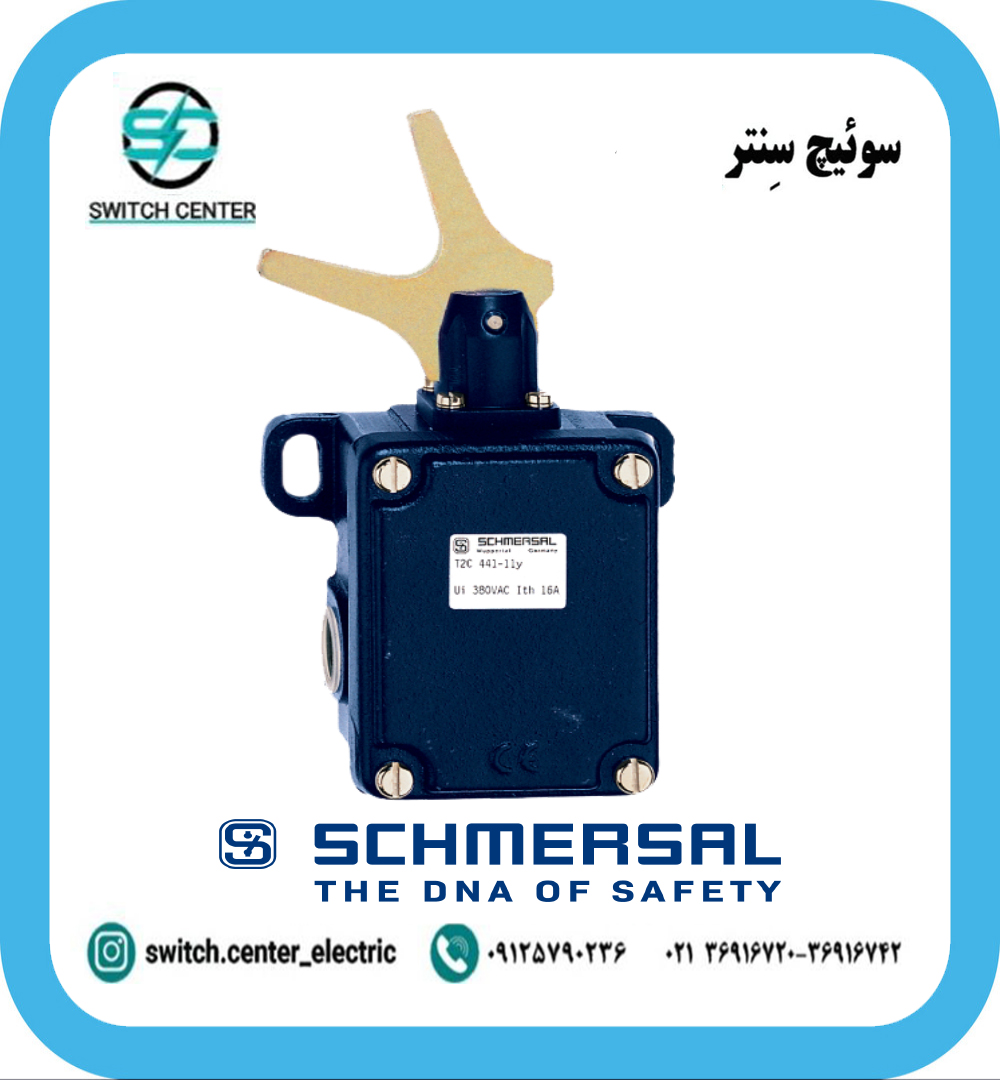

لیمیت سوئیچ شمرسال(SCHMERSAL)مدلM2C 441-11Y

لیمیت سوئیچ شمرسال مدلM2C 441-11Y یکی از مدل‌های ممتاز کلید موقعیت (Limit Switch) طراحی‌شده برای شرایط کاری صنعتی با انعطاف بالا، دوام زیاد و نصب آسان است. این کلید با ترکیب ساختار فلزی مقاوم و عملکرد دقیق، برای استفاده در خطوط تولید، ماشین‌آلات خودکار، نقاله‌ها و تجهیزات صنعتی که نیازمند قطع یا وصل موقعیت مکانیکی هستند، انتخاب بسیار مناسبی محسوب می‌شود.

معرفی لیمیت سوئیچ Schmersal مدل M2C 441‑11Y

مدل M2C 441‑11Y از سری “441” برند Schmersal طراحی شده است. بدنه این سوئیچ از فلز ریخته‌گری‌شده (Cast Iron) یا آلومینیوم گالوانیزه ساخته شده و برای شرایط کاری سخت مانند ارتعاش، گردوغبار، روغن و دمای بالا مناسب است. این مدل دارای دو ورودی کابل M20×1.5، اهرم تحریک از نوع Fork Lever (اهرم چنگکی) و قابلیت تنظیم یا نصب سر تحریک از چهار جهت مختلف می‌باشد. ساختار “Snap Action” آن تضمین می‌کند که سوئیچ عملکرد سریع و قابل اطمینانی ارائه دهد.

ویژگی‌های کلیدی لیمیت سوئیچ Schmersal مدل M2C 441‑11Y

• بدنه فلزی ریخته‌گری‌شده با پوشش مقاوم و طول عمر بالا.
• دو ورودی کابل با رزوه M20×1.5 برای نصب کابل‌های صنعتی.
• دارای اهرم تحریک نوع Fork Lever با ساختار قابل‌تنظیم جهت نصب انعطاف‌پذیر.
• قابلیت تنظیم سر تحریک در چهار جهت مختلف (هر ۹۰ درجه) تا نصب در مسیرهای متفاوت آسان گردد.
• عملکرد Snap Action برای قطع و وصل سریع کنتاکت ها با دقت بالا.
• درجه حفاظت IP65 برای کار در محیط‌های صنعتی با شرایط نامساعد.
• طول عمر مکانیکی بالا با حداقل میلیون‌ها بار عملکرد.
• مناسب برای جریان و ولتاژ کاری متداول در کاربردهای صنعتی.

کاربردهای لیمیت سوئیچ Schmersal مدل M2C 441‑11Y در صنعت

• تشخیص موقعیت انتهایی حرکت در نقاله‌های صنعتی یا سیستم‌های انتقال.
• کنترل موقعیت بازوها یا قطعات متحرک در ماشین‌آلات فلزکاری، پرس، خم‌کاری یا برش.
• استفاده در تابلوهای کنترل، اتوماسیون، ایمنی ماشین‌آلات و تجهیزات صنعتی.
• نصب در محیط‌هایی با شرایط سخت مانند کارگاه‌های تولید، خطوط اتوماسیون و ماشین‌آلات پرسرعت.
• مناسب برای پروژه‌هایی که نیازمند کلید موقعیتی قابل تنظیم و نصب انعطاف‌پذیر هستند.

مزایای استفاده از لیمیت سوئیچ Schmersal مدل M2C 441‑11Y

• افزایش اعتماد به عملکرد سیستم کنترل با دقت بالا در تشخیص موقعیت.
• کاهش هزینه‌های نگهداری و خرابی به‌دلیل طراحی مقاوم و ساختار فلزی.
• امکان نصب در مسیرهای متنوع و شرایط متفاوت به‌واسطه تنظیم‌پذیری اهرم.
• دوام بالا حتی در محیط‌های صنعتی با ارتعاش، گردوغبار یا روغن.
• ارتقای ایمنی ماشین‌آلات با قطع و وصل مطمئن در نقاط تعیین‌شده.
• تسهیل نصب، راه‌اندازی و نگهداری به‌دلیل طراحی مهندسی‌شده و مستندات فنی کامل.

مشخصات فنی لیمیت سوئیچ Schmersal مدل M2C 441‑11Y

• مدل: M2C 441‑11Y
• نوع تحریک: Fork Lever (اهرم چنگکی)
• تعداد کنتاکت: ۱ باز (NO) + ۱ بسته (NC)
• جنس بدنه: فلز ریخته‌گری‌شده گالوانیزه
• ورودی کابل: ۲ عدد M20 × 1.5
• درجه حفاظت: IP65
• ابعاد تقریباً: 106 × 99 × 63 میلی‌متر (بدنه اصلی)
• جریان نامی: مطابق با دسته AC‑15 تا 4 آمپر، ولتاژ نامی تا 250 ولت AC
• دمای کاری: از تقریبا ‑30 درجه تا +90 درجه سانتی‌گراد
• تعداد عملیات مکانیکی حداقل: 5 میلیون بار
• نوع عملکرد: Snap Action
• عملکرد قطعی: 2 × 2.5 میلی‌متر فاصله باز شدن کنتاکت‌ها

نکات مهم هنگام نصب و استفاده

• مسیر حرکت قطعه متحرک را دقیق تعیین کنید تا اهرم Fork Lever در زاویه مناسب قرار گیرد.
• ورودی کابل‌ها را با مهر و موم مناسب از لحاظ آب‌بندی و محافظت در برابر گردوغبار یا روغن انجام دهید.
• پس از نصب، چندین بار سوئیچ را با حرکت تحریک دستی آزمایش کنید تا عملکرد قطع و وصل به‌درستی انجام گیرد.
• در محیط‌های دارای ارتعاش بالا یا نفوذ مواد شیمیایی، بررسی دوره‌ای بدنه و اتصالات توصیه می‌شود.
• از فشار بیش‌ازحد بر اهرم خودداری نمایید تا پیش از زمان کاربری عمر دستگاه کاهش نیابد.

پرسش‌های متداول

آیا می‌توان برای شرایط مرطوب یا روغنی از این سوئیچ استفاده کرد؟
بله، با توجه به بدنه فلزی مقاوم و درجه حفاظت IP65، در محیط‌های صنعتی با وجود گردوغبار یا روغن نیز مناسب می‌باشد.
آیا جهت نصب اهرم محدودیت دارد؟
خیر، سر تحریک اهرم می‌تواند جهت‌های متفاوتی داشته باشد و نصب در چهار زاویه ۹۰ درجه ممکن است.
آیا طول عمر مکانیکی مناسبی دارد؟
بله، حداقل ۵ میلیون بار عملکرد تضمین‌شده است که برای کاربردهای صنعتی مناسب است.
برای نصب در فضای محدود مناسب است؟
بله، ابعاد آن به گونه‌ای طراحی شده است که نصب در تابلوها یا بخش‌هایی با فضا محدود نیز امکان‌پذیر است.
آیا برای کاربردهای ایمنی سطح بالا (مثلاً SIL یا PL) طراحی شده؟
این مدل بیشتر برای کاربردهای کنترل موقعیت و میان‌کار (medium‑duty) طراحی شده است؛ لذا برای کاربردهایی با سطح ایمنی بسیار بالا لازم است مشخصات کامل ایمنی و استاندارد مربوطه بررسی گردد.
