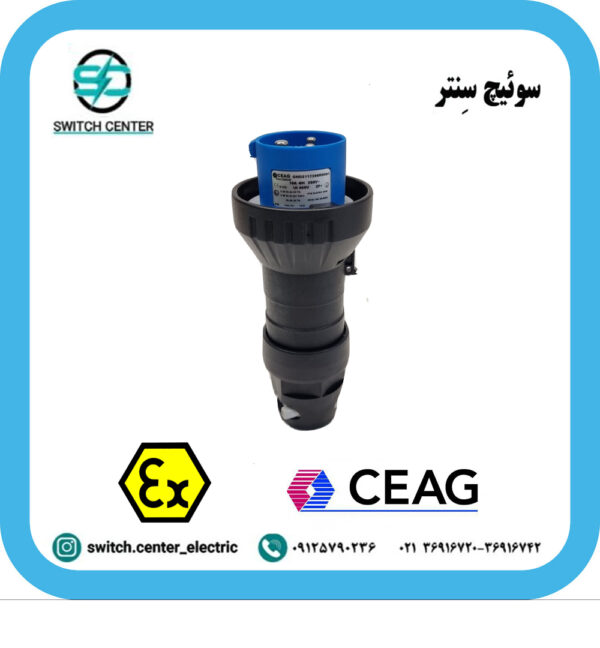

پلاگ ضدانفجار سیاگ (CEAG)

پلاگ ضدانفجار سیاگ یک پلاگ صنعتی ایمن (Explosion-Proof Plug) برای تأمین و قطع برق در محیط‌های مستعد انفجار است که امکان اتصال و جداسازی مطمئن تجهیزات برقی را در حضور گازها و بخارات قابل اشتعال فراهم می‌کند. پلاگ ضدانفجار سیاگ با بدنه مقاوم، آب‌بندی مناسب و طراحی مطابق استانداردهای Ex، انتخابی مطمئن برای صنایع نفت، گاز، پتروشیمی، شیمیایی و محیط‌های صنعتی خطرناک محسوب می‌شود.

معرفی پلاگ ضدانفجار سیاگ

پلاگ ضدانفجار سیاگ یک اتصال‌دهنده صنعتی (Industrial Plug) از نوع ضدانفجار است که برای استفاده در مناطق طبقه‌بندی‌شده به‌عنوان Hazardous Area طراحی شده است. این پلاگ معمولاً به همراه سوکت ضدانفجار هم‌خانواده خود مورد استفاده قرار می‌گیرد و امکان اتصال و قطع مدار برق تجهیزات را در شرایطی که حضور گاز، بخار یا گردوغبار قابل اشتعال محتمل است، فراهم می‌سازد.

در ساختار پلاگ ضدانفجار سیاگ از محفظه‌ای با طراحی ویژه استفاده می‌شود تا در صورت ایجاد قوس الکتریکی یا جرقه در هنگام وصل یا قطع، انرژی اشتعال‌زا به محیط اطراف منتقل نشود و خطر انفجار به حداقل برسد. آب‌بندی مناسب، استفاده از گلند استاندارد و طراحی داخلی مناسب مسیر جریان، از ویژگی‌های مهم این نوع پلاگ است.

پلاگ ضدانفجار سیاگ در جریان‌ها و ولتاژهای مختلف، بسته به نیاز سیستم، تولید می‌شود و معمولاً در نسخه‌های سه‌فاز به همراه نول و ارت (3P+N+PE) برای تغذیه موتورهای الکتریکی، هیترها، پمپ‌ها، کمپرسورها و سایر مصرف‌کننده‌های صنعتی به کار می‌رود.

ویژگی‌های کلیدی پلاگ ضدانفجار سیاگ

● طراحی ضدانفجار (Explosion-Proof / Ex) مطابق استانداردهای رایج مناطق خطرناک برای جلوگیری از انتشار جرقه و شعله به محیط.
● بدنه مقاوم از جنس فلز یا پلیمر صنعتی تقویت‌شده (Reinforced Industrial Housing) با استحکام مکانیکی بالا و مقاومت در برابر ضربه و خوردگی.
● درجه حفاظت بالا در برابر نفوذ گردوغبار و آب (مانند IP65 یا IP66) مناسب برای استفاده در فضای باز، محیط‌های مرطوب و خطوط فرآیندی.
● کانفیگ‌های مختلف تعداد پین مانند 3P+N+PE، 3P+PE یا مدل‌های تک‌فاز بسته به نیاز کاربرد.
● ترمینال‌های داخلی با طراحی مطمئن برای اتصال کابل، با پیچ‌های محکم و محافظت در برابر شل‌شدن در اثر لرزش.
● امکان قفل‌کردن پلاگ روی سوکت (Locking Device) برای جلوگیری از جدا شدن ناخواسته در حین کار.
● طراحی ارگونومیک بدنه جهت سهولت در گرفتن و اتصال/جداسازی توسط اپراتور، حتی با دستکش کار.
● استفاده از کانتکت‌های با کیفیت بالا (High Conductivity Contacts) برای کاهش افت ولتاژ و گرمایش در نقطه اتصال.
● سازگاری با کابل‌های صنعتی مختلف و قطرهای متنوع به کمک گلند مناسب (Cable Gland).
● امکان استفاده در بازه دمایی متنوع، متناسب با شرایط محیطی سایت‌های سردسیر و گرمسیر.

کاربردهای پلاگ ضدانفجار سیاگ در صنعت

پلاگ ضدانفجار سیاگ عمدتاً در محیط‌هایی استفاده می‌شود که در آن‌ها حضور گازها، بخارات یا گردوغبار قابل اشتعال محتمل است و در عین حال نیاز به اتصال و جداسازی دوره‌ای تجهیزات برقی وجود دارد. این محصول برای ایجاد اتصال سیار، تغذیه تجهیزات متحرک، یا تجهیزاتی که نیاز به جابه‌جایی و سرویس دوره‌ای دارند بسیار مناسب است.

برخی از مهم‌ترین کاربردهای پلاگ ضدانفجار سیاگ عبارت‌اند از:

● تغذیه الکتریکی پمپ‌ها، میکسرها، کمپرسورها و موتورهای الکتریکی در واحدهای نفت، گاز و پتروشیمی.
● اتصال هیترها (Heaters) و تجهیزات گرمایشی در محیط‌های Ex مانند مخازن، خطوط لوله و واحدهای فرآیندی.
● استفاده برای تجهیزات سیار تعمیراتی و سرویس (Portable Service Equipment) مانند پمپ‌های موقت، ابزارهای برقی و یونیت‌های تست.
● تأمین برق در سکوهای دریایی، اسکله‌های بارگیری سوخت و تأسیسات ساحلی در محیط‌های مرطوب و خورنده.
● استفاده در واحدهای ذخیره‌سازی مواد شیمیایی قابل اشتعال، رنگ، حلال‌ها و رزین‌ها.
● کاربرد در سیلوها و واحدهای انتقال مواد پودری که احتمال ایجاد گردوغبار قابل انفجار وجود دارد.
● استفاده در اتاق‌های تجهیزات، اتاق موتورخانه و ایستگاه‌های پمپ که دسته‌بندی منطقه خطر (Zone Classification) دارند.
● تغذیه موقت تجهیزات در زمان تعمیرات، اورهال و Shutdown واحدهای فرآیندی.

مزایای استفاده از پلاگ ضدانفجار سیاگ

● ایمنی بالا در مناطق خطرناک: پلاگ ضدانفجار سیاگ با طراحی ویژه ضدانفجار، احتمال ایجاد منبع اشتعال در هنگام وصل یا قطع تجهیزات را کاهش داده و از بروز حوادث انفجاری جلوگیری می‌کند.
● سهولت قطع و وصل تجهیزات: با استفاده از پلاگ و سوکت، می‌توان بدون نیاز به باز کردن ترمینال‌ها یا کابل‌ها، تجهیزات را به‌سرعت از مدار جدا یا به آن متصل کرد.
● کاهش زمان تعمیرات و سرویس: استفاده از پلاگ ضدانفجار سیاگ باعث می‌شود در زمان سرویس یا تعویض تجهیزات، عملیات جدا کردن و اتصال برق با سرعت و ایمنی بیشتر انجام شود.
● کاهش استهلاک کابل و اتصالات: به‌جای باز و بسته کردن مکرر سرکابل‌ها، ارتباط از طریق پلاگ و سوکت انجام می‌شود و عمر کابل و هادی‌ها افزایش می‌یابد.
● مقاومت در برابر شرایط محیطی سخت: بدنه مقاوم، آب‌بندی مناسب و درجه حفاظت بالا، این پلاگ را برای فضای باز، محیط‌های مرطوب، گردوغبار و محیط‌های خورنده مناسب می‌کند.
● سازگاری با استانداردهای ایمنی: استفاده از پلاگ ضدانفجار سیاگ کمک می‌کند تا الزامات HSE و استانداردهای ایمنی فرایند در واحدهای صنعتی به‌صورت ساده‌تر برآورده شود.
● قابلیت جابه‌جایی تجهیزات: با داشتن سیستم پلاگ و سوکت، امکان جابه‌جا کردن تجهیزات از یک محل به محل دیگر بدون تغییرات اساسی در کابل‌کشی فراهم می‌شود.
● کاهش ریسک خطای اپراتور: طراحی واضح، نشانه‌گذاری فازها، نول و ارت و مکانیزم قفل، احتمال اتصال نادرست یا جدا شدن ناخواسته را کاهش می‌دهد.

مشخصات فنی پلاگ ضدانفجار سیاگ

توجه: مقادیر زیر به‌صورت کلی و متداول برای پلاگ‌های ضدانفجار صنعتی ذکر می‌شود و ممکن است بسته به مدل دقیق پلاگ ضدانفجار سیاگ متفاوت باشد.

• نام محصول: پلاگ ضدانفجار سیاگ (CEAG Explosion-Proof Plug).

• نوع عملکرد: پلاگ صنعتی ضدانفجار برای اتصال به سوکت متناظر، مناسب برای مناطق خطرناک.

• رنج ولتاژ نامی: متناسب با ولتاژ شبکه صنعتی، معمولاً در محدوده 230V AC تا 400/690V AC (بسته به مدل).

• رنج جریان نامی: بر اساس مدل، معمولاً در رنج‌های متداول مانند 16A، 32A، 63A یا بالاتر.

• تعداد پل‌ها: نسخه‌های سه‌فاز با نول و ارت (3P+N+PE) و نسخه‌های دیگر مطابق نیاز کاربرد.

• جنس بدنه: پلیمر صنعتی تقویت‌شده یا آلیاژ فلزی مقاوم در برابر ضربه و خوردگی.

• درجه حفاظت: معمولاً IP65 یا IP66 برای محافظت در برابر گردوغبار و آب.

• نوع حفاظت ضدانفجار: ساختار مناسب برای کار در مناطق طبقه‌بندی‌شده (مانند Zone 1 / Zone 2 / Zone 21 / Zone 22) بسته به مدل.

• نوع ترمینال: ترمینال‌های پیچی (Screw Terminals) برای اتصال مطمئن کابل‌های مسی.

• قطر کابل مجاز: طیف مشخصی از قطرهای خارجی کابل، متناسب با سایز گلند و رنج جریان.

• دمای کاری: قابل استفاده در محدوده دمایی صنعتی (به‌طور نمونه از حدود دماهای زیر صفر تا دماهای مثبت بالا، بسته به کد مدل).

• رنگ بدنه: معمولاً در رنگ‌های صنعتی مشخص (مانند خاکستری، زرد یا ترکیبی) برای تشخیص بهتر در محیط.

• نحوه قفل: امکان قفل مکانیکی یا قرار دادن قفل ایمنی (Padlock) برای جلوگیری از استفاده غیرمجاز در برخی طراحی‌ها.

• کاربرد: اتصال و قطع ایمن برق تجهیزات در محیط‌های صنعتی معمولی و به‌ویژه محیط‌های مستعد انفجار.

نکات مهم هنگام استفاده از پلاگ ضدانفجار سیاگ

برای حصول حداکثر ایمنی و عمر مفید بالا از پلاگ ضدانفجار سیاگ رعایت نکات زیر ضروری است:

● انتخاب مدل مناسب پلاگ ضدانفجار سیاگ باید بر اساس ولتاژ، جریان، نوع شبکه (تک‌فاز یا سه‌فاز)، نوع محیط (Zone، گروه گاز یا گردوغبار) و قطر کابل انجام شود.
● نصب کابل و اتصال آن به ترمینال‌های پلاگ باید توسط تکنسین برق صنعتی آشنا با استانداردهای Ex و اصول سیم‌بندی صحیح انجام شود.
● از گلند مناسب و تأییدشده برای ورود کابل به پلاگ استفاده شود تا هم آب‌بندی و هم مهار مکانیکی کابل به‌خوبی انجام شود.
● در هنگام اتصال پلاگ ضدانفجار سیاگ به سوکت، اطمینان حاصل شود که ولتاژ، فرکانس و تعداد پل‌ها با همدیگر هماهنگ هستند و سوکت از همان رنج و سری باشد.
● در صورت وجود سیستم قفل، پس از اتصال پلاگ، قفل مکانیکی یا قفل ایمنی نصب شود تا از جدا شدن ناخواسته در حین کار جلوگیری شود.
● از استفاده پلاگ در شرایطی که رطوبت یا آلودگی شدید روی پین‌ها وجود دارد خودداری شده و در صورت نیاز قبل از اتصال، سطح تماس به‌صورت مناسب تمیز شود.
● در فرآیندهای سرویس و نگهداری، قبل از جدا کردن پلاگ، در صورت امکان تغذیه مدار از تابلو قطع شود و سپس اقدام به جداسازی شود تا از تحت‌بار بودن اتصال جلوگیری شود.
● بازدید دوره‌ای از وضعیت بدنه، گلند، کابل و پین‌ها انجام شده و در صورت مشاهده ترک، شکستگی، تغییر رنگ ناشی از حرارت یا شل‌شدن اتصالات، نسبت به تعمیر یا تعویض اقدام شود.

پرسش‌های متداول درباره پلاگ ضدانفجار سیاگ

پلاگ ضدانفجار سیاگ چه تفاوتی با پلاگ معمولی دارد؟
پلاگ ضدانفجار سیاگ به‌طور خاص برای استفاده در محیط‌های مستعد انفجار طراحی شده است. ساختار آن به‌گونه‌ای است که در صورت ایجاد قوس یا جرقه در نقطه اتصال، انرژی اشتعال‌زا به محیط اطراف منتقل نشود؛ در حالی‌که پلاگ‌های معمولی برای چنین محیط‌هایی تأیید نشده‌اند و ممکن است باعث ایجاد جرقه خطرناک شوند.

در چه صنایعی از پلاگ ضدانفجار سیاگ استفاده می‌شود؟
از پلاگ ضدانفجار سیاگ در صنایع نفت، گاز، پتروشیمی، شیمیایی، رنگ و رزین، سیلوهای مواد پودری، اسکله‌های بارگیری سوخت، سکوهای دریایی و هر محیطی که احتمال حضور گازها، بخارات یا گردوغبار قابل اشتعال وجود دارد استفاده می‌شود.

آیا می‌توان پلاگ ضدانفجار سیاگ را برای تجهیزات سیار استفاده کرد؟
بله، یکی از کاربردهای مهم پلاگ ضدانفجار سیاگ، تغذیه تجهیزات سیار مانند پمپ‌های موقت، یونیت‌های سرویس، هیترهای قابل جابه‌جایی و ابزارهای برقی در محیط‌های Ex است. این پلاگ امکان اتصال و جداسازی سریع و امن را فراهم می‌کند.

چه نکاتی در انتخاب سایز پلاگ ضدانفجار سیاگ باید رعایت شود؟
در انتخاب سایز پلاگ ضدانفجار سیاگ باید جریان نامی مصرف‌کننده، ولتاژ شبکه، تعداد پل‌ها (3P+N+PE یا سایر حالت‌ها)، قطر کابل، نوع محیط و حاشیه ایمنی مورد نظر در نظر گرفته شود تا از گرم شدن بیش از حد، افت ولتاژ و محدودیت در اتصال جلوگیری شود.

آیا امکان قفل‌کردن پلاگ ضدانفجار سیاگ برای جلوگیری از استفاده غیرمجاز وجود دارد؟
در بسیاری از طراحی‌ها امکان استفاده از مکانیزم قفل یا نصب قفل ایمنی (Padlock) روی حلقه یا براکت مخصوص پیش‌بینی شده است تا در شرایطی که نباید تجهیز زیر برق قرار گیرد، از اتصال مجدد پلاگ ضدانفجار سیاگ جلوگیری شود
