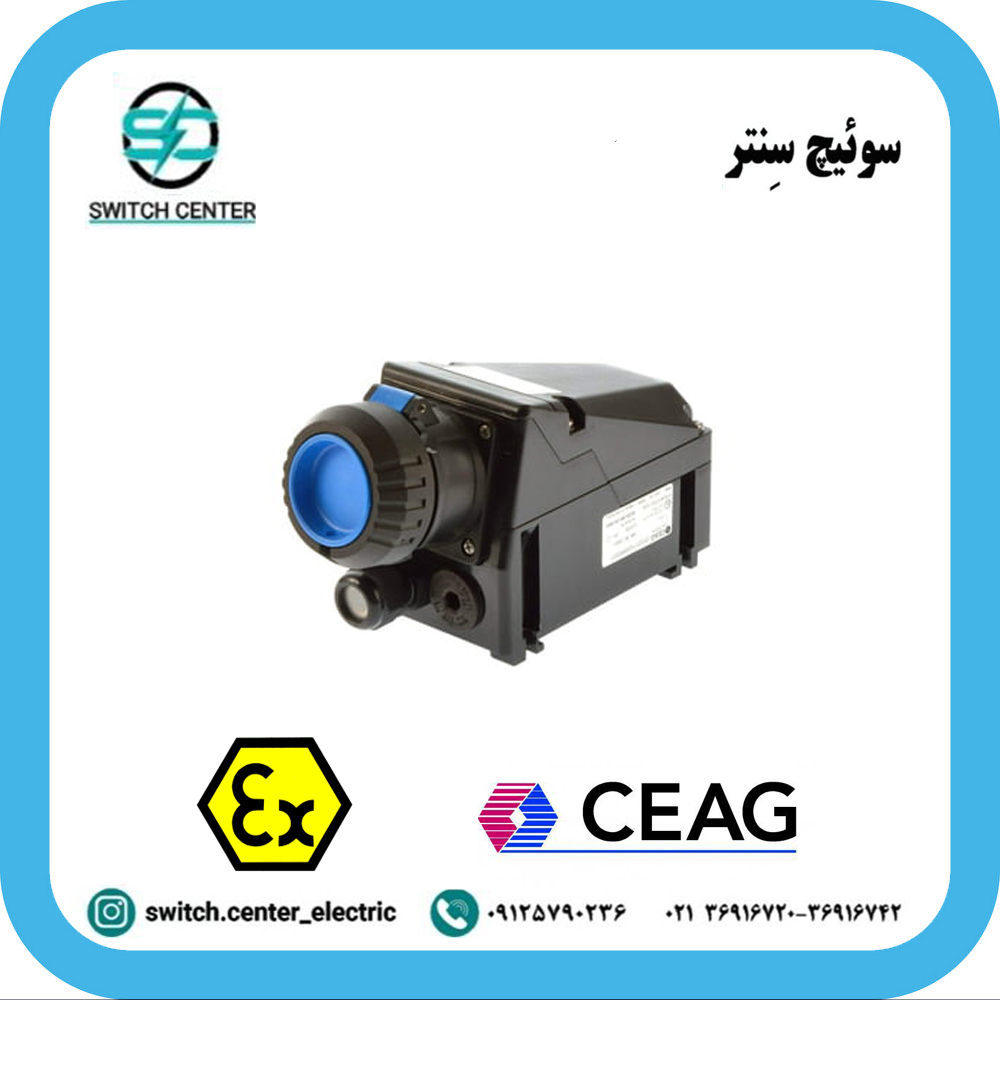

سوکت های ضدانفجار سیاگ (CEAG)

سوکت های ضدانفجار سیاگ مجموعه‌ای از سوکت‌های صنعتی ایمن (Explosion-Proof Sockets) هستند که برای تأمین و قطع برق در محیط‌های مستعد انفجار طراحی شده‌اند و امکان اتصال مطمئن تجهیزات برقی را در حضور گازها، بخارات و گردوغبار قابل اشتعال فراهم می‌کنند. سوکت های ضدانفجار سیاگ با بدنه مقاوم، طراحی ایمن، آب‌بندی قوی و ترمینال‌های صنعتی باکیفیت، انتخابی مطمئن برای استفاده در صنایع نفت، گاز، پتروشیمی، شیمیایی و سایر محیط‌های خطرناک به شمار می‌آیند.

معرفی سوکت های ضدانفجار سیاگ

سوکت های ضدانفجار سیاگ نوعی سوکت صنعتی هستند که برای استفاده در مناطق طبقه‌بندی‌شده به عنوان Hazardous Area طراحی شده‌اند؛ یعنی محیط‌هایی که در آن‌ها احتمال حضور گاز، بخار یا گردوغبار قابل اشتعال وجود دارد. این سوکت‌ها معمولاً همراه با پلاگ‌های هم‌سری خود به کار می‌روند و امکان اتصال و جداسازی سریع و ایمن تجهیزات برقی را بدون نیاز به باز کردن کابل‌ها و ترمینال‌ها فراهم می‌سازند.

در طراحی داخلی سوکت های ضدانفجار سیاگ از محفظه و کانتکت‌هایی استفاده می‌شود که قوس الکتریکی و جرقه ایجادشده در لحظه وصل یا قطع، به بیرون منتقل نشود و در نتیجه محیط اطراف دچار انفجار نگردد. بدنه سوکت معمولاً از آلیاژ مقاوم یا پلیمر صنعتی تقویت‌شده ساخته می‌شود و با درجه حفاظت بالا، در برابر نفوذ گردوغبار، آب، ضربه و عوامل خورنده مقاوم است.

سوکت های ضدانفجار سیاگ در جریان‌ها و ولتاژهای مختلف، به صورت تک‌فاز و سه‌فاز، و در ترکیب‌های مختلف پین (مانند 3P+N+PE) تولید می‌شوند تا بتوانند انواع بارهای صنعتی مانند موتور، پمپ، هیتر و تجهیزات سیار را تغذیه کنند.

ویژگی‌های کلیدی سوکت های ضدانفجار سیاگ

● طراحی ضدانفجار (Explosion-Proof / Ex) مناسب برای استفاده در محیط‌های دارای گاز، بخار یا گردوغبار قابل اشتعال.
● بدنه مقاوم از جنس فلز یا پلیمر صنعتی تقویت‌شده با استحکام مکانیکی بالا و مقاوم در برابر ضربه و خوردگی.
● درجه حفاظت بالا (معمولاً در سطح IP65 یا IP66) برای جلوگیری از نفوذ گردوغبار و آب به داخل سوکت.
● استفاده از کانتکت‌های باکیفیت (High Conductivity Contacts) برای انتقال مطمئن جریان و کاهش افت ولتاژ و گرمای اضافی.
● امکان ارائه در ترکیب‌های پین مختلف، مانند 2P+PE، 3P+PE، 3P+N+PE، متناسب با نوع شبکه و مصرف‌کننده.
● ترمینال‌های داخلی با طراحی صنعتی و پیچ‌های محکم برای اتصال امن کابل و مقاومت در برابر لرزش.
● سازگاری با پلاگ‌های ضدانفجار هم‌سری برای ایجاد یک مجموعه کامل پلاگ و سوکت ضدانفجار سیاگ.
● طراحی ارگونومیک سوکت و درپوش برای باز و بسته‌شدن راحت توسط اپراتور، حتی با دستکش کار.
● امکان قفل‌کردن درپوش سوکت یا محل اتصال پلاگ برای جلوگیری از جدا شدن ناخواسته یا استفاده غیرمجاز.
● قابلیت کار در بازه دمایی وسیع، مناسب برای سایت‌های سردسیر، گرمسیر و محیط‌های صنعتی سخت.

کاربردهای صنعتی سوکت های ضدانفجار سیاگ

سوکت های ضدانفجار سیاگ در هر جایی که نیاز به اتصال و قطع ایمن برق در محیط‌های مستعد انفجار وجود داشته باشد، کاربرد دارند. این سوکت‌ها به‌ویژه برای تغذیه تجهیزات سیار، تجهیزات موقت و تجهیزاتی که نیاز به جداسازی دوره‌ای دارند، بسیار مناسب هستند.

برخی از کاربردهای متداول سوکت های ضدانفجار سیاگ عبارت‌اند از:

● واحدهای نفت، گاز و پتروشیمی برای تغذیه پمپ‌ها، میکسرها، کمپرسورها و موتورهای الکتریکی در مناطق Ex.
● راه‌اندازی و تغذیه هیترها و المنت‌های گرمایشی روی مخازن، خطوط لوله و تجهیزات فرآیندی در محیط‌های قابل اشتعال.
● اتصال تجهیزات سیار تعمیراتی و سرویس مانند پمپ‌های موقت، یونیت‌های شست‌وشو، فن‌های سیار و ابزارهای برقی در مناطق خطرناک.
● استفاده در اسکله‌ها، پایانه‌های سوخت و سکوهای دریایی برای تغذیه تجهیزات موجود در محیط‌های مرطوب و خورنده.
● واحدهای ذخیره‌سازی و بارگیری مواد شیمیایی، رنگ، حلال و سایر مواد قابل اشتعال.
● سیلوها، سیستم‌های انتقال مواد پودری و محیط‌هایی که خطر تشکیل ابر گردوغبار قابل انفجار وجود دارد.
● اتاق‌های موتورخانه، ایستگاه‌های پمپاژ و ایستگاه‌های تقلیل فشار گاز با طبقه‌بندی Zone.
● تأمین برق موقت در زمان اورهال، تعمیرات اساسی (Shutdown) و نصب موقت تجهیزات در محیط‌های Ex.

مزایای استفاده از سوکت های ضدانفجار سیاگ

● ایمنی بیشتر در محیط‌های خطرناک: سوکت های ضدانفجار سیاگ با جلوگیری از انتشار جرقه و شعله به محیط اطراف، ریسک انفجار را در هنگام وصل و قطع تجهیزات کاهش می‌دهند.
● سهولت در اتصال و جداسازی تجهیزات: استفاده از مجموعه پلاگ و سوکت به جای باز و بسته‌کردن ترمینال‌ها، فرایند راه‌اندازی و سرویس تجهیزات را ساده و سریع می‌کند.
● کاهش زمان توقف خط و تعمیرات: اپراتور می‌تواند تجهیزات را به‌سرعت جدا و جایگزین کند، بدون صرف زمان زیاد برای سیم‌بندی مجدد.
● افزایش عمر کابل و اتصالات: به جای باز کردن مکرر سر کابل، اتصال از طریق سوکت های ضدانفجار سیاگ انجام می‌گیرد و در نتیجه کابل کمتر آسیب می‌بیند.
● مقاومت بالا در برابر شرایط محیطی: بدنه مقاوم و درجه حفاظت مناسب، این سوکت‌ها را برای فضای باز، محیط‌های مرطوب، گردوغبار زیاد و شرایط خورنده مناسب می‌کند.
● سازگاری با استانداردهای ایمنی و HSE: استفاده از سوکت های ضدانفجار سیاگ به رعایت دستورالعمل‌های ایمنی فرایند و الزامات بازرسی کمک می‌کند.
● قابلیت جابه‌جایی تجهیزات: با وجود سیستم پلاگ و سوکت، می‌توان تجهیزات را بدون تغییر در کابل‌کشی ثابت، از نقطه‌ای به نقطه دیگر منتقل کرد.
● کاهش احتمال خطای اپراتور: طراحی واضح محل پین‌ها، رنگ‌بندی و وجود کلید یا قفل ایمنی، احتمال اتصال اشتباه یا جدا شدن ناخواسته را کاهش می‌دهد.

مشخصات فنی کلی سوکت های ضدانفجار سیاگ

توجه: اعداد زیر به صورت کلی و تقریبی برای سوکت‌های ضدانفجار صنعتی بیان می‌شوند و در مدل‌های مختلف سوکت های ضدانفجار سیاگ ممکن است متفاوت باشند.

• نام محصول: سوکت های ضدانفجار سیاگ (CEAG Explosion-Proof Sockets).

• نوع کاربرد: اتصال و قطع ایمن مدار قدرت و فرمان در محیط‌های مستعد انفجار.

• ولتاژ نامی: معمولاً در محدوده 230 ولت AC تا 400/690 ولت AC بسته به مدل و سری.

• جریان نامی: متداول در رنج‌های 16 آمپر، 32 آمپر، 63 آمپر و بالاتر برای مصارف سنگین‌تر.

• تعداد پل‌ها: نسخه‌های 2P+PE، 3P+PE، 3P+N+PE متناسب با نوع بار و شبکه برق.

• جنس بدنه: پلیمر صنعتی تقویت‌شده یا آلیاژ فلزی مقاوم در برابر ضربه، خوردگی و شرایط محیطی سخت.

• درجه حفاظت: معمولاً IP65 یا IP66 برای حفاظت در برابر گردوغبار و پاشش آب.

• نوع حفاظت ضدانفجار: مناسب برای منطقه‌های طبقه‌بندی‌شده Zone 1، Zone 2 و در برخی مدل‌ها Zone 21 و Zone 22 (بسته به سری).

• نوع ترمینال داخلی: ترمینال پیچی صنعتی جهت اتصال کابل مسی با سطح مقطع متناسب با جریان نامی.

• قطر کابل مجاز: بازه مشخص بر حسب میلی‌متر، مطابق با سایز گلند و سطح مقطع کابل.

• دمای کاری: مناسب برای بازه دمایی مورد نیاز محیط‌های صنعتی از دماهای زیر صفر تا دماهای مثبت بالا (بسته به مدل).

• رنگ بدنه: غالباً رنگ‌های صنعتی قابل تشخیص مانند خاکستری، زرد یا ترکیبی جهت دید بهتر.

• امکان قفل: قابلیت نصب قفل ایمنی یا مکانیزم قفل مکانیکی برای جلوگیری از استفاده غیرمجاز یا جدا شدن ناخواسته پلاگ.

نکات مهم هنگام نصب و استفاده از سوکت های ضدانفجار سیاگ

برای دستیابی به حداکثر ایمنی و عمر مفید بالا، در نصب و بهره‌برداری از سوکت های ضدانفجار سیاگ رعایت موارد زیر الزامی است:

● انتخاب مدل مناسب سوکت های ضدانفجار سیاگ باید بر اساس ولتاژ، جریان مصرف‌کننده، تعداد پل‌ها، نوع محیط (Zone و گروه گاز/گردوغبار) و قطر کابل انجام شود.
● نصب و سیم‌بندی سوکت باید فقط توسط تکنسین یا مهندس برق صنعتی آشنا با استانداردهای تجهیزات Ex و مقررات ایمنی انجام گیرد.
● برای ورود کابل به سوکت از گلند مناسب و تأییدشده استفاده شود تا هم آب‌بندی کامل و هم مهار مکانیکی کابل تأمین گردد.
● مسیر کابل باید به‌گونه‌ای انتخاب شود که در معرض کشش، خم شدید، لبه تیز، سطوح داغ یا ضربه مستقیم قرار نگیرد.
● قبل از اتصال پلاگ به سوکت، از هم‌خوانی ولتاژ، جریان، تعداد پل‌ها و نوع سری پلاگ و سوکت اطمینان حاصل کنید.
● از تحت بار بودن بیش از حد سوکت های ضدانفجار سیاگ خودداری شود؛ جریان مصرف‌کننده نباید از جریان نامی سوکت بیشتر باشد.
● در برنامه نگهداری دوره‌ای، وضعیت بدنه، گلند، کابل، پین‌ها و کانتکت‌های داخلی بررسی و در صورت مشاهده هرگونه تغییر رنگ، سوختگی یا شل‌شدن، نسبت به تعمیر یا تعویض اقدام شود.
● در صورت نیاز به جداسازی، اگر امکان‌پذیر است ابتدا برق مدار از تابلو قطع شده و سپس پلاگ از سوکت جدا شود تا از ایجاد قوس تحت بار جلوگیری شود.

پرسش‌های متداول درباره سوکت های ضدانفجار سیاگ

سوکت های ضدانفجار سیاگ چه تفاوتی با سوکت‌های معمولی دارند؟
سوکت های ضدانفجار سیاگ به‌طور خاص برای استفاده در مناطق مستعد انفجار طراحی شده‌اند؛ محفظه و کانتکت‌های آن‌ها طوری ساخته شده که در صورت ایجاد قوس یا جرقه، این انرژی به بیرون منتقل نشود و محیط اطراف دچار انفجار نگردد، در حالی‌که سوکت‌های معمولی چنین ساختاری ندارند.

در چه صنایعی استفاده از سوکت های ضدانفجار سیاگ توصیه می‌شود؟
در صنایعی مانند نفت، گاز، پتروشیمی، شیمیایی، رنگ و رزین، سیلوهای مواد پودری، پایانه‌های سوخت، سکوهای دریایی و هر محیطی که گاز، بخار یا گردوغبار قابل اشتعال وجود دارد، استفاده از سوکت های ضدانفجار سیاگ توصیه می‌شود.

آیا سوکت های ضدانفجار سیاگ برای تجهیزات سیار مناسب هستند؟
بله، یکی از مهم‌ترین کاربردهای سوکت های ضدانفجار سیاگ تغذیه تجهیزات سیار و موقت مانند پمپ‌های موقت، هیترهای قابل جابه‌جایی، یونیت‌های شست‌وشو و ابزارهای برقی در محیط‌های Ex است، زیرا اتصال و جداسازی آن‌ها سریع و ایمن انجام می‌شود.

در انتخاب جریان نامی سوکت های ضدانفجار سیاگ به چه نکاتی باید توجه کرد؟
باید حداکثر جریان مصرف‌کننده، نوع بار (موتوری یا اهمی)، طول کابل و شرایط محیطی بررسی شود. جریان نامی سوکت های ضدانفجار سیاگ باید همیشه مساوی یا بزرگ‌تر از جریان کاری مدار باشد تا از گرم‌شدن بیش از حد و کاهش عمر تجهیز جلوگیری شود.

آیا امکان قفل‌کردن سوکت های ضدانفجار سیاگ برای جلوگیری از استفاده غیرمجاز وجود دارد؟
در بسیاری از مدل‌ها امکان به‌کارگیری مکانیزم قفل یا نصب قفل ایمنی (پدلاک) روی سوکت یا مجموعه پلاگ و سوکت وجود دارد تا در زمان تعمیرات، اورهال یا ممنوعیت استفاده، از اتصال مجدد ناخواسته جلوگیری شود.
