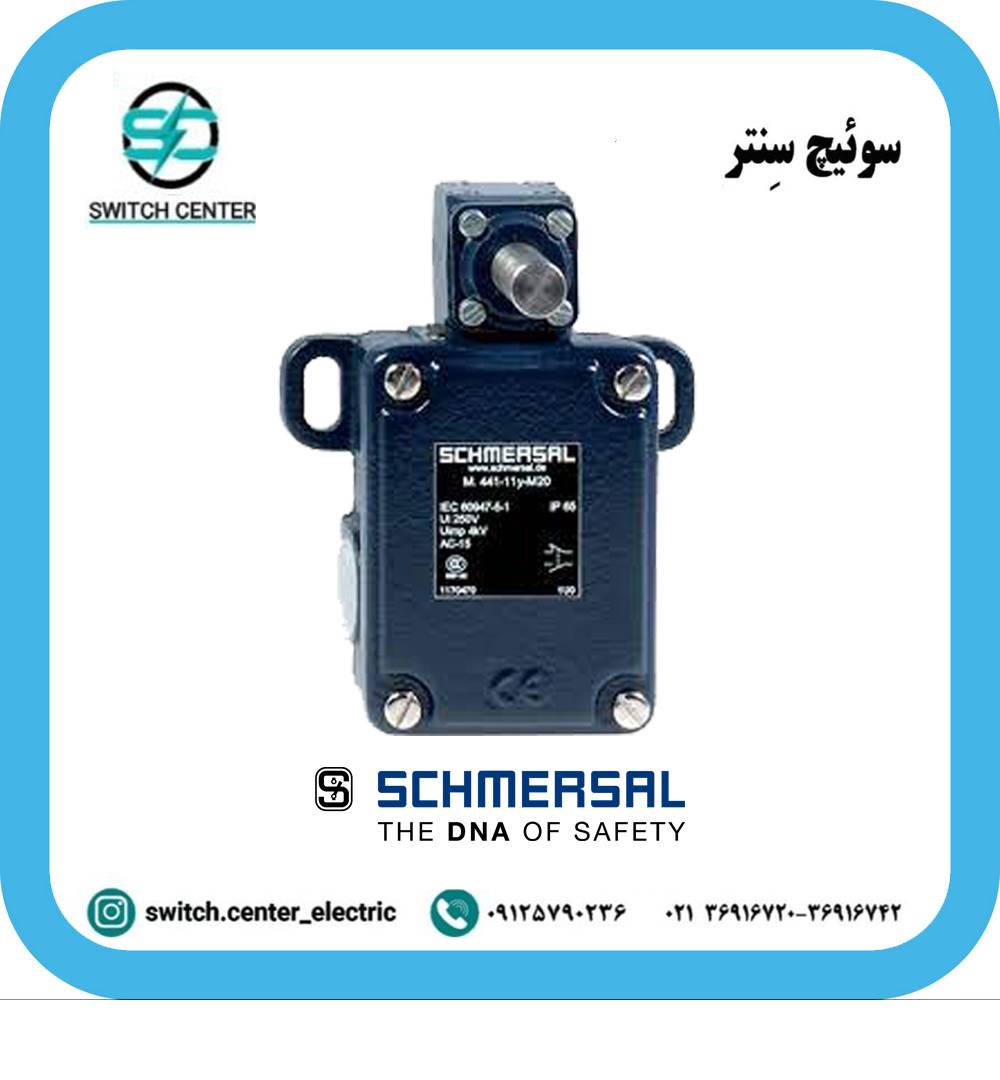

لیمیت سوئیچ شمرسال آلمان ML 441-11Y-M20 SCHMERSAL
میکروسوئیچ و لیمیت سوئیچ لیمیت سوئیچ شمرسال آلمان ML 441-11Y-M20 SCHMERSAL، یک نوع سوئیچ کوچک و بسیار حساس است که برای فعال سازی نیاز به فشردهسازی حداقلی دارد.
این سوئیچها به عنوان دکمههای کوچک در لوازم خانگی و تابلوهای سوئیچ معمولاً مورد استفاده قرار میگیرند. یک نمونه از لیمیت سوئیچها، مدل ML 441-11Y میباشد که یکی از پرکاربردترین لیمیت سوئیچها در صنعت است.
این مدل میکروسوئیچ دارای دو طرف است و تولید آلمان است. از این لیمیت سوئیچ در مختلف زمینهها از جمله صنعت، ساخت و ساز، کشاورزی، تجاری و صنعت حمل و نقل استفاده میشود
لیمیت سوئیچ شمرسال آلمان ML 441-11Y-M20 SCHMERSAL
تاییدیه ها – استانداردها
گواهینامه ها |
CCC |
داده های عمومی
استانداردها |
EN IEC 60947-5-1 |
اصل کار |
مکانیکی |
فرم اسلاید |
کرچک |
مصالح ساختمانی |
چدن خاکستری، گالوانیزه |
مواد پوشش مسکن |
نقاشی شده |
وزن ناخالص |
1655 گرم |
داده های عمومی – ویژگی ها
تعداد معمولاً بسته (NC) |
1 |
تعداد معمولاً باز (NO) |
1 |
طبقه بندی ایمنی – خروجی های ایمنی
B 10D تماس معمولی بسته (NC) |
2,000,000 عملیات |
داده های مکانیکی
عنصر فعال کننده |
اهرم غلتکی |
مواد غلتکی |
پلاستیک |
عمر مکانیکی حداقل |
10,000,000 عملیات |
زاویه فعال، از سمت چپ محور سوئیچ |
30 درجه |
زاویه فعال، از سمت راست محور سوئیچ |
30 درجه |
باز کردن تماس |
2 × 2.5 میلی متر |
سرعت عمل، حداقل |
1 میلی متر در دقیقه |
سرعت عمل، حداکثر |
3 متر بر ثانیه |
توجه (سرعت عمل) |
سرعت عمل با زاویه تحریک عمودی به محور سوئیچ |
داده های مکانیکی – تکنیک اتصال
خاتمه دادن |
پایانه های پیچ M20 x 1.5 |
بخش کابل، حداقل |
1.5 میلی متر مربع |
بخش کابل، حداکثر |
2.5 میلی متر مربع |
توجه (بخش کابل) |
همه نشانه ها از جمله فرول های هادی. |
مقطع سیم |
13 AWG |
داده های مکانیکی – ابعاد
طول سنسور |
63 میلی متر |
عرض سنسور |
106 میلی متر |
ارتفاع سنسور |
192 میلی متر |
عرض کرچک |
9 میلی متر |
قطر کرچک |
36 میلی متر |
شرایط محیطی
درجه محافظت |
IP65 |
دمای محیط |
-30 … +90 درجه سانتی گراد |
شرایط محیطی – مقادیر عایق
ولتاژ عایق نامی U i |
250 VAC |
ولتاژ U imp مقاومت در برابر ضربه نامی |
6 کیلو ولت |
داده های الکتریکی
جریان تست حرارتی |
16 الف |
دسته استفاده AC-15 |
250 VAC |
دسته استفاده AC-15 |
4 الف |
عنصر سوئیچینگ |
تماس NO، تماس NC |
توجه (عنصر تعویض) |
پل های تماسی با جداسازی گالوانیکی |
اصل سوئیچینگ |
اقدام سریع |
مدت زمان پرش، حداکثر |
5 میلی ثانیه |
جنس کنتاکت ها، برقی |
