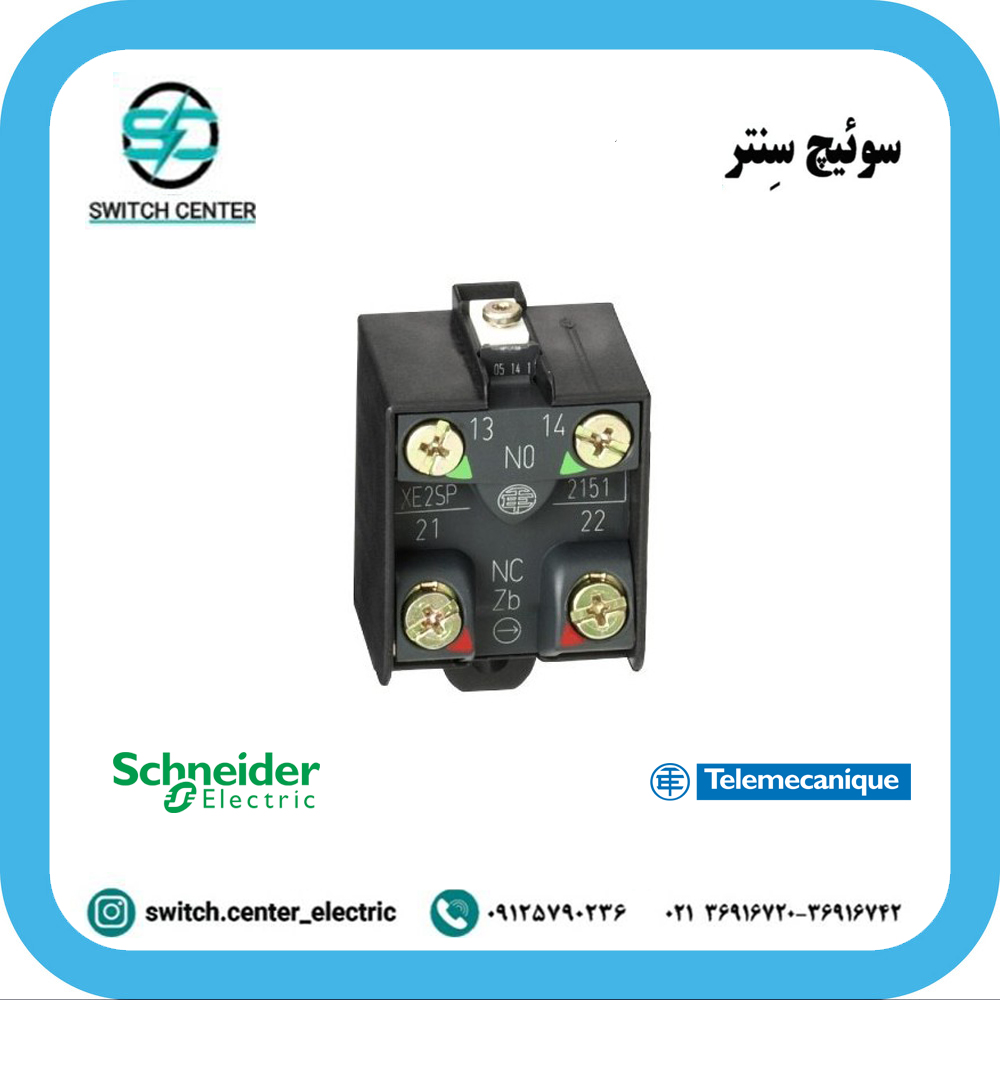

کنتاکت لیمیت سوئیچ تله مکانیک XE2SP2151

کنتاکت لیمیت سوئیچ تله مکانیک XE2SP2151 قطعه‌ای حیاتی برای تکمیل عملکرد دقیق و ایمن سیستم‌های لیمیـت‌سوئیچ در خطوط اتوماسیون صنعتی است. این بلوک کنتاکت با طراحی ماژولار و ترکیب ۱ NC + ۱ NO، امکان انجام عمل قطع و وصل سریع (Snap action) را فراهم می‌کند و به مهندسین و تکنسین‌ها امکان می‌دهد کنترل موقعیت حفاظ‌ها و قطعات متحرک را با اطمینان بالا انجام دهند.

معرفی کنتاکت لیمیت سوئیچ تله مکانیک XE2SP2151

کنتاکت بلوک XE2SP2151 از برند معتبر تله مکانیک (Telemecanique Sensors) بخشی از سری OsiSense XC Standard است که برای نصب روی بدنه‌های لیمیـت‌سوئیچ مانند ZCKJ، ZCKL، ZCKM، ZCD21 و سایر مدل‌ها طراحی شده است. این قطعه به عنوان واسطه بین مکانیک تحریک‌کننده و مدار الکتریکی عمل می‌کند که پس از تحریک کلید، سیگنال موقعیت را ارسال می‌کند. طراحی فشرده، نصب سریع و ترکیب کنتاکت مناسب از ویژگی‌های برجسته این محصول محسوب می‌شود.

ویژگی‌های کلیدی کنتاکت لیمیت سوئیچ تله مکانیک XE2SP2151

• ترکیب کنتاکت «۱ NO + ۱ NC» برای انعطاف در طراحی مدارهای ایمنی و کنترل.
• عملکرد سریع قطع و وصل (Snap action) برای کاهش زمان واکنش.
• ترمینال‌های Screw‑clamp با ظرفیت سیم 0.34 تا 2×1.5 mm² جهت نصب مطمئن.
• تماس‌های نقره‌ای (Silver‑plated contacts) برای رسانایی بالا و افت کم.
• مقاومت بسیار پایین در مسیر تماس (< 25 mΩ) برای عملکرد با کیفیت.
• سازگاری با بدنه‌های سری XC Standard از قبیل XCKJ, XCKM, XCKL, XCKS.
• جریان نامی AC‑15: 3 A در 240 V؛ DC‑13: 0.27 A در 250 V (مطابق استاندارد IEC 60947‑5‑1).
• دوام الکتریکی بالا: حدود 5 000 000 چرخه تحت شرایط DC‑13.

کاربردهای کنتاکت لیمیت سوئیچ تله مکانیک XE2SP2151 در صنعت

• ماشین‌آلات بسته‌بندی، بسته‌گذاری و برچسب‌زنی که وضعیت درب یا حفاظ باید ثبت شود.
• نقاله‌ها، خطوط تولید و انتقال مواد که قطعه یا محصول عبوری باید با کلید موقعیت ارتباط داشته باشد.
• صنایع خودروسازی، فلزکاری، مواد غذایی و دارویی که ایمنی و تکرار بالا اهمیت دارد.
• تابلوهای فرمان، کابینت‌های اتوماسیون و اتصالات صنعتی با فضای نصب محدود.
• سیستم‌های ایمنی در ماشین‌آلات که نیاز به سیگنال سریع برای توقف اضطراری دارند.

مزایای استفاده از کنتاکت لیمیت سوئیچ تله مکانیک XE2SP2151

• افزایش دقت کنترل موقعیت به دلیل عملکرد سریع و دقیق کنتاکت Snap action.
• کاهش زمان توقف دستگاه و نگهداری به واسطه نصب و تعویض ماژول ساده.
• تطابق با بسیاری از بدنه‌های لیمیـت‌سوئیچ سری XC استاندارد، کاهش پیچیدگی تأمین قطعه یدکی.
• مقاومت بالا در برابر سایش و خوردگی به دلیل تماس نقره‌ای و ساختار استاندارد.
• کاهش افت ولتاژ و اتلاف انرژی با ولتاژ و جریان پایین.
• مقرون‌به‌صرفه بودن در کل سیستم ایمنی به دلیل افزونه بودن قطعه به جای تعویض کامل.
• مناسب برای کاربردهای صنعتی سرعت بالا با روانکاری کم و حفاظت بالا.
• افزایش عمر مفید سیستم در محیط‌های پرتردد با تحریک مکرر.

مشخصات فنی کنتاکت لیمیت سوئیچ تله مکانیک XE2SP2151

• مدل محصول: XE2SP2151.
• نوع محصول: بلوک کنتاکت لیمیت‌سوئیچ (Limit Switch Contact Block) – سری XC Standard.
• ترکیب کنتاکت: 1 NO + 1 NC.
• عملکرد: Snap action (قطع و وصل سریع).
• جریان نامی: AC‑15: 3 A at 240 V؛ DC‑13: 0.27 A at 250 V.
• جنس کنتاکت‌ها: نقره‌ای پلاتین شده (Silver‑plated contacts).
• مقاومت ترمینال: کمتر از 25 mΩ.
• ظرفیت اتصال سیم: 1 × 0.34 … 2 × 1.5 mm²، نوع Screw‑clamp.
• تعداد پل‌ها (Poles): 2 پل (2‑Pole).
• ولتاژ عایق نامی: Ui = 500 V (IEC) / 300 V (UL).
• ولتاژ مقاوم در برابر ضربه (Impulse): Uimp = 6 kV.
• دوام الکتریکی: حدود 5 000 000 چرخه (DC‑13).
• سازگار با بدنه‌های: XCKJ, XCKM, XCKL, XCKS, ZCD21.

نکات مهم هنگام استفاده از کنتاکت لیمیت سوئیچ تله مکانیک XE2SP2151

• اطمینان حاصل کنید که بلوک کنتاکت با بدنه لیمیـت‌سوئیچ انتخاب‌شده مطابقت دارد و سری XC است.
• هنگام نصب، پیچ‌های ترمینال را با گشتاور مناسب سفت کنید تا اتصال الکتریکی محکم باشد.
• در محیط‌های دارای ارتعاش زیاد، نصب و تثبیت بدنه و بلوک کنتاکت ضروری است تا تحریک ناخواسته و اشتباه صورت نگیرد.
• برای محیط‌های مرطوب، دارای گردوغبار یا خورنده، انتخاب بدنه دارای درجه حفاظت بیشتر توصیه می‌شود.
• قبل از راه‌اندازی، تماس‌های NO و NC را با تحریک عددی تست نمایید تا عملکرد دقیق و روان تایید شود.
• هنگام تعویض بلوک، نیروی برق مدار کنترل را قطع کرده و از ایمنی افراد اطمینان یابید.
• از عبور جریان یا بار بیش از نامی خودداری کنید؛ برای جریان‌های بالاتر بلوک مناسب‌تری انتخاب نمایید.

پرسش‌های متداول درباره کنتاکت لیمیت سوئیچ تله مکانیک XE2SP2151

آیا بلوک XE2SP2151 برای تمامی بدنه‌های لیمیـت‌سوئیچ تله مکانیک مناسب است؟
خیر؛ این بلوک برای بدنه‌های سری XC Standard طراحی شده و ابتدا مطابقت سری بدنه را بررسی نمایید.
آیا می‌توان از این بلوک برای جریان‌های بالای 3 A استفاده کرد؟
به‌طور استاندارد، جریان نامی AC‑15 این بلوک 3 A در 240 V است؛ برای بارهای بالاتر باید محصولی با جریان بالاتر انتخاب شود.
آیا نصب این بلوک نیاز به ابزار خاص دارد؟
خیر؛ نصب با پیچ‌گوشتی یا آچار صنعتی معمولی انجام می‌شود، اما رعایت گشتاور مناسب و اتصال محکم ترمینال‌ها مهم است.
آیا این بلوک دارای محافظ درجه حفاظت بالا (مثل IP65) است؟
خود بلوک دارای درجه حفاظت IP20 است؛ اگر در محیط‌های مرطوب یا روغنی استفاده می‌شود، باید روی بدنه‌ای با IP مناسب نصب شود.
آیا عمر بلوک تحت تحریک مکرر کاهش می‌یابد؟
خیر؛ طراحی شده برای حدود 5 000 ۰۰۰ چرخه الکتریکی است و در شرایط کاری استاندارد عملکرد مطمئنی دارد.
