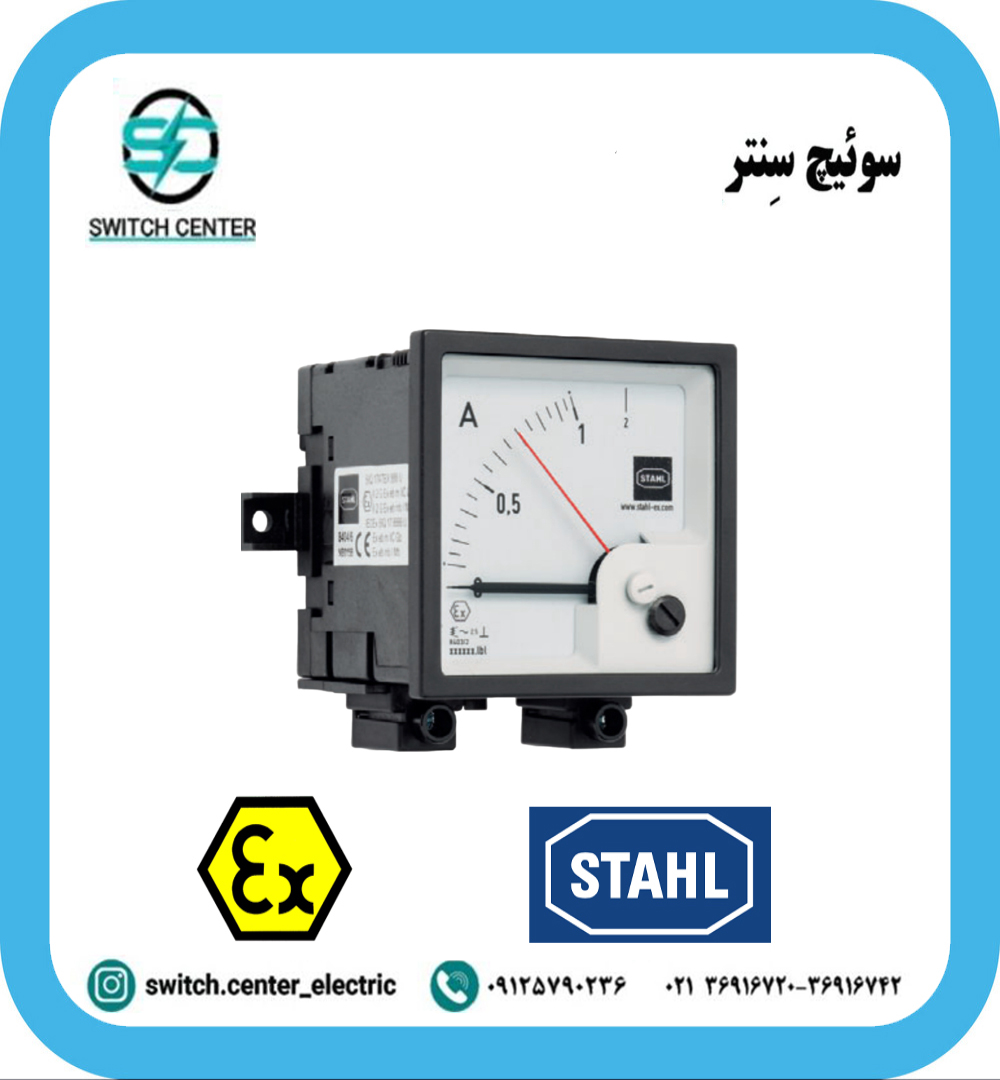

آمپرمتر های ضد انفجار اشتال (STAHL)8405و8403 سری

آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 آمپرمترهای تابلویی ویژه محیط‌های مستعد انفجار هستند که برای اندازه‌گیری و نمایش جریان مدار در زون‌های نفت، گاز، پتروشیمی و صنایع شیمیایی استفاده می‌شوند. آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 با طراحی ایمن، صفحه‌نمایش خوانا و سازگاری با ترانس‌های جریان، نظارت پیوسته بر وضعیت بار، حفاظت بهتر از موتور و افزایش امنیت اپراتور و تجهیزات را فراهم می‌کنند.

معرفی آمپرمتر های ضد انفجار اشتال سری 8405 و 8403

آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 از نوع آمپرمترهای تابلویی (Panel Mount Ammeters) مخصوص محیط‌های Ex هستند که برای نصب در درب تابلو، باکس کنترل یا پنل‌های محلی در مناطق خطرناک طراحی شده‌اند. این سری آمپرمترها معمولاً به‌صورت آنالوگ با مکانیزم Moving-Iron یا Moving-Coil و صفحه مدرج واضح ساخته می‌شوند تا اپراتور بتواند مقدار جریان را در یک نگاه کنترل کند.
بدنه و ساختار آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 مطابق الزامات حفاظت ضدانفجار، در ترکیب با محفظه‌های Ex مناسب به‌کار می‌روند و امکان نصب در Zone 1، Zone 2 و در برخی نسخه‌ها Zone 21 و Zone 22 را فراهم می‌کنند. این آمپرمترها معمولاً از طریق ترانس جریان (Current Transformer / CT) تغذیه شده و جریان اولیه مدار قدرت را به صورت مقدار ثانویه استاندارد (مثلاً 5A) روی نمایشگر خود نشان می‌دهند.

ویژگی‌ها و مزایای آمپرمتر های ضد انفجار اشتال سری 8405 و 8403

● طراحی مناسب برای محیط‌های مستعد انفجار و هماهنگ با محفظه‌ها و باکس‌های ضدانفجار اشتال.
● ساختار تابلویی (Panel Mount) با ابعاد استاندارد، مناسب برای نصب روی درب تابلو، کنسول یا ایستگاه‌های محلی.
● صفحه‌نمایش آنالوگ با درجه‌بندی واضح و عقربه بزرگ برای خوانایی بالا حتی از فاصله مناسب.
● قابلیت کار با ترانس جریان (CT Operated) برای اندازه‌گیری جریان مدارهای قدرت با جریان‌های بالا.
● دقت مناسب طبق کلاس دقت متداول آمپرمترهای صنعتی (مثلاً Class 1.5 یا 1) بسته به مدل.
● مقاومت در برابر لرزش و ضربه‌های متعارف محیط‌های صنعتی، مناسب برای نصب روی پنل‌های ماشین‌آلات.
● امکان انتخاب رنج جریان مختلف (بر اساس نسبت CT) متناسب با توان موتور، پمپ یا بار مصرفی.
● قابلیت کار در بازه دمایی متداول محیط‌های صنعتی سرد و گرم، متناسب با کلاس دمایی تجهیز.
● سازگار با سیستم‌های کنترل و مانیتورینگ برای پایش بار و جلوگیری از اضافه‌بار یا بی‌باری در موتور.
● بدنه مقاوم، ترمینال‌های محکم و کیفیت ساخت بالا مطابق استانداردهای صنعتی اروپایی.

کاربردهای آمپرمتر های ضد انفجار اشتال سری 8405 و 8403

● تابلوهای محلی (Local Control Panels) در واحدهای نفت، گاز و پتروشیمی برای نمایش جریان موتورهای پمپ، کمپرسور و فن.
● تابلوهای MCC و Motor Starter در مناطق Ex برای کنترل و پایش جریان راه‌انداز و کارکرد موتور.
● پنل‌های کنترل روی اسکیدهای فرآیندی (Skid Packages) شامل پکیج پمپاژ، واحدهای تزریق، واحدهای فیلتراسیون و… .
● تابلوهای کنترل نوار نقاله‌ها و سیستم‌های انتقال مواد در محیط‌های دارای گاز و گردوغبار قابل اشتعال.
● ایستگاه‌های پمپاژ، بوستری و تقلیل فشار گاز برای نظارت بر جریان موتورهای محرک.
● تابلوهای محلی روی سکوهای دریایی (Offshore) و تأسیسات ساحلی (Onshore) در شرایط رطوبت و خوردگی بالا.
● تابلوهای ابزار دقیق و کنترل فرایند برای کنترل جریان مصرفی هیترها، ترانس‌ها و بارهای اهمی.
● هر نوع سیستم قدرت در محیط‌های خطرناک که نیاز به نمایش دائمی جریان خط یا موتور دارد.

مشخصات فنی کلی آمپرمتر های ضد انفجار اشتال سری 8405 و 8403

• نام محصول: آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 (STAHL Ex Ammeters Series 8405 & 8403).

• نوع نصب: تابلویی (Panel Mount) برای نصب بر روی درب تابلو یا باکس کنترل.

• نوع نمایشگر: آنالوگ با صفحه مدرج و عقربه‌ای، زاویه مقیاس متداول (مثلاً 90° یا 240°) بسته به مدل.

• منبع اندازه‌گیری: ورودی از ترانس جریان ثانویه (معمولاً 5A AC)؛ نسبت CT طبق طراحی سیستم انتخاب می‌شود.

• رنج جریان قابل نمایش: بر اساس نسبت CT، مثلاً 0–10 A، 0–25 A، 0–50 A، 0–100 A و بالاتر، بسته به نیاز.

• کلاس دقت: مطابق کلاس‌های متداول آمپرمترهای صنعتی (Class 1.5 / Class 1) بسته به سری.

• ابعاد قاب: سایزهای تابلویی استاندارد (برای نمونه 72×72 یا 96×96 میلی‌متر) بسته به مدل 8405 یا 8403.

• ولتاژ عایقی: در حد ولتاژهای فرمان و استاندارد تابلویی متناسب با سطح ولتاژ ترانس جریان.

• فرکانس کاری: مناسب برای سیستم‌های AC صنعتی (معمولاً 50/60Hz).

• درجه حفاظت نمای جلو: معمولاً IP54 تا IP65 برای سطح جلوی نصب‌شده روی پنل، بسته به نوع آب‌بندی.

• محدوده دمای کاری: متناسب با کلاس دمایی تجهیز، قابل استفاده در محدوده متداول محیط‌های صنعتی سرد و گرم.

• نوع اتصال: ترمینال‌های پیچی (Screw Terminals) برای اتصال هادی‌های ثانویه CT و در صورت نیاز شنت‌ها یا مدارهای کمکی.

• سازگاری با محیط‌های Ex: طراحی شده برای استفاده در باکس‌ها و تابلوهای ضدانفجار مناسب Zone 1 / Zone 2 و در برخی مدل‌ها Zone 21 / Zone 22، بسته به تأییدیه.

• برند: اشتال (R. STAHL)، تولیدکننده معتبر تجهیزات ضدانفجار و ابزار دقیق صنعتی.

نکات مهم در انتخاب و نصب آمپرمتر های ضد انفجار اشتال سری 8405 و 8403

● هنگام انتخاب آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 حتماً رنج جریان را بر اساس جریان نامی موتور یا بار و نسبت ترانس جریان (مثلاً 200/5A، 400/5A و…) تعیین کنید.
● کلاس دقت و زاویه صفحه مدرج را متناسب با نیاز اپراتور برای خوانایی و دقت اندازه‌گیری انتخاب کنید؛ برای پایش کلی، کلاس حدود 1.5 معمولاً کافی است.
● نصب آمپرمتر باید روی درب یا صفحه‌ای انجام شود که خود در محفظه ضدانفجار یا مطابق طراحی Ex تأیید شده باشد.
● سیم‌کشی ثانویه CT به آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 باید توسط تکنسین برق مجرب، با سطح مقطع مناسب و طبق اصول ایمنی انجام شود.
● هرگز ثانویه ترانس جریان را در حین کار باز نگذارید؛ در صورت نیاز به خارج‌کردن آمپرمتر، از ترمینال‌های شنت یا اتصال کوتاه CT استفاده کنید.
● محل نصب آمپرمتر را طوری انتخاب کنید که زاویه دید اپراتور مناسب بوده و نور محیطی باعث اختلال در خواندن درجه‌بندی نشود.
● در محیط‌های با لرزش، استفاده از نحوه نصب محکم و در صورت نیاز لرزه‌گیر مکانیکی برای پنل توصیه می‌شود.
● در بازدیدهای دوره‌ای، وضعیت عقربه، شیشه جلویی، اتصالات ترمینال و هم‌خوانی مقدار آمپرمتر با مقادیر ثبت‌شده در سیستم کنترلی بررسی شود تا از صحت عملکرد اطمینان حاصل گردد.

پرسش‌های متداول درباره آمپرمتر های ضد انفجار اشتال سری 8405 و 8403

آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 برای چه محیطی مناسب هستند؟
آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 برای استفاده در محیط‌های صنعتی مستعد انفجار مانند واحدهای نفت، گاز، پتروشیمی، شیمیایی و سیلوهای مواد قابل اشتعال طراحی شده‌اند و معمولاً داخل تابلوها و باکس‌های Ex در Zone 1 و Zone 2 به‌کار می‌روند.

آیا آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 مستقیماً در خط قدرت نصب می‌شوند؟
خیر، این آمپرمترها معمولاً از طریق ترانس جریان (CT) تغذیه می‌شوند؛ جریان اصلی مدار قدرت از CT عبور می‌کند و ثانویه CT (مثلاً 5A) به ورودی آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 متصل می‌شود.

چگونه رنج نمایش آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 تعیین می‌شود؟
رنج روی صفحه، متناسب با نسبت CT انتخاب می‌شود. به‌عنوان مثال اگر CT با نسبت 400/5A باشد، آمپرمتر می‌تواند به‌گونه‌ای کالیبره شود که 5A ورودی را به‌صورت 0 تا 400A روی صفحه نشان دهد. این موضوع باید در زمان سفارش مشخص شود.

آیا می‌توان از این آمپرمترها برای موتورهای با توان‌های مختلف استفاده کرد؟
بله، با انتخاب صحیح CT و رنج مناسب، آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 برای طیف وسیعی از توان‌ها و جریان‌های موتوری قابل استفاده هستند؛ کافی است نسبت CT و رنج صفحه مطابق با جریان کاری موتور طراحی شود.

در زمان خرید آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 به چه نکاتی باید توجه کرد؟
در زمان انتخاب باید به مواردی مانند سطح ولتاژ سیستم، جریان نامی بار، نسبت CT، کلاس دقت، ابعاد تابلویی، نوع محفظه ضدانفجار مورد استفاده، محدوده دمای محیط و استانداردهای موردنیاز پروژه توجه شود تا آمپرمتر های ضد انفجار اشتال سری 8405 و 8403 به‌طور کامل با شرایط فنی و ایمنی سایت هماهنگ باشند.
