لیمیِت سوئیچ (Limit switch) یکی از اجزای اساسی و پرکاربرد در اتوماسیون صنعتی و سیستمهای کنترل است که برای نظارت و محدود کردن حرکت دستگاهها و ماشینآلات مختلف استفاده میشود. این سوئیچها معمولاً در مواقعی که نیاز به تشخیص پایان حرکت یا محدودهای خاص از حرکت یک قسمت مکانیکی وجود دارد، بهکار میروند. در این مقاله به معرفی کامل لیمیت سوئیچ، نحوه عملکرد، انواع آن، و کاربردهای مختلف آن خواهیم پرداخت.
لیمیت سوئیچ چیست؟
لیمیت سوئیچها ابزارهای مکانیکی هستند که برای شناسایی حرکت یک جسم یا دستگاه بهکار میروند. این سوئیچها بهطور عمده برای محدود کردن یا قطع کردن حرکت یک سیستم استفاده میشوند. معمولاً زمانی که یک جزء متحرک به نقطهای خاص برسد، لیمیت سوئیچ فعال میشود و یک سیگنال به سیستم کنترل ارسال میکند تا از ادامه حرکت یا اعمال تغییرات جلوگیری کند.
تاریخچه و تکامل لیمیت سوئیچ
لیمیِت سوئیچها یکی از مهمترین اجزاء در ماشینآلات صنعتی و سیستمهای اتوماسیون هستند که برای کنترل حرکتها و محدود کردن آنها به کار میروند. این سوئیچها در ابتدای قرن ۲۰ و در دوران توسعه صنعتی اختراع شدند و با گذشت زمان، طراحی و کاربردهای آنها تحولاتی را تجربه کردهاند.
آغاز اختراع لیمیت سوئیچ
اولین لیمیت سوئیچها در اوایل قرن ۲۰ توسط مهندسان برای استفاده در ماشینآلات صنعتی طراحی شدند. در آن زمان، نیاز به سیستمهایی برای کنترل دقیق حرکت و جلوگیری از آسیب به دستگاهها و تجهیزات، بهویژه در خطوط تولید و فرآیندهای خودکار، احساس میشد. ماشینآلات صنعتی مانند پرسها، دستگاههای نجاری و سایر دستگاههای مکانیکی نیاز به ابزاری داشتند که قادر باشد موقعیت دقیق قطعات متحرک را تشخیص دهد و از ادامه حرکت غیرمجاز جلوگیری کند.
لیمیت سوئیچها در آن دوران عمدتاً بهصورت مکانیکی ساخته میشدند و از اصول سادهای برای فعال کردن سوئیچها استفاده میکردند. این سوئیچها معمولاً از یک اهرم یا دکمه استفاده میکردند که بهمحض تماس با یک جسم متحرک، عمل میکرد و سیگنالهایی را به سیستم کنترل ارسال میکرد.

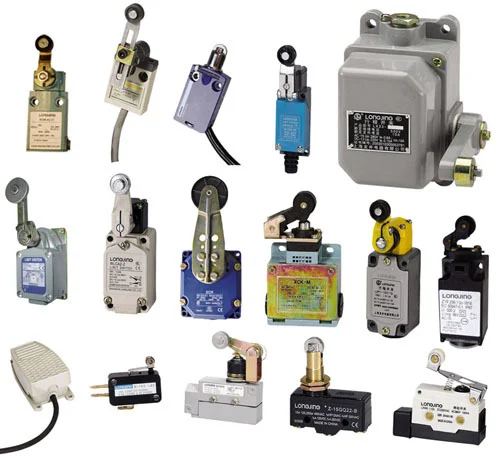

معرفی کامل لیمیت سوئیچ (Limit switch)
تکامل طراحی لیمیت سوئیچها
در طول دههها، با پیشرفت تکنولوژی و پیچیدهتر شدن فرآیندهای صنعتی، طراحی لیمیت سوئیچها بهطور قابل توجهی تغییر یافت. در ابتدا، سوئیچهای مکانیکی با عملکرد سادهای از فشار جسم متحرک فعال میشدند، اما با گذشت زمان، طراحان به فکر افزودن ویژگیهای بیشتر و دقت بالاتر افتادند.
در دهههای بعد، لیمیت سوئیچها با قابلیتهای جدیدی مانند اتصالهای الکتریکی، افزایش حساسیت و مقاومت به شرایط محیطی (مانند دما و رطوبت) معرفی شدند. همچنین، لیمیت سوئیچهای مغناطیسی و اپتیکی برای استفاده در شرایطی که تماس فیزیکی مستقیم با قطعات متحرک امکانپذیر نبود، توسعه یافتند.
روند گسترش در صنایع مختلف
توسعه و پیشرفت لیمیت سوئیچها بهاندازهای بود که این سوئیچها به جزئی جدا نشدنی از بسیاری از صنایع تبدیل شدند. از اوایل قرن ۲۱، لیمیت سوئیچها در صنایع متنوعی مانند خودروسازی، صنایع الکترونیک، بستهبندی و مواد غذایی کاربرد پیدا کردند. با استفاده از این سوئیچها، امکان کنترل دقیقتر و بهینهتر حرکتها و دستگاهها فراهم شد.
در فرآیندهای تولید پیچیدهتر مانند روباتیک و اتوماسیون، لیمیت سوئیچها بهعنوان بخش کلیدی در شناسایی موقعیت دقیق قطعات و دستگاهها و محدود کردن حرکتهای اضافی شناخته شدند. این سوئیچها نهتنها برای بهبود کارایی ماشینآلات صنعتی استفاده میشوند، بلکه نقش مهمی در ایمنی دستگاهها و جلوگیری از آسیب به تجهیزات دارند.
امروزه و فناوریهای نوین
امروزه، لیمیت سوئیچها در انواع مختلفی از جمله سوئیچهای دیجیتال و الکترونیکی تولید میشوند. این سوئیچها از فناوریهای نوین مانند سنسورها، میکروپروسسورها و اتصالهای بیسیم بهره میبرند. به این ترتیب، دقت و سرعت عملکرد این سوئیچها افزایش یافته و در صنایع مدرن و پیچیدهتری نظیر اتوماسیون خانگی، هوش مصنوعی، و صنایع پزشکی بهکار میروند.
در حال حاضر، لیمیت سوئیچها بهعنوان ابزارهایی ضروری در اتوماسیون صنعتی و ماشینآلات پیچیده شناخته میشوند و به توسعهای که در اواسط قرن ۲۰ آغاز شد، ادامه میدهند.
اصول عملکرد لیمیت سوئیچ
لیمیِت سوئیچها ابزارهای مکانیکی هستند که برای شناسایی و کنترل حرکت دستگاهها و ماشینآلات مورد استفاده قرار میگیرند. این سوئیچها اساساً برای محدود کردن حرکت یک سیستم یا دستگاه به یک محدوده خاص، بهویژه در اتوماسیون صنعتی و فرآیندهای خودکار به کار میروند. عملکرد لیمیت سوئیچها بسیار ساده است، اما این سادگی به آنها امکان میدهد که در بسیاری از صنایع مختلف با دقت و قابلیت اطمینان بالا عمل کنند.
۱. ساختار کلی لیمیت سوئیچ
یک لیمیت سوئیچ معمولاً از سه بخش اصلی تشکیل میشود:
- مکانیزم فعالسازی (Actuating Mechanism): این بخش شامل اهرم، دکمه یا قطعهای است که با جسم متحرک تماس پیدا کرده و سوئیچ را فعال میکند.
- کنتاکتها (Contacts): این بخشها زمانی که سوئیچ فعال میشود، سیگنالهایی به سیستم کنترل ارسال میکنند و عمل قطع یا وصل مدار را انجام میدهند.
- بدنه سوئیچ (Housing): معمولاً از مواد مقاوم ساخته شده و تمام اجزای داخلی سوئیچ را محافظت میکند.
۲. نحوه عملکرد لیمیت سوئیچها
عملکرد لیمیت سوئیچها بر اساس یک اصل ساده مکانیکی یا الکترونیکی است. این سوئیچها از تماس فیزیکی یا غیرمستقیم برای فعالسازی و ارسال سیگنال استفاده میکنند. زمانی که جسم متحرک (مثلاً یک بازو یا قطعه دیگر) به نقطه مورد نظر میرسد یا به اهرم سوئیچ فشار وارد میکند، سوئیچ فعال میشود.
- سوئیچ مکانیکی: در این نوع سوئیچها، یک اهرم یا دکمه مکانیکی با جسم متحرک در تماس قرار میگیرد. زمانی که جسم به نقطه مورد نظر رسید، اهرم حرکت کرده و سوئیچ را فعال میکند. در این حالت، کنتاکتها تغییر وضعیت میدهند (باز یا بسته میشوند) و این سیگنال به سیستم کنترل ارسال میشود.
- سوئیچ مغناطیسی: این نوع سوئیچها با استفاده از میدان مغناطیسی کار میکنند. زمانی که یک قطعه مغناطیسی به نزدیکی سوئیچ برسد، این میدان باعث تغییر وضعیت سوئیچ میشود.
- سوئیچ اپتیکی: این نوع سوئیچها از نور برای شناسایی موقعیت استفاده میکنند. به این صورت که وقتی جسم یا قطعهای در مسیر تابش نور قرار میگیرد، سوئیچ فعال میشود.
۳. نحوه ارسال سیگنال به سیستم کنترل
پس از اینکه لیمیت سوئیچ فعال شد، تغییرات فیزیکی یا الکترونیکی در کنتاکتهای داخلی سوئیچ رخ میدهد. این تغییرات بهعنوان یک سیگنال به سیستم کنترل ارسال میشود. در بیشتر موارد، این سیگنالها میتوانند شامل یکی از حالتهای زیر باشند:
- سیگنال بسته شدن (Normally Open – NO): زمانی که سوئیچ در حالت عادی باز است و به محض فعال شدن، کنتاکتها بسته میشوند.
- سیگنال باز شدن (Normally Closed – NC): زمانی که سوئیچ در حالت عادی بسته است و به محض فعال شدن، کنتاکتها باز میشوند.
این سیگنالها معمولاً به سیستمهای کنترل مانند PLC (کنترلرهای منطقی برنامهپذیر) یا سیستمهای ایمنی دستگاه ارسال میشوند تا اقدامات مورد نظر مانند توقف حرکت دستگاه یا هشدار به اپراتور انجام گیرد.
۴. کارکردهای مختلف لیمیت سوئیچها
در بیشتر کاربردها، لیمیت سوئیچها برای تشخیص موقعیتهای خاص و محدود کردن حرکت قطعات بهکار میروند. از جمله کاربردهای رایج عبارتند از:
- محدود کردن حرکت: در بسیاری از ماشینآلات، مانند دستگاههای پرس، هنگامی که قطعه به نقطه خاصی میرسد، لیمیت سوئیچ حرکت آن را متوقف میکند.
- ایمنی: لیمیت سوئیچها برای جلوگیری از آسیب به دستگاهها و اپراتورها در فرآیندهای حساس یا خطرناک استفاده میشوند.
- کنترل موقعیت: لیمیت سوئیچها در سیستمهای خودکار مانند آسانسورها، رباتها و دستگاههای بستهبندی برای تعیین موقعیت دقیق و جلوگیری از حرکت اضافی یا خطرناک بهکار میروند.
۵. مزایای لیمیت سوئیچها در کنترل حرکت
- دقت بالا: لیمیت سوئیچها میتوانند با دقت بالا موقعیت و حرکت اجسام را شناسایی کنند.
- امنیت: این سوئیچها بهویژه در سیستمهای ایمنی کاربرد دارند تا از حرکت غیرمجاز جلوگیری کنند.
- سادگی و مقرون به صرفه بودن: طراحی ساده لیمیت سوئیچها موجب شده که این دستگاهها از لحاظ هزینه و نصب بسیار مقرون به صرفه باشند.
۶. انواع عملکرد لیمیت سوئیچها
بسته به نوع سیستم یا دستگاه، لیمیت سوئیچها میتوانند عملکردهای مختلفی داشته باشند:
- سوئیچهای فشار: در این نوع لیمیت سوئیچها، فشار وارد شده از طرف جسم متحرک باعث فعال شدن سوئیچ میشود.
- سوئیچهای فاصلهای: این نوع لیمیت سوئیچها برای تشخیص فاصله دقیق یک جسم یا قطعه از نقطه مرجع استفاده میشوند.
انواع لیمیت سوئیچها
لیمیت سوئیچها ابزارهای حیاتی در اتوماسیون صنعتی و ماشینآلات خودکار هستند که بهمنظور شناسایی موقعیت و کنترل حرکت دستگاهها طراحی شدهاند. این سوئیچها بسته به نوع عملکرد، طراحی و کاربردهای مختلفی دارند. در این بخش، به بررسی انواع مختلف لیمیت سوئیچها خواهیم پرداخت که هرکدام ویژگیها و مزایای خاص خود را دارند.
۱. لیمیت سوئیچهای مکانیکی
لیمیت سوئیچهای مکانیکی یکی از قدیمیترین و رایجترین انواع این سوئیچها هستند. در این نوع سوئیچها، یک اهرم یا قطعه مکانیکی با حرکت جسم متحرک تماس پیدا کرده و سوئیچ را فعال میکند. معمولاً این سوئیچها از قطعاتی مانند دکمه، اهرم یا ریلهای فلزی استفاده میکنند که با حرکت جسم متحرک بهطور مکانیکی فعال میشوند.
ویژگیها:
- ساده و مقرون به صرفه: این سوئیچها ساختار سادهای دارند که باعث شده قیمت آنها پایین باشد.
- کاربرد گسترده: این نوع لیمیت سوئیچها در بسیاری از صنایع و دستگاههای ساده صنعتی کاربرد دارند.
- مقاومت در برابر شرایط سخت: لیمیت سوئیچهای مکانیکی میتوانند در شرایط سخت مانند فشارهای زیاد و دماهای بالا بهخوبی کار کنند.
معایب:
- فرسودگی و کاهش عمر: در طول زمان، اجزای مکانیکی ممکن است به دلیل سایش و فشار زیاد فرسوده شوند.
- نیاز به تماس فیزیکی: برای عملکرد صحیح، نیاز به تماس مستقیم با جسم متحرک دارند که در برخی شرایط میتواند محدودیت ایجاد کند.
۲. لیمیت سوئیچهای مغناطیسی
لیمیت سوئیچهای مغناطیسی از یک میدان مغناطیسی برای شناسایی موقعیت استفاده میکنند. این سوئیچها بهطور معمول در محیطهایی که تماس فیزیکی دشوار یا غیرممکن است، مورد استفاده قرار میگیرند. در این سوئیچها، زمانی که یک قطعه مغناطیسی به نزدیکی سوئیچ برسد، تغییرات در میدان مغناطیسی باعث فعال شدن سوئیچ میشود.
ویژگیها:
- بدون تماس فیزیکی: این سوئیچها نیاز به تماس فیزیکی ندارند و تنها از میدان مغناطیسی برای فعالسازی استفاده میکنند.
- استفاده در شرایط سخت: در محیطهایی که امکان تماس مستقیم با قطعات وجود ندارد (مثل دربهای شیشهای یا دستگاههای تمیزکننده)، این سوئیچها میتوانند بهخوبی عمل کنند.
- دقت بالا: به دلیل عدم استفاده از قطعات مکانیکی، دقت این سوئیچها معمولاً بیشتر است.
معایب:
- حساسیت به میدانهای خارجی: این نوع سوئیچها ممکن است تحت تأثیر میدانهای مغناطیسی خارجی قرار گیرند.
- قیمت بالا: بهدلیل استفاده از فناوریهای مغناطیسی، معمولاً قیمت بالاتری نسبت به سوئیچهای مکانیکی دارند.
۳. لیمیت سوئیچهای اپتیکی
لیمیت سوئیچهای اپتیکی از نور برای تشخیص موقعیت جسم متحرک استفاده میکنند. این سوئیچها معمولاً از یک پرتو نور (معمولاً از لیزر یا LED) استفاده میکنند که وقتی جسم یا قطعهای در مسیر نور قرار میگیرد، سوئیچ فعال میشود.
ویژگیها:
- عدم نیاز به تماس فیزیکی: این سوئیچها مانند لیمیت سوئیچهای مغناطیسی نیاز به تماس فیزیکی ندارند و تنها از تابش نور برای تشخیص موقعیت استفاده میکنند.
- سرعت بالا: این سوئیچها بهدلیل فناوری نوری معمولاً سرعت بالاتری در پاسخدهی دارند.
- دقت بسیار بالا: سوئیچهای اپتیکی دقت بالایی دارند و میتوانند تغییرات موقعیتی کوچک را نیز شناسایی کنند.
معایب:
- حساس به شرایط محیطی: اگر محیط تاریک یا مملو از گرد و غبار باشد، عملکرد سوئیچ ممکن است مختل شود.
- محدودیت در استفاده از نور: این سوئیچها تنها زمانی عملکرد خوبی دارند که شرایط نور کافی و ثابت وجود داشته باشد.
۴. لیمیت سوئیچهای رولی (Roller Limit Switches)
این نوع لیمیت سوئیچها از یک غلطک یا چرخشی برای فعال کردن سوئیچ استفاده میکنند. در این سوئیچها، یک غلطک که معمولاً به یک اهرم متصل است، با حرکت جسم متحرک تماس پیدا میکند. بهطور معمول، این سوئیچها در فرآیندهایی که نیاز به حرکت مداوم یا تغییر موقعیت دارند، استفاده میشوند.
ویژگیها:
- مناسب برای حرکتهای چرخشی: لیمیت سوئیچهای رولی برای کنترل حرکتهای چرخشی و مداوم طراحی شدهاند.
- کاربرد در دستگاههای بزرگ: این نوع سوئیچها معمولاً در سیستمهای بزرگ مانند نوار نقالهها یا دستگاههای حمل و نقل استفاده میشوند.
- استفاده در ماشینآلات سنگین: بهدلیل طراحی خاص، این سوئیچها میتوانند در دستگاههای بزرگ و سنگین که نیاز به حرکت پیوسته دارند، بهخوبی کار کنند.
معایب:
- فرسودگی غلطکها: غلطکها به مرور زمان میتوانند فرسوده شوند و نیاز به نگهداری داشته باشند.
- محدودیت در شرایط خاص: در شرایطی که حرکتها بهصورت دقیق یا نوسانی هستند، این نوع سوئیچ ممکن است مشکلاتی ایجاد کند.
۵. لیمیت سوئیچهای بدون تماس (Non-contact Limit Switches)
لیمیت سوئیچهای بدون تماس از روشهایی مانند سنسورهای القایی، خازنی یا اولتراسونیک برای شناسایی موقعیت استفاده میکنند. این سوئیچها نیازی به تماس فیزیکی با جسم متحرک ندارند و معمولاً در شرایطی که استفاده از سوئیچهای مکانیکی یا مغناطیسی مناسب نیست، بهکار میروند.
ویژگیها:
- عدم نیاز به تماس فیزیکی: این سوئیچها هیچگونه تماس فیزیکی با جسم ندارند و از فناوریهای پیشرفته برای تشخیص استفاده میکنند.
- مقاومت بالا در برابر شرایط محیطی: این سوئیچها معمولاً ضد گرد و غبار، ضد رطوبت و مقاوم به دماهای بالا هستند.
- طول عمر بالا: به دلیل عدم استفاده از قطعات متحرک، طول عمر بالاتری دارند.
معایب:
- هزینه بالاتر: بهدلیل استفاده از سنسورها و فناوریهای پیشرفته، این نوع سوئیچها معمولاً گرانتر از سوئیچهای مکانیکی هستند.
- محدودیت در دقت: برخی از سوئیچهای بدون تماس ممکن است دقت کمتری نسبت به سوئیچهای مکانیکی داشته باشند.
۶. لیمیت سوئیچهای ضد انفجار (Explosion-proof Limit Switches)
لیمیت سوئیچهای ضد انفجار برای استفاده در محیطهای خطرناک و انفجاری طراحی شدهاند. این سوئیچها معمولاً در صنایع نفت و گاز، معادن، صنایع شیمیایی و دیگر محیطهای پرخطر به کار میروند.
ویژگیها:
- مقاومت بالا در برابر انفجار: این سوئیچها بهطور ویژه برای جلوگیری از جرقه و حوادث انفجاری طراحی شدهاند.
- مناسب برای محیطهای خطرناک: در صنایع خاصی که احتمال نشت گازهای قابل اشتعال وجود دارد، این سوئیچها بسیار مفید هستند.
معایب:
- هزینه بالا: بهدلیل طراحی ویژه و مقاومت در برابر شرایط خاص، این سوئیچها قیمت بالاتری دارند.
معرفی کامل لیمیت سوئیچ (Limit switch)
اجزاء لیمیت سوئیچ
لیمیت سوئیچها از چندین بخش اصلی تشکیل شدهاند که هرکدام نقش خاصی در عملکرد صحیح و بهینه سوئیچ ایفا میکنند. این اجزا در کنار یکدیگر به دستگاهها و سیستمها کمک میکنند تا حرکتها را کنترل کرده و شرایط ایمنی را تأمین کنند. در اینجا به بررسی اجزاء اصلی لیمیت سوئیچ میپردازیم:
۱. بدنه سوئیچ (Housing)
بدنه لیمیت سوئیچ یکی از اجزاء اساسی است که تمام قطعات داخلی سوئیچ را در خود نگه میدارد و از آنها محافظت میکند. بدنه معمولاً از مواد مقاوم مانند پلاستیک فشرده یا فلزات سخت مانند فولاد ضدزنگ ساخته میشود تا در برابر فشار، ضربه، گرد و غبار و شرایط محیطی سخت مقاومت کند.
ویژگیها:
- مقاومت در برابر خوردگی: بدنه باید در برابر مواد شیمیایی یا دماهای بالا مقاوم باشد.
- طراحی محکم: بدنه باید به گونهای طراحی شده باشد که فشارهای خارجی یا ضربات را به خوبی جذب کند.
- مناسب برای نصب: بدنه لیمیت سوئیچ معمولاً دارای اتصالات مناسب برای نصب آسان بر روی دستگاهها یا ماشینآلات مختلف
۲. مکانیزم فعالسازی (Actuating Mechanism)
مکانیزم فعالسازی، که گاهی بهعنوان “اِهرم” (Lever) یا “رولر” (Roller) شناخته میشود، قسمتی است که با جسم متحرک تماس پیدا میکند و به فعال شدن سوئیچ کمک میکند. این مکانیزم معمولاً به صورت اهرم، غلطک یا دکمه طراحی میشود که بسته به نوع سوئیچ، میتواند تغییر کند.
انواع مکانیزمها:
- اِهرم (Lever): در این نوع مکانیزم، یک اهرم فلزی با جسم متحرک تماس میگیرد و آن ر
- رولر (Roller): در لیمیت سوئیچهای رولی، یک غلطک یا چرخشی با جسم متحرک تماس میگیرد و سوئیچ فعال میشود.
- دکمه (Button): در برخی سوئیچها، یک دکمه فشار داده میشود تا سوئیچ فعال شود.
این مکانیزمها باید بسیار حساس و مقاوم باشند تا از خرابی در اثر فشارهای زیاد جلوگیری کنند.
۳. کنتاکتها (Contacts)
کنتاکتها در لیمیت سوئیچها نقش اصلی را در قطع و وصل مدار بر عهده دارند. این کنتاکتها زمانی که مکانیزم فعالسازی حرکت میکند، باز یا بسته میشوند و سیگنالی به سیستم کنترل ارسال میکنند. در بیشتر لیمیت سوئیچها، کنتاکتها به دو صورت عمل میکنند:
- Normally Open (NO): در این حالت، کنتاکتها در حالت عادی باز هستند و زمانی که سوئیچ فعال میشود، کنتاکتها بسته میشوند.
- Normally Closed (NC): در این حالت، کنتاکتها بهطور پیشفرض بسته هستند و زمانی که سوئیچ فعال میشود، کنتاکتها باز میشوند.
ویژگیها:
- مقاومت در برابر ولتاژ و جریان: کنتاکتها باید توانایی تحمل ولتاژ و جریانهای مختلف را داشته باشند.
- طول عمر بالا: کنتاکتها معمولاً به گونهای طراحی میشوند که در برابر فرسایش و سایش طولانیمدت مقاومت داشته باشند.
۴. فنر (Spring)
فنرها در لیمیت سوئیچها نقش بسیار مهمی در بازگشت به حالت اولیه و تنظیم فشار دارند. بسیاری از لیمیت سوئیچها از فنر برای بازگشت اهرم یا دکمه به موقعیت اولیه استفاده میکنند. این فنرها از جنس فولاد مقاوم به خوردگی ساخته میشوند و فشار لازم را برای تنظیم دقیق کنتاکتها اعمال میکنند.
ویژگیها:
- بازگشت به حالت اولیه: فنر باید قادر باشد تا پس از فشرده شدن، مکانیزم سوئیچ را به موقعیت اولیه خود بازگرداند.
- تنظیم دقیق فشار: فشار فنر باید بهگونهای تنظیم شود که حرکت سوئیچ به درستی صورت گیرد و از عملکرد دقیق آن اطمینان حاصل شود.
۵. کلاهک (Cover)
کلاهک یا پوشش یکی دیگر از اجزاء مهم لیمیت سوئیچها است که روی سوئیچ قرار میگیرد. این بخش معمولاً برای محافظت از کنتاکتها و مکانیزمهای داخلی در برابر آلودگیها، گرد و غبار، رطوبت و آسیبهای فیزیکی استفاده میشود. برخی از لیمیت سوئیچها دارای پوششهای ضد انفجار نیز هستند که در محیطهای خطرناک کاربرد دارند.
ویژگیها:
- محافظت در برابر شرایط محیطی: پوشش باید از سوئیچ در برابر گرد و غبار، آب، و مواد شیمیایی محافظت کند.
- ضد انفجار: در برخی سوئیچها که در محیطهای خطرناک استفاده میشوند، پوشش ضد انفجار بهکار میرود تا از جرقه و انفجار جلوگیری کند.
۶. پایانههای برق (Electrical Terminals)
پایانههای برق یا ترمینالها در لیمیت سوئیچها نقش اتصال سوئیچ به مدارهای الکتریکی را ایفا میکنند. این پایانهها باید بهگونهای طراحی شوند که بتوانند جریان و ولتاژ مورد نظر را منتقل کنند و از اتصالات مطمئن و ایمن در سیستمهای الکتریکی اطمینان حاصل کنند.
ویژگیها:
- اتصال امن: پایانهها باید امکان اتصال آسان و ایمن به سیمها و مدارها را فراهم کنند.
- مقاومت در برابر حرارت: پایانهها باید قادر باشند تا حرارتهای ناشی از عبور جریانهای الکتریکی را تحمل کنند.
۷. نشانگر وضعیت (Indicator)
برخی از لیمیت سوئیچها دارای نشانگر وضعیت هستند که به اپراتور نشان میدهد که سوئیچ در وضعیت فعال یا غیرفعال قرار دارد. این نشانگرها ممکن است بهصورت نورانی یا مکانیکی (مانند یک فلش یا عقربه) طراحی شوند.
ویژگیها:
- رصد وضعیت: نشانگر وضعیت به اپراتور کمک میکند تا بلافاصله از وضعیت سوئیچ آگاه
- مقاوم در برابر شرایط محیطی: این نشانگر باید در شرایط مختلف محیطی مانند نور کم، گرد و غبار و دماهای بالا قابل مشاهده باشد.
کاربردهای لیمیت سوئیچ در صنعت
لیمیت سوئیچها در بسیاری از صنایع و سیستمهای اتوماسیون بهعنوان ابزارهای کلیدی برای کنترل حرکت و ایمنی استفاده میشوند. این سوئیچها بهدلیل دقت بالا، عملکرد ایمن و قابلیت اطمینان در شرایط سخت، جایگاه ویژهای در فرآیندهای صنعتی دارند. در این بخش، به بررسی مهمترین کاربردهای لیمیت سوئیچ در صنایع مختلف خواهیم پرداخت.
۱. صنایع خودروسازی
در صنعت خودروسازی، لیمیت سوئیچها برای نظارت بر حرکات پیچیده و تنظیم موقعیتهای مختلف در خط تولید خودرو استفاده میشوند. این سوئیچها برای کنترل دربها، درایوها، رباتهای صنعتی و حتی در سیستمهای تست و کنترل کیفیت بهکار میروند.
کاربردها:
- کنترل دربهای خودرو: برای باز و بسته شدن دربها در فرآیندهای مونتاژ.
- کنترل حرکت رباتها: لیمیت سوئیچها برای جلوگیری از حرکت خارج از محدوده رباتهای صنعتی استفاده میشوند.
- سیستمهای تست: در تستهای کیفیت قطعات خودرو، برای فعال کردن یا غیر فعال کردن ماشینآلات تست.
۲. صنایع نوار نقاله
لیمیت سوئیچها در سیستمهای نوار نقاله برای کنترل حرکت و جهت انتقال مواد استفاده میشوند. این سوئیچها میتوانند مسیر حرکت نوار نقاله را تشخیص دهند و در صورت بروز هرگونه اختلال، سیستم را متوقف کنند تا از آسیب به دستگاهها و افراد جلوگیری شود.
کاربردها:
- کنترل حرکت نوار نقاله: بهطور معمول برای متوقف کردن یا تغییر جهت حرکت نوار نقالهها.
- تشخیص مسدودیت: زمانی که نوار نقاله بهدلیل برخورد با جسمی متوقف میشود، لیمیت سوئیچ این تغییر وضعیت را شناسایی کرده و سیگنالهایی به سیستم کنترل ارسال میکند.
۳. صنایع پتروشیمی و نفت و گاز
در صنایع پتروشیمی و نفت و گاز، لیمیت سوئیچها برای ایمنی و نظارت بر موقعیت در تجهیزات بزرگ و پیچیده استفاده میشوند. این سوئیچها در فرآیندهایی که نیاز به کنترل دقیق حرکت قطعات و جلوگیری از آسیب دارند، بسیار حیاتی هستند.
کاربردها:
- کنترل والوها و شیرها: لیمیت سوئیچها برای تعیین وضعیت بسته یا باز بودن شیرها و والوها استفاده میشوند.
- نظارت بر حرکت دستگاهها: در تجهیزاتی مانند پمپها و کمپرسورها برای نظارت بر حرکت و جلوگیری از خرابیهای ناشی از حرکت خارج از محدوده استفاده میشود.
- محافظت در برابر انفجار: لیمیت سوئیچهای ضد انفجار برای جلوگیری از جرقه و حوادث در محیطهای پرخطر مانند پالایشگاهها و ایستگاههای پمپاژ گاز استفاده میشوند.
۴. صنایع بستهبندی و تولید
در صنایع بستهبندی، لیمیت سوئیچها بهطور گسترده برای کنترل فرآیندهای اتوماتیک مانند برچسبزنی، بستهبندی و شمارش استفاده میشوند. این سوئیچها در فرآیندهای تولید میتوانند باعث دقت و سرعت بالا در خطوط تولید شوند.
کاربردها:
- کنترل بستهبندی: برای تشخیص و تنظیم موقعیت بستهها و بطریها در ماشینآلات بستهبندی.
- شمارش محصول: در فرآیند شمارش قطعات یا محصولات تولیدی بهطور خودکار، لیمیت سوئیچها برای شمارش دقیق و توقف دستگاه پس از رسیدن به تعداد مشخص بهکار میروند.
- تشخیص خطا: در صورت بروز هرگونه مشکل در خط تولید، لیمیت سوئیچها سیگنالهای هشدار ارسال میکنند.
۵. صنایع معدنی
در صنایع معدنی و استخراج، لیمیت سوئیچها برای ایمنی و نظارت بر حرکت تجهیزات سنگین و سیستمهای حمل و نقل استفاده میشوند. این سوئیچها به جلوگیری از حرکتهای ناخواسته و تنظیم دقیق موقعیتها کمک میکنند.
کاربردها:
- کنترل سیستمهای حمل مواد: در نوار نقالهها و دستگاههای حمل و نقل برای تشخیص وضعیت حرکت مواد.
- نظارت بر وضعیت تجهیزات سنگین: در دستگاههای حفاری و استخراج برای اطمینان از قرارگیری صحیح تجهیزات و جلوگیری از حرکت خارج از محدوده.
۶. صنایع غذایی و دارویی
در صنایع غذایی و دارویی، لیمیت سوئیچها برای تضمین کیفیت و ایمنی فرآیندهای تولید و بستهبندی استفاده میشوند. این سوئیچها بهدلیل دقت و قابلیت اطمینان بالا در نظارت بر ماشینآلات و فرآیندهای تولید بهکار میروند.
کاربردها:
- کنترل دما و فشار: در دستگاههای پخت و فرآوری مواد غذایی برای تنظیم و نظارت بر دما و فشار.
- محافظت از تجهیزات حساس: در تجهیزات حساس مانند دستگاههای بستهبندی و کپسولزنی برای جلوگیری از آسیبهای ناشی از حرکت خارج از محدوده.
- نظارت بر خط تولید: برای کنترل حرکت دستگاهها و توقف در صورت وجود هرگونه خطا یا توقف در خط تولید.
۷. صنایع برق و الکترونیک
در صنایع برق و الکترونیک، لیمیت سوئیچها بهطور عمده برای محافظت از مدارهای الکتریکی و نظارت بر عملکرد صحیح سیستمها استفاده میشوند. این سوئیچها معمولاً برای جلوگیری از اضافه بار و خرابی تجهیزات الکتریکی بهکار میروند.
کاربردها:
- محافظت از موتورهای الکتریکی: لیمیت سوئیچها برای نظارت بر حرکت موتورهای الکتریکی و جلوگیری از اضافه بار.
- کنترل مدارها: برای قطع و وصل مدارهای الکتریکی در صورت بروز هرگونه اختلال.
- نظارت بر اتصال: برای بررسی اتصال صحیح و جلوگیری از اتصالات اشتباه در دستگاهها و سیستمهای الکتریکی.
۸. صنایع هوافضا
در صنعت هوافضا، لیمیت سوئیچها برای کنترل و نظارت بر موقعیتهای مختلف در سیستمهای پیچیده استفاده میشوند. این سوئیچها برای کنترل دربها، مسیر حرکت قطعات و حتی در سیستمهای هشداردهنده بهکار میروند.
کاربردها:
- کنترل موقعیت قطعات: برای نظارت بر موقعیت و حرکت قطعات در هواپیما و فضاپیماها.
- سیستمهای هشدار: برای شناسایی مشکلات یا اختلالات در سیستمهای حساس.
- کنترل دربها و گیتها: در دربهای ورودی و سیستمهای امنیتی هواپیماها.
۹. اتوماسیون ساختمان
در ساختمانهای هوشمند و سیستمهای اتوماسیون خانگی، لیمیت سوئیچها برای کنترل دربها، پنجرهها، سیستمهای روشنایی و دیگر دستگاهها استفاده میشوند. این سوئیچها بهدلیل نصب آسان و عملکرد دقیق، در سیستمهای امنیتی و راحتی خانگی کاربرد دارند.
کاربردها:
- کنترل دربها و پنجرهها: برای باز و بسته کردن دربها و پنجرههای اتوماتیک در ساختمانهای هوشمند.
- سیستمهای روشنایی: برای روشن و خاموش کردن اتوماتیک سیستمهای روشنایی بر اساس موقعیت و زمان.
نکات فنی در انتخاب لیمیت سوئیچ
انتخاب صحیح لیمیت سوئیچ برای سیستمهای مختلف صنعتی بسیار حائز اهمیت است، زیرا اشتباه در انتخاب میتواند منجر به عملکرد نامناسب، خرابی دستگاهها و ایجاد خطرات ایمنی شود. لیمیت سوئیچها با توجه به ویژگیها و الزامات خاص هر سیستم باید بهطور دقیق انتخاب شوند. در اینجا نکات فنی کلیدی برای انتخاب لیمیت سوئیچ آورده شده است:
۱. نوع عملکرد (Contact Configuration)
لیمیت سوئیچها معمولاً با دو نوع پیکربندی کنتاکت ارائه میشوند:
- Normally Open (NO): در این حالت، کنتاکتها در حالت عادی باز هستند و زمانی که سوئیچ فعال میشود، کنتاکتها بسته میشوند. این نوع بیشتر برای عملکردهای قطع و وصل مدار استفاده میشود.
- Normally Closed (NC): در این حالت، کنتاکتها بهطور پیشفرض بسته هستند و با فعال شدن سوئیچ، کنتاکتها باز میشوند.
انتخاب صحیح پیکربندی کنتاکت به نوع کاربرد و نیاز مدار الکتریکی بستگی دارد. بهعنوانمثال، در سیستمهایی که نیاز به قطع فوری دارند، معمولاً از سوئیچهای NC استفاده میشود.
۲. نوع مکانیزم فعالسازی (Actuating Mechanism)
مکانیزم فعالسازی یکی از فاکتورهای اصلی در انتخاب لیمیت سوئیچ است. مکانیزم فعالسازی میتواند به اشکال مختلفی مانند اهرم، غلطک، دکمه فشاری و غیره باشد. انتخاب نوع مکانیزم بستگی به شرایط فیزیکی سیستم و نوع حرکت جسم مورد نظر دارد.
- اِهرم (Lever): این مکانیزم برای حرکتهای مستقیم یا چرخشی طراحی شده است.
- رولر (Roller): برای حرکتهای مداوم و همچنین کاهش سایش استفاده میشود.
- دکمه فشاری: در سیستمهای ساده یا در مواردی که نیاز به فشردهسازی یک دکمه است.
مکانیزم فعالسازی باید متناسب با نوع حرکت و ویژگیهای سیستم انتخاب شود تا عملکرد صحیح سوئیچ تضمین شود.
۳. ظرفیت تحمل جریان و ولتاژ (Current and Voltage Rating)
هر لیمیت سوئیچ دارای حداکثر ظرفیت جریان و ولتاژی است که میتواند بدون آسیبدیدگی یا خرابی تحمل کند. انتخاب سوئیچ با ظرفیت نامناسب برای مدار الکتریکی ممکن است باعث سوختن کنتاکتها، ایجاد اتصال کوتاه یا آسیب به دستگاهها شود.
- ظرفیت جریان: باید با جریان مداری که سوئیچ در آن قرار دارد همخوانی داشته باشد.
- ظرفیت ولتاژ: ولتاژ کاری سوئیچ باید متناسب با ولتاژ سیستم باشد.
در صنایع با بار الکتریکی بالا، انتخاب سوئیچهای با ظرفیتهای بالاتر ضروری است.
۴. نوع پوشش و مقاومت در برابر شرایط محیطی (Environmental Resistance)
لیمیت سوئیچها باید برای استفاده در شرایط محیطی خاص طراحی شوند. شرایطی مانند رطوبت، گرد و غبار، دما و مواد شیمیایی میتواند بر عملکرد سوئیچ تأثیر بگذارد. انتخاب سوئیچهایی با پوشش مقاوم در برابر این عوامل به افزایش عمر مفید آن کمک خواهد کرد.
- مقاومت در برابر گرد و غبار: در محیطهایی با گرد و غبار زیاد (مانند صنایع معدن)، سوئیچها باید دارای استانداردهای حفاظتی مانند IP65 یا بالاتر باشند.
- مقاومت در برابر رطوبت: برای استفاده در محیطهای مرطوب یا زیر آب، لیمیت سوئیچهای ضد آب و با پوشش ضد خوردگی انتخاب شوند.
- مقاومت در برابر مواد شیمیایی: در صنایع پتروشیمی یا دارویی، استفاده از سوئیچهایی با پوشش مقاوم در برابر مواد شیمیایی و اسیدها ضروری است.
5. نوع نصب
لیمیت سوئیچها معمولاً در دو نوع نصب دستی و ثابت موجود هستند. نوع نصب باید با نیاز سیستم و مکان نصب سازگار باشد.
- نصب پایهدار: این نوع سوئیچها برای نصب ثابت روی دستگاهها و ماشینآلات طراحی شدهاند.
- نصب با اتصالات پیچ و مهره: برای جاهایی که نیاز به تنظیم دقیق و راحتی در نصب دارند.
- نصب چرخشی: در مواقعی که سوئیچ باید در معرض حرکتهای پیچشی یا چرخشی قرار بگیرد.
نوع نصب باید بهگونهای انتخاب شود که همراستا با دستگاه و فضای کاری باشد تا بهراحتی قابلنصب و نگهداری باشد.
۶. دقت عملکرد (Precision of Operation)
دقت عملکرد لیمیت سوئیچ به میزان حساسیت آن به تغییرات مکانیکی و الکتریکی وابسته است. در برخی سیستمها، نیاز به دقت بسیار بالا در عملکرد سوئیچ است، بهخصوص در سیستمهایی که موقعیت یا حرکت دقیق میتواند تأثیر زی
در این موارد، لیمیت سوئیچهای حساس با قابلیت تنظیم دقیقتر باید انتخاب شوند. سوئیچهایی که از مکانیزمهای دقیقتری مانند سنسورهای الکترونیکی استفاده میکنند، میتوانند دقت بالاتری را ارائه دهند.
۷. سرعت عملکرد (Operating Speed)
سرعت عملکرد لیمیت سوئیچها در تعیین زمان قطع و وصل سوئیچ بسیار مهم است. برای برخی از برنامههای خاص، مانند دستگاههای سریع یا سیستمهای نوار نقاله با سرعت بالا، لیمیت سوئیچ باید بتواند در برابر تغییرات سریع موقعیت یا حرکتهای مداوم پاسخگو با
- عملکرد سریع: در این نوع برنامهها باید از سوئیچهایی استفاده شود که قابلیت پاسخگویی سریع را داشته باشند.
- مقاومت در برابر سایش: در سیستمهایی با حرکتهای سریع و دائمی، سوئیچهای با مکانیزمهایی مقاوم در برابر سایش و آسیبدیدگی انتخاب شوند.
۸. ایمنی و ویژگیهای حفاظتی (Safety and Protective Features)
در بسیاری از سیستمها، ایمنی یک عامل حیاتی است. سوئیچها باید ویژگیهای حفاظتی مانند ضد انفجار بودن یا محافظت در برابر ولتاژ زیاد را داشته باشند تا از خطرات ناشی از اشتباهات یا خرابیهای احتمالی جلوگیری کنند.
- ضد انفجار: برای محیطهای خطرناک مانند صنایع پتروشیمی و نفت و گاز.
- محافظت در برابر اضافه بار: در شرایطی که جریان یا ولتاژ بیش از حد معمول باشد، سوئیچهای دارای سیستم محافظت در برابر اضافه بار انتخاب شوند.
- سیستم قفلسازی: در برخی از سیستمها نیاز به ویژگیهایی برای جلوگیری از تغییرات غیرمجاز در تنظیمات سوئیچ وجود دارد.
۹. طول عمر و قابلیت نگهداری (Longevity and Maintenance)
طول عمر و نیاز به نگهداری کم از دیگر عوامل مهم در انتخاب لیمیت سوئیچ است. در محیطهای صنعتی که به نگهداری و تعمیرات کمتری نیاز دارند، باید از سوئیچ
۱۰. هزینه و کارایی (Cost and Efficiency)
در نهایت، هزینه و کارایی لیمیت سوئیچ باید با نیازهای سیستمهای مختلف همخوانی داشته باشد. انتخاب سوئیچهایی با ویژگیهای فنی مطلوب، همراه با قیمت مناسب و متناسب با بودجه پروژه، از اهمیت بالایی برخوردار است.
تفاوت لیمیت سوئیچ با سایر سوئیچها
لیمیوت سوئیچها یکی از انواع سوئیچهای صنعتی هستند که برای کنترل حرکت و نظارت بر وضعیت دستگاهها و ماشینآلات استفاده میشوند. این سوئیچها بهویژه در سیستمهای اتوماسیون و ماشینآلات صنعتی کاربرد گستردهای دارند. اما لیمیت سوئیچها تفاوتهای عمدهای با دیگر سوئیچها مانند سوئیچهای معمولی، سوئیچهای فشار، سوئیچهای حرکتی و سوئیچهای نزدیک (proximity) دارند. در این بخش، به بررسی تفاوتهای اصلی لیمیت سوئیچها با دیگر انواع سوئیچها میپردازیم.
۱. لیمیت سوئیچ vs سوئیچهای معمولی (Mechanical Switches)
سوئیچهای معمولی یا مکانیکی، سوئیچهایی هستند که از یک مکانیزم ساده برای قطع یا وصل جریان الکتریکی استفاده میکنند. این سوئیچها معمولاً در کاربردهای خانگی یا غیرصنعتی کاربرد دارند.
تفاوتها:
- کاربرد: لیمیت سوئیچها عمدتاً در محیطهای صنعتی و اتوماسیون برای نظارت بر حرکت ماشینآلات و موقعیتها استفاده میشوند، در حالیکه سوئیچهای معمولی معمولاً در دستگاههای خانگی، لامپها و سیستمهای ساده الکتریکی کاربرد دارند.
- مکانیزم فعالسازی: لیمیت سوئیچها معمولاً از یک مکانیزم اهرمی، غلطکی یا دکمهای برای فعال شدن استفاده میکنند که نیازمند تماس فیزیکی با یک جسم متحرک است، در حالی که سوئیچهای مکانیکی معمولی ممکن است فقط به یک دکمه فشاری برای قطع و وصل جریان نیاز داشته باشند.
- دقت و حساسیت: لیمیت سوئیچها برای موقعیتیابی دقیق و کنترل حرکتها طراحی شدهاند، در حالی که سوئیچهای معمولی معمولاً برای قطع و وصل جریان در مدارها استفاده میشوند و دقت کمتری دارند.
۲. لیمیت سوئیچ vs سوئیچهای فشار (Pressure Switches)
سوئیچهای فشار برای تنظیم و نظارت بر فشار سیستمهای مختلف مانند پمپها، مخازن و خطوط لوله طراحی شدهاند. این سوئیچها معمولاً برای محافظت از تجهیزات در برابر فشار بیش از حد استفاده میشوند.
تفاوتها:
- نوع سیگنال: سوئیچهای فشار معمولاً از سیگنالهای فشار برای فعال شدن استفاده میکنند، در حالی که لیمیت سوئیچها به تغییرات موقعیتی جسم متحرک واکنش نشان میدهند.
- کاربرد: لیمیت سوئیچها برای کنترل حرکت و موقعیت در ماشینآلات و سیستمهای نوار نقاله استفاده میشوند، اما سوئیچهای فشار در سیستمهایی که نیاز به نظارت بر فشار سیالات دارند کاربرد دارند.
- عملکرد: سوئیچهای فشار برای قطع و وصل مدارها بر اساس تغییرات فشار عمل میکنند، در حالی که لیمیت سوئیچها معمولاً برای جلوگیری از حرکت خارج از محدوده در ماشینآلات و تجهیزات استفاده میشوند.
۳. لیمیت سوئیچ vs سوئیچهای حرکتی (Motion Switches)
سوئیچهای حرکتی برای شناسایی حرکت یک جسم یا قطعه در سیستمهای مختلف صنعتی طراحی میشوند. این سوئیچها معمولاً برای اندازهگیری سرعت حرکت یا تشخیص حرکت در نقاط خاص به کار میروند.
تفاوتها:
- مکانیزم فعالسازی: سوئیچهای حرکتی معمولاً برای تشخیص حرکت بدون تماس مستقیم با جسم استفاده میشوند (مثلاً از طریق سنسورها یا فناوریهای بدون تماس مانند مادونقرمز)، در حالیکه لیمیت سوئیچها نیاز به تماس فیزیکی با یک جسم متحرک دارند.
- دقت: لیمیت سوئیچها بهطور دقیق برای کنترل موقعیتها و ایمنی در فرآیندهای صنعتی طراحی شدهاند، در حالیکه سوئیچهای حرکتی بیشتر برای شناسایی حرکت یا اندازهگیری سرعت بهکار میروند.
- کاربرد: لیمیت سوئیچها برای ایمنسازی و جلوگیری از حرکتهای غیرمجاز در ماشینآلات و سیستمهای نوار نقاله کاربرد دارند، اما سوئیچهای حرکتی بیشتر در سیستمهای کنترل سرعت و حرکتهای بدون تماس استفاده میشوند.
۴. لیمیت سوئیچ vs سوئیچهای نزدیک (Proximity Switches)
سوئیچهای نزدیک یا سنسورهای مجاورت ، معمولاً برای شناسایی حضور یا عدم حضور یک جسم در نزدیکی یک سنسور استفاده میشوند. این سوئیچها میتوانند بدون تماس با جسم، به و
تفاوتها:
- نوع فعالسازی: لیمیت سوئیچها نیاز به تماس فیزیکی با جسم دارند، در حالیکه سوئیچهای نزدیک میتوانند از راه دور و بدون تماس، حضور یا موقعیت جسم را تشخیص دهند.
- حساسیت به فاصله: سوئیچهای نزدیک معمولاً برای تشخیص حضور یک جسم در فاصله خاصی از سنسور طراحی شدهاند و بهصورت بدون تماس عمل میکنند، در حالیکه لیمیت سوئیچها باید در موقعیت فیزیکی دقیقی قرار گیرند تا از تغییر وضعیت مطلع شوند.
- کاربرد: لیمیت سوئیچها بیشتر در کنترل حرکت و ایمنی دستگاهها بهکار میروند، در حالیکه سوئیچهای نزدیک در سیستمهایی که نیاز به شناسایی یا اندازهگیری موقعیت بدون تماس دارند، استفاده میشوند (مانند سیستمهای روباتیک یا اتوماسیون).
۵. لیمیت سوئیچ vs سوئیچهای فوتوسیگنال (Photoelectric Switches)
سوئیچهای فوتوسیگنال یا سنسورهای نوری از نور (مادونقرمز یا لیزر) برای شناسایی و تشخیص موقعیت اشیاء استفاده میکنند. این سوئیچها میتوانند بهطور غیر تماسی وجود یا موقعیت جسم را در مسافتهای بلند شناسایی کنند.
تفاوتها:
- عملکرد: سوئیچهای فوتوسیگنال از نور برای تشخیص موقعیت استفاده میکنند و میتوانند اشیاء را در فاصله زیاد شناسایی کنند، در حالیکه لیمیت سوئیچها بهصورت تماسی عمل میکنند و بیشتر برای کنترل موقعیتهای خاص یا ایمنی در ماشینآلات استفاده میشوند.
- محدوده عملکرد: سوئیچهای فوتوسیگنال میتوانند در فاصلههای بلندتر و در شرایط غیرتماسی عمل کنند، در حالیکه لیمیت سوئیچها فقط در فاصله نزدیک و از طریق تماس فیزیکی میتوانند فعال شوند.
۶. لیمیت سوئیچ vs سوئیچهای الکترونیکی (Electronic Switches)
سوئیچهای الکترونیکی بهطور مستقیم با مدارهای الکتریکی در تعامل هستند و معمولاً از ترانزیستورها و دیگر قطعات نیمهرسانا برای قطع و وصل جریان استفاده میکنند.
تفاوتها:
- مکانیزم فعالسازی: سوئیچهای الکترونیکی معمولاً بدون نیاز به حرکت فیزیکی فعال میشوند، در حالیکه لیمیت سوئیچها نیاز به تغییر مکان فیزیکی یک جسم برای فعال شدن دارند.
- کاربرد: سوئیچهای الکترونیکی بیشتر در مدارهای حساس و با دقت بالا بهکار میروند، اما لیمیت سوئیچها برای کنترل حرکت و موقعیتهای فیزیکی در ماشینآلات استفاده میشوند.
عوامل موثر بر کارکرد لیمیت سوئیچ
لیمیت سوئیچها جزء اساسی و حیاتی در بسیاری از سیستمهای صنعتی و اتوماسیون هستند که برای کنترل حرکت و ایمنی دستگاهها و ماشینآلات طراحی شدهاند. عملکرد بهینه لیمیت سوئیچ به چندین عامل بستگی دارد که اگر بهدرستی مدیریت نشوند، میتواند منجر به خرابی یا عملکرد نامناسب آنها شود. در اینجا، به بررسی عوامل موثر بر کارکرد لیمیت سوئیچ پرداختهایم:
۱. نوع و کیفیت ساخت لیمیت سوئیچ
کیفیت ساخت لیمیت سوئیچ نقش مهمی در عملکرد آن دارد. سوئیچهایی که از مواد با کیفیت بالا ساخته شدهاند و طراحی دقیقتری دارند، معمولاً طول عمر بیشتری دارند و کمتر دچار خرابی میشوند.
- مواد ساخت: مواد بهکار رفته در ساخت لیمیت سوئیچ (مانند فولاد ضد زنگ، پلاستیک مقاوم، یا آلیاژهای خاص) باید مناسب محیط کار و شرایط عملیاتی باشند.
- طراحی و مهندسی: لیمیت سوئیچهایی که با دقت طراحی شدهاند و دارای مکانیزمهای دقیق هستند، قادر به عملکرد بهتر و طولانیمدتتری خواهند بود.
۲. شرایط محیطی
شرایط محیطی محل نصب لیمیت سوئیچ تاثیر زیادی بر عملکرد آن دارد. برخی از این شرایط شامل دما، رطوبت، گرد و غبار، و شرایط شیمیایی هستند. برای عملکرد بهینه، لیمیت سوئیچ باید قادر باشد در این شرایط دوام بیاورد.
- دما: تغییرات شدید دما میتواند باعث آسیب به لیمیت سوئیچ شود. سوئیچهایی که برای دماهای بالا یا پایین طراحی نشدهاند، ممکن است از کار بیفتند یا دچار اختلال شوند.
- رطوبت: در محیطهای مرطوب، لیمیت سوئیچها باید ضد رطوبت یا دارای درجه حفاظت IP مناسب باشند تا از خوردگی و آسیبهای ناشی از رطوبت جلوگیری شود.
- گرد و غبار: در محیطهای با گرد و غبار زیاد، باید از لیمیت سوئیچهای با حفاظت مناسب (مانند IP65 یا بالاتر) استفاده کرد تا از ورود ذرات به داخل سوئیچ جلوگیری شود.
- مواد شیمیایی: در صنایع شیمیایی، وجود مواد خورنده میتواند به سرعت لیمیت سوئیچ را خراب کند. استفاده از سوئیچهای مقاوم به خوردگی و با پوشش ضد شیمیایی در این شرایط ضروری است.
۳. بار و ولتاژ کاری
لیمیت سوئیچها برای تحمل مقادیر مشخصی از جریان و ولتاژ طراحی شدهاند. بار و ولتاژی که از طریق سوئیچ عبور میکند باید با ظرفیت آن متناسب باشد، در غیر این صورت سوئیچ آسیب میبیند یا عملکرد خود را از دست میدهد.
- ظرفیت جریان: سوئیچ باید قادر به تحمل جریان الکتریکی مدار باشد. جریان زیاد میتواند باعث سوختن کنتاکتها یا ایجاد اتصال کوتاه شود.
- ولتاژ: ولتاژ کاری نیز باید مطابق با مشخصات سوئیچ باشد. استفاده از ولتاژ بالاتر از ظرفیت مشخص شده میتواند به سوئیچ آسیب برساند.
۴. مکانیزم فعالسازی و دقت
مکانیزم فعالسازی لیمیت سوئیچ و دقت آن در تشخیص تغییرات موقعیتی از عوامل بسیار مهم در عملکرد بهینه است. اگر سوئیچ به درستی موقعیت جسم یا حرکت را تشخیص ندهد، عملکرد سیستم مختل خواهد شد.
- مکانیزم فعالسازی: مکانیزمهای مختلف مانند اهرم، غلطک، دکمه فشاری یا سنسور باید با توجه به نوع حرکت و نیاز سیستم انتخاب شوند. در صورتی که مکانیزم فعالسازی دچار خرابی یا سایش شود، سوئیچ قادر به تشخیص موقعیت دقیق نخواهد بود.
- دقت: دقت سوئیچ در شناسایی موقعیت دقیق یکی از عوامل کلیدی است. سوئیچهایی که دقت بالاتری دارند، معمولاً عملکرد بهتری در کنترل موقعیت و ایمنی دارند.
۵. تنظیمات و نگهداری دورهای
لیمیت سوئیچها نیاز به تنظیم و نگهداری دورهای دارند تا بهدرستی عمل کنند. تنظیمات نادرست یا عدم نگهداری صحیح میتواند منجر به خرابی زودهنگام سوئیچ و عدم عملکرد صحیح آن شود.
- تنظیمات: تنظیمات صحیح مکانیزم فعالسازی و موقعیت سوئیچ بسیار اهمیت دارد. اگر سوئیچ در موقعیت مناسب نصب نشود یا تنظیمات آن بهدرستی انجام نشود، ممکن است نتواند به درستی به تغییرات واکنش نشان دهد.
- نگهداری: نگهداری منظم لیمیت سوئیچ، از جمله تمیز کردن، روانکاری و بررسی وضعیت کنتاکتها، از اهمیت بالایی برخوردار است. سوئیچهایی که بهطور دورهای بازرسی و نگهداری میشوند، عمر طولانیتری خواهند داشت.
۶. نیروی مکانیکی اعمال شده به سوئیچ
نیروی فیزیکی وارد شده بر لیمیت سوئیچ از طریق اجسام متحرک میتواند بر عملکرد آن تاثیر بگذارد. فشار بیش از حد یا حرکت ناگهانی میتواند به سوئیچ آسیب بزند یا باعث عملکرد نادرست آن شود.
- نیروی بیش از حد: وارد شدن نیروی زیاد به مکانیزم فعالسازی سوئیچ میتواند به آن آسیب برساند و از کار انداختن سوئیچ را به دنبال داشته باشد.
- حرکت ناگهانی: حرکت سریع و ناگهانی جسمی که با سوئیچ در تماس است، میتواند باعث اختلال در عملکرد سوئیچ شود. سوئیچها باید متناسب با نوع حرکت انتخاب شوند تا از آسیب و خرابی جلوگیری شود.
۷. انتخاب صحیح سوئیچ مناسب برای کاربرد
انتخاب نادرست نوع لیمیت سوئیچ، بهویژه در شرایط خاص، میتواند باعث مشکلات جدی در عملکرد آن شود. بهعنوانمثال، استفاده از لیمیت سوئیچهای معمولی برای کاربردهایی با فشار یا دمای بالا میتواند منجر به خرابی سریع سوئیچ گردد.
- نوع و ظرفیت سوئیچ: لیمیت سوئیچها باید مطابق با نیازهای خاص سیستم انتخاب شوند. برای مثال، در سیستمهای با بار سنگین یا دماهای بسیار بالا، باید از سوئیچهایی با ظرفیت و طراحی مناسب استفاده شود.
- حفاظت از سوئیچ: در محیطهای خطرناک یا با شرایط خاص، انتخاب سوئیچهای مقاوم به شرایط محیطی یا ضد انفجار ضروری است.
۸. سرعت و شدت حرکت
سرعت و شدت حرکت اجسام متحرک که به لیمیت سوئیچ فشار میآورند، نیز بر عملکرد آن تاثیر میگذارد. سوئیچهایی که برای حرکتهای سریع یا شدید طراحی نشدهاند ممکن است عملکرد ضعیفی داشته باشند.
- سرعت بالا: در سیستمهایی که اجسام با سرعت بالا حرکت میکنند، سوئیچهایی با قابلیت پاسخگویی سریع و دقیق مورد نیاز است.
- شدت حرکت: حرکتهای شدید یا شوکهای مکانیکی میتواند بر عملکرد سوئیچ تاثیر منفی بگذارد. انتخاب سوئیچ با مکانیزم مقاوم به چنین شرایطی میتواند از بروز مشکلات جلوگیری کند.
سوالات متداول درباره لیمیت سوئیچ
- آیا لیمیت سوئیچها به برق نیاز دارند؟ خیر، لیمیت سوئیچها معمولاً به خودی خود کار میکنند و نیازی به برق ندارند، اما برخی از مدلها ممکن است نیاز به برق برای ارسال سیگنال داشته باشند.
- آیا میتوان از لیمیت سوئیچها در محیطهای مرطوب استفاده کرد؟ بله، اما باید مدلهایی با درجه حفاظتی بالا (IP) برای محیطهای مرطوب انتخاب شوند.
نتیجهگیری
لیمیت سوئیچها (Limit switch) بخش حیاتی و اساسی در دنیای صنعتی و اتوماسیون محسوب میشوند. این سوئیچها بهطور گسترده برای کنترل حرکت، شناسایی موقعیتها و اطمینان از ایمنی دستگاهها و ماشینآلات استفاده میشوند. عملکرد بهینه لیمیت سوئیچها بستگی به عوامل مختلفی از جمله نوع ساخت، شرایط محیطی، نیروی مکانیکی وارد شده، دقت تنظیمات و انتخاب مناسب سوئیچ دارد.
برای حصول بهترین عملکرد، باید سوئیچها مطابق با نیازهای خاص سیستم انتخاب شوند و بهطور دورهای نگهداری و تنظیم شوند. شرایط محیطی همچون دما، رطوبت و گرد و غبار، میتواند بر عملکرد سوئیچها تأثیرگذار باشد، لذا انتخاب سوئیچهای با حفاظت مناسب در برابر این شرایط ضروری است.
همچنین، توجه به نوع و کیفیت ساخت، ظرفیت ولتاژ و جریان، و همچنین نوع مکانیزم فعالسازی لیمیت سوئیچ میتواند تأثیر زیادی بر عمر و کارایی آن داشته باشد. بهطور کلی، با در نظر گرفتن این عوامل، میتوان از عملکرد بهینه لیمیت سوئیچها در محیطهای صنعتی و اتوماسیون اطمینان حاصل کرد و از بروز مشکلات ناشی از خرابی یا عملکرد نادرست آنها جلوگیری کرد.
بهطور خلاصه، لیمیت سوئیچها ابزارهای ضروری در فرایندهای صنعتی هستند که در صورتی که با دقت انتخاب، نصب و نگهداری شوند، میتوانند به بهبود ایمنی، کارایی و دوام دستگاهها و سیستمهای صنعتی کمک کنند.
