لیمیت سوئیچ یا کلید حد (به انگلیسی: Limit Switch)، یک وسیله الکترومکانیکی است که برای کنترل حرکت، نمایش وضعیت، شمارش قطعات و اعمال محدودیت‌های حرکتی در ماشین‌آلات مختلف به کار می‌رود. این کلیدها در انواع مختلف و با طراحی‌های گوناگون ساخته می‌شوند و به دلیل دقت، مقاومت بالا و قیمت مناسب، از پرکاربردترین تجهیزات صنعتی محسوب می‌شوند.
لیمیت سوئیچ چیست و چه کاربردهایی دارد؟
لیمیت سوئیچ، یک وسیله الکترومکانیکی است که برای کنترل حرکت، شمارش قطعات، و نمایش وضعیت در ماشین‌آلات صنعتی استفاده می‌شود. این کلیدها با قطع یا وصل مدار، عملیات ایمنی و کنترلی را بهبود می‌بخشند و در تجهیزاتی مانند نوار نقاله، جرثقیل، و ماشین‌های برش کاربرد دارند. به دلیل مقاومت بالا، نصب آسان، و دقت مناسب، لیمیت سوئیچ‌ها در بسیاری از صنایع جایگاه ویژه‌ای دارند.
تاریخچه لیمیت سوئیچ
لیمیت سوئیچ‌ها اولین بار با هدف تعریف محدودیت حرکت یک شیء معرفی شدند. نام “کلید محدودکننده” از همین کاربرد اولیه گرفته شده است. این دستگاه‌ها در گذشته نقش کلیدی در اتوماسیون صنعتی داشتند و امروزه نیز در کنار سنسورهای پیشرفته همچنان جایگاه ویژه‌ای دارند.
نحوه عملکرد لیمیت سوئیچ
عملکرد لیمیت سوئیچ‌ها بر پایه تماس مکانیکی است. هنگامی‌که یک شیء یا جسم با محرک (Actuator) لیمیت سوئیچ تماس پیدا می‌کند:
- کنتاکت‌ها تغییر وضعیت می‌دهند.
- مدار الکتریکی قطع یا وصل می‌شود.
- به این ترتیب، فرمان کنترلی برای سایر اجزای مدار صادر می‌شود.
- عملیات کنترلی انجام می‌شود.
- به‌عنوان‌مثال، در یک نوار نقاله، توقف یا تغییر جهت حرکت ممکن است به کمک این تغییر وضعیت انجام شود.
لیمیت سوئیچ چیست

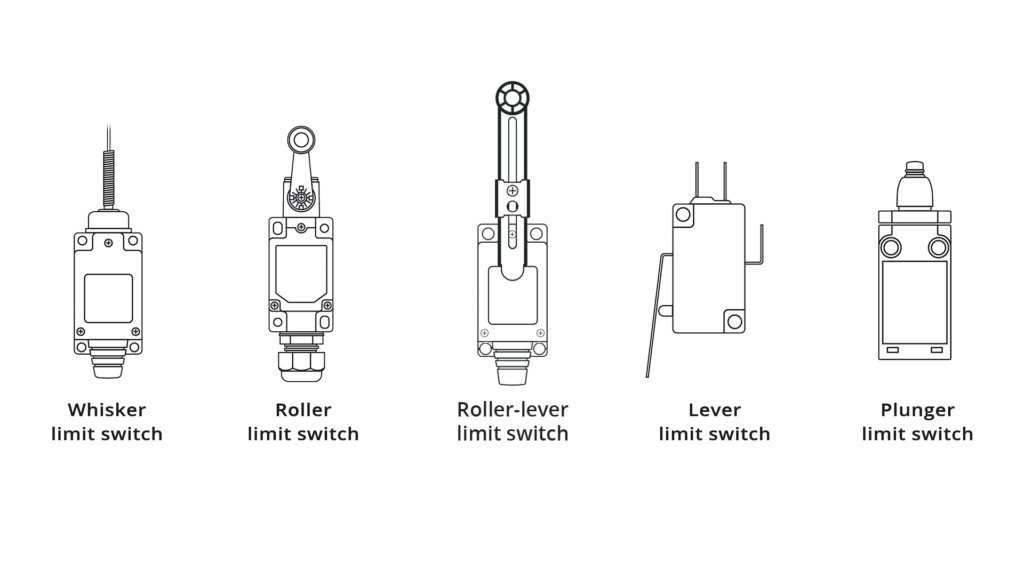

انواع لیمیت سوئیچ
لیمیت سوئیچ‌ها در اشکال و طراحی‌های متنوعی ساخته می‌شوند که هر یک برای کاربرد خاصی طراحی شده‌اند:
- لیمیت سوئیچ فشاری ساده:
- دارای یک دکمه فشاری که با تماس جسم فعال می‌شود.
- مناسب برای کاربردهای ساده‌تر.
- لیمیت سوئیچ اهرم‌دار:
- دارای اهرمی برای فعال‌سازی.
- مناسب برای کاربردهایی که جسم به‌طور مستقیم با دستگاه تماس ندارد.
- لیمیت سوئیچ آنتنی:
- مجهز به یک آنتن یا محرک بلند.
- مناسب برای تشخیص اجسام بزرگ‌تر یا حرکات در مسیرهای طولانی.
- لیمیت سوئیچ غلطکی:
- مجهز به غلطک برای تماس نرم‌تر.
- مناسب برای ماشین‌آلات صنعتی با حرکات خطی.
- لیمیت سوئیچ فنری:
- دارای محرک انعطاف‌پذیر فنری.
- مناسب برای ماشین‌آلات حساس یا کاربردهایی با فشار کم.
کاربردهای لیمیت سوئیچ
لیمیت سوئیچ‌ها به دلیل استحکام و قابلیت اطمینان بالا، در طیف گسترده‌ای از کاربردهای صنعتی مورد استفاده قرار می‌گیرند. برخی از مهم‌ترین کاربردها عبارت‌اند از:
- کنترل حرکت ماشین‌آلات:
- در ماشین‌های برش برای تعیین پایان حرکت.
- در ماشین‌های تراش خودکار برای تنظیم عمق یا طول برش.
- نوارهای نقاله:
- توقف نوار در نقاط خاص یا تغییر جهت حرکت.
- جرثقیل‌ها و بالابرها:
- توقف حرکت در ارتفاع یا موقعیت خاص.
- شمارش قطعات:
- شمارش تعداد قطعات تولیدی در خط تولید.
- نمایش وضعیت:
- اعلام وضعیت دستگاه به سیستم کنترل یا اپراتور.
مزایای استفاده از لیمیت سوئیچ‌ها
لیمیت سوئیچ‌ها به دلیل ویژگی‌های خاص خود، مزایای متعددی را برای سیستم‌های کنترلی و ماشین‌آلات صنعتی به همراه دارند:
- راحتی نصب و استفاده آسان:
- طراحی ساده و قابلیت نصب سریع.
- قیمت مناسب:
- در مقایسه با سنسورهای پیشرفته، هزینه کمتری دارند.
- بدنه مقاوم:
- مناسب برای شرایط محیطی سخت مانند رطوبت، گردوغبار و دماهای بالا.
- دقت بالا:
- توانایی عملکرد با تکرارپذیری بالا در هر بار فعال‌سازی.
- تحمل جریان بالا:
- امکان استفاده در مدارهایی با جریان بالا.
- مقاوم در برابر نویز الکتریکی:
- در محیط‌هایی که نویز الکتریکی وجود دارد، عملکرد پایدار دارند.
- عدم جریان نشتی:
- برخلاف برخی سنسورها، جریان نشتی ندارند و افت ولتاژ در حداقل است.
- عملکرد ساده:
- به‌سادگی با تیغه‌های NO (باز) و NC (بسته) عمل می‌کنند.
معایب استفاده از لیمیت سوئیچ‌ها
با وجود مزایای متعدد، لیمیت سوئیچ‌ها برخی محدودیت‌ها و معایب نیز دارند:
- عمر کمتر کنتاکت‌ها:
- به دلیل تماس مکانیکی مداوم، کنتاکت‌ها نسبت به سنسورهای الکترونیکی عمر کمتری دارند.
- عدم تطبیق با همه کاربردها:
- در برخی از صنایع که نیاز به دقت بالا یا عدم تماس مکانیکی وجود دارد، مناسب نیستند.
- خرابی قسمت‌های متحرک:
- قسمت‌های متحرک ممکن است در طول زمان فرسوده یا خراب شوند.
جایگزین مناسب لیمیت سوئیچ چیست؟
با پیشرفت فناوری، سنسورهای مجاورتی (Proximity Sensors) به عنوان جایگزین لیمیت سوئیچ‌ها در بسیاری از کاربردها معرفی شده‌اند. این سنسورها بدون نیاز به تماس فیزیکی عمل می‌کنند و مزایای زیر را دارند:
- طول عمر بیشتر به دلیل عدم وجود قطعات متحرک.
- دقت بالاتر در تشخیص.
- عدم تأثیرپذیری از فرسودگی.
بااین‌حال، لیمیت سوئیچ‌ها به دلیل تحمل جریان بیشتر، قیمت کمتر و مقاومت در برابر نویز الکتریکی همچنان در بسیاری از صنایع کاربرد دارند.
نکات مهم در انتخاب لیمیت سوئیچ
برای انتخاب یک لیمیت سوئیچ مناسب، باید نکات زیر را در نظر بگیرید:
- نوع لیمیت سوئیچ:
- انتخاب بر اساس نوع محرک (اهرمی، قرقره‌ای، فشاری و…).
- جنس بدنه:
- بسته به شرایط محیطی، بدنه فلزی یا باکالیت انتخاب شود.
- شکل ظاهری:
- متناسب با فضای نصب و کاربرد موردنظر.
- تحمل جریان:
- انتخاب بر اساس مقدار جریان مدار.
- شرایط محیطی:
- توجه به دما، رطوبت و وجود گردوغبار در محیط کار.
جمع‌بندی
لیمیت سوئیچ یا کلید حد، یکی از تجهیزات اساسی در کنترل و مانیتورینگ حرکت ماشین‌آلات صنعتی است. با وجود پیشرفت فناوری و معرفی سنسورهای الکترونیکی پیشرفته، لیمیت سوئیچ‌ها به دلیل سهولت نصب، قیمت مناسب و قابلیت اطمینان بالا همچنان در بسیاری از صنایع پرکاربرد هستند.
برای تهیه انواع لیمیت سوئیچ با کیفیت بالا، می‌توانید به فروشگاه تخصصی سوئیچ سنتر مراجعه کنید. این فروشگاه با ارائه محصولات متنوع و خدمات مشاوره‌ای، نیازهای شما را در زمینه تجهیزات صنعتی به بهترین شکل ممکن تأمین می‌کند.
