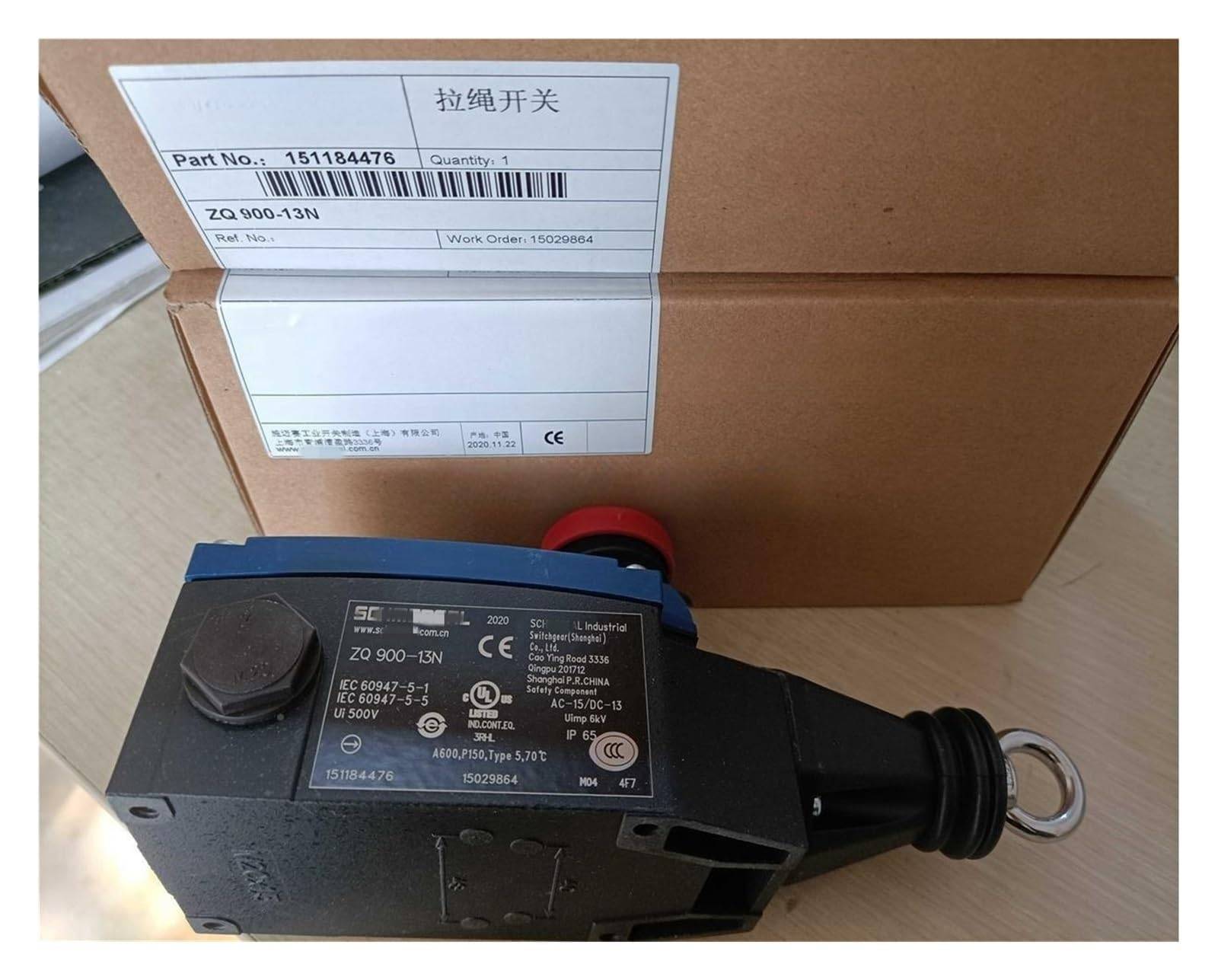

راپ سوئیچ شمرسال (SCHMERSAL) مدل ZQ900-13N
تماس بگیرید
راپ سوئیچ شمرسال (SCHMERSAL) مدل ZQ900-13N طبق استانداردهای EN 620، BGI 710 و همچنین DIN EN ISO 13850 به عنوان تجهیزات توقف اضطراری، جهت اقدامات ایمنی تکمیلی در سیستمهای تسمه نقاله استفاده میشوند. طناب کششی از یک طرف شفت محرک بهصورت کامل کشیده شده است.
راپ سوئیچ شمرسال (SCHMERSAL) مدل ZQ900-13N طبق استانداردهای EN 620، BGI 710 و همچنین DIN EN ISO 13850 به عنوان تجهیزات توقف اضطراری، جهت اقدامات ایمنی تکمیلی در سیستمهای تسمه نقاله استفاده میشوند.
راپ سوئیچ شمرسال (SCHMERSAL) مدل ZQ900-13N
طناب کششی از یک طرف شفت محرک بهصورت کامل کشیده شده است.
سیگنال توقف اضطراری میتواند با کشیدن یا شکستن سیم کشش یا با فشار دادن دکمه قرمز توقف اضطراری، هنگامی که سوئیچ به درستی تنظیم شده باشد، فعال شود.
نشانگر E به یافتن موقعیت عملیاتی صحیح P برای یک کار مناسب کمک میکند.
کنتاکتها به طور همزمان توسط یک دیسک بادامک با پشتیبانی از فنر (عملکرد ضربه محکم و ناگهانی) فعال میشوند.
سیگنال توقف اضطراری با کنتاکتهای معمولی بسته (NC) مطابق با اصل مدار بسته انجام میشود.
پس از فعال شدن عملکرد توقف اضطراری، مکانیسم سوئیچینگ در موقعیت خاموش “0” قفل میشود. دستگیره تنظیم مجدد آبی را فقط زمانی میتوان به موقعیت سوئیچینگ “1” منتقل کرد، زمانی که شفت محرک به موقعیت عملیاتی بازگشته باشد.
راپ سوئیچ شمرسال (SCHMERSAL) مدل ZQ900-13N
سوئیچ توقف اضطراری طناب کش SCHMERSAL نوع ZQ900-13N با دستورالعمل ماشینآلات 2006/42/EC مطابقت دارد. دستگاه فقط باید در مدارهای کنترل الکتریکی استفاده شود.
محفظه آلومینیومی ZQ900 فضایی را برای یک (1) عنصر سوئیچینگ با تنظیمات تماس متفاوت برای هر نوع ZQ900 ارائه میدهد.
با در نظر گرفتن دادههای ایمنی و توصیههای تعمیر و نگهداری، کلید توقف اضطراری طناب کشی نوع ZQ900 را میتوان در مدارهای ایمنی مطابق با DIN EN ISO 13849 تا سطح عملکرد e (PLe) استفاده کرد.
در موقعیت “1”، کنتاکتهای سوئیچینگ دوباره فعال شده و تسمه نقاله برای راهاندازی نوار نقاله آماده میشود.
توجه: تنظیم مجدد کلید توقف اضطراری طناب کشی نباید باعث راهاندازی سیستم نقاله شود.
سوئیچ راپ مدل ZQ900-13N از شرکت شمرسال (Schmersal) یک نوع سوئیچ ایمنی است که برای کاربردهای صنعتی طراحی شده است. این سوئیچها بهویژه در محیطهایی که ایمنی بسیار حائز اهمیت است، مانند ماشینآلات صنعتی و تجهیزات اتوماسیون، استفاده میشوند.
مشخصات فنی سوئیچ راپ ZQ900-13N:
- تولید کننده: شمرسال (Schmersal)
- مدل: ZQ900-13N
- نوع سوئیچ: راپ سوئیچ (Rope Switch)
- بدنه: فلزی مقاوم
- نوع عملگر: کششی (عملگر کششی که با طناب فعال میشود)
- درجه حفاظت: IP67 (مقاوم در برابر گرد و غبار و آب)
- دمای عملیاتی: -25 تا +70 درجه سانتیگراد
- طول طناب: بسته به نیاز و مدل خاص میتواند متفاوت باشد
ویژگیها راپ سوئیچ شمرسال (SCHMERSAL) مدل ZQ900-13N :
- طراحی مقاوم: بدنه فلزی و درجه حفاظت IP67، این سوئیچ را برای استفاده در شرایط سخت محیطی مناسب میسازد.
- ایمنی بالا: طراحی شده برای تضمین ایمنی در محیطهای صنعتی با امکان قطع سریع مدار در صورت بروز خطر.
- عملگر کششی: امکان فعالسازی آسان با کشیدن طناب، مناسب برای استفاده در محیطهای وسیع و بزرگ.
- سازگاری با استانداردهای ایمنی: مطابقت با استانداردهای بینالمللی ایمنی برای کاربردهای صنعتی.
کاربردها:
- صنایع خودروسازی: برای کنترل و ایمنی خطوط تولید و مونتاژ.
- صنایع سنگین: در ماشینآلات و تجهیزات بزرگ صنعتی.
- رباتیک و اتوماسیون: برای تضمین ایمنی سیستمهای اتوماسیون و جلوگیری از بروز حوادث.
- صنایع بستهبندی و لجستیک: برای کنترل و ایمنی تجهیزات جابجایی و بستهبندی.
نحوه نصب و استفاده راپ سوئیچ شمرسال (SCHMERSAL) مدل ZQ900-13N :
- نصب: نصب باید توسط تکنسینهای مجرب و مطابق با دستورالعملهای تولید کننده انجام شود. توجه به محل نصب و شرایط محیطی برای عملکرد بهینه ضروری است.
- نگهداری: نیاز به بازرسی دورهای برای اطمینان از عملکرد صحیح سوئیچ. بررسی وضعیت طناب و اتصالات الکتریکی پیشنهاد میشود.
نکات مهم:
- ایمنی: این سوئیچها به دلیل طراحی خاص خود، امکان قطع سریع مدار را در صورت بروز شرایط خطرناک فراهم
میکنند.
- طول طناب: بسته به مدل خاص و نیازهای محیط کاری، طول طناب ممکن است متفاوت باشد، بنابراین قبل از خرید، نیازهای دقیق خود را مشخص کنید.
