راپ سوئیچ شمرسال (SCHMERSAL) مدل TQ441-01/01Y طبق استانداردهای EN 620، BGI 710 و همچنین DIN EN ISO 13850 به عنوان تجهیزات توقف اضطراری، جهت اقدامات ایمنی تکمیلی در سیستمهای تسمه نقاله استفاده میشوند. طناب کششی از یک طرف شفت محرک بهصورت کامل کشیده شده است.

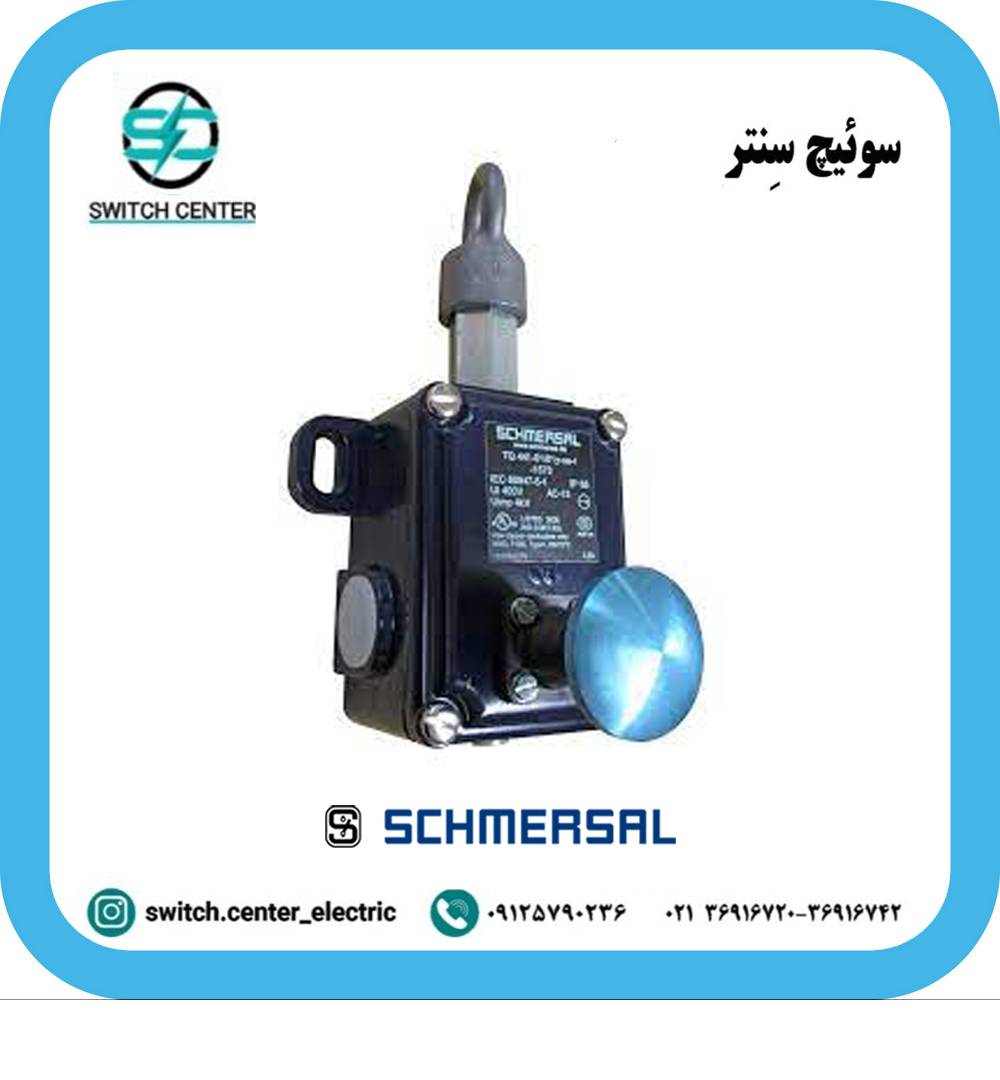

راپ سوئیچ شمرسال (SCHMERSAL) مدل TQ441-01/01Y
- سیگنال توقف اضطراری میتواند با کشیدن یا شکستن سیم کشش یا با فشار دادن دکمه قرمز توقف اضطراری، هنگامی که سوئیچ به درستی تنظیم شده باشد، فعال شود.
- نشانگر E به یافتن موقعیت عملیاتی صحیح P برای یک کار مناسب کمک میکند.
- کنتاکتها به طور همزمان توسط یک دیسک بادامک با پشتیبانی از فنر (عملکرد ضربه محکم و ناگهانی) فعال میشوند.
- سیگنال توقف اضطراری با کنتاکتهای معمولی بسته (NC) مطابق با اصل مدار بسته انجام میشود.
- پس از فعال شدن عملکرد توقف اضطراری، مکانیسم سوئیچینگ در موقعیت خاموش “0” قفل میشود. دستگیره تنظیم مجدد آبی را فقط زمانی میتوان به موقعیت سوئیچینگ “1” منتقل کرد، زمانی که شفت محرک به موقعیت عملیاتی بازگشته باشد.
- سوئیچ توقف اضطراری طناب کش SCHMERSAL نوع TQ441-01/01Y با دستورالعمل ماشینآلات 2006/42/EC مطابقت دارد. دستگاه فقط باید در مدارهای کنترل الکتریکی استفاده شود.

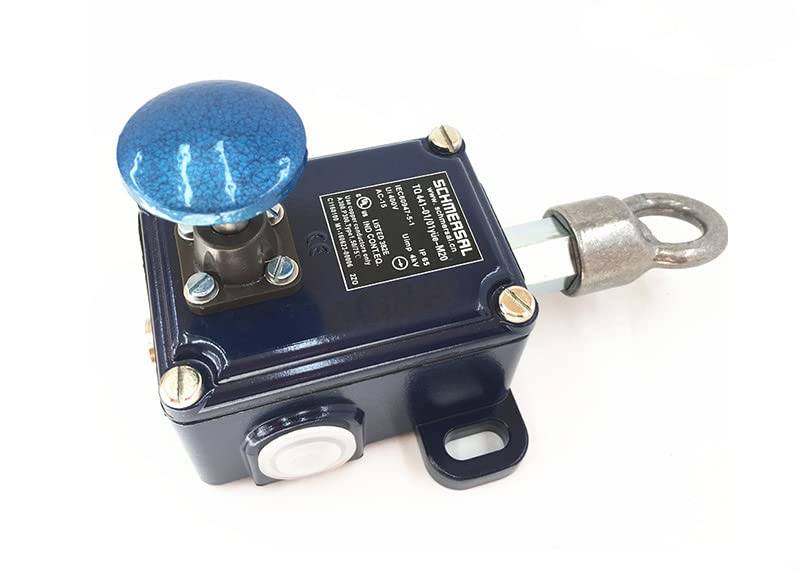

راپ سوئیچ شمرسال (SCHMERSAL) مدل TQ441-01/01Y
محفظه آلومینیومی TQ441 فضایی را برای یک (1) عنصر سوئیچینگ با تنظیمات تماس متفاوت برای هر نوع TQ441 ارائه میدهد.
با در نظر گرفتن دادههای ایمنی و توصیههای تعمیر و نگهداری، کلید توقف اضطراری طناب کشی نوع TQ441 را میتوان در مدارهای ایمنی مطابق با DIN EN ISO 13849 تا سطح عملکرد e (PLe) استفاده کرد.
در موقعیت “1”، کنتاکتهای سوئیچینگ دوباره فعال شده و تسمه نقاله برای راهاندازی نوار نقاله آماده میشود.
توجه: تنظیم مجدد کلید توقف اضطراری طناب کشی نباید باعث راهاندازی سیستم نقاله شود.
